Carel uC2 User Manual

8
µC
2
- cod. +030220420 - rel. 2.1 - 17.01.05
número de compresores Programación
incremento
refrigeración
calefacción
alarma
resistencia antihielo/apoyo
ventiladores
desescarche
compresor
bomba
selección

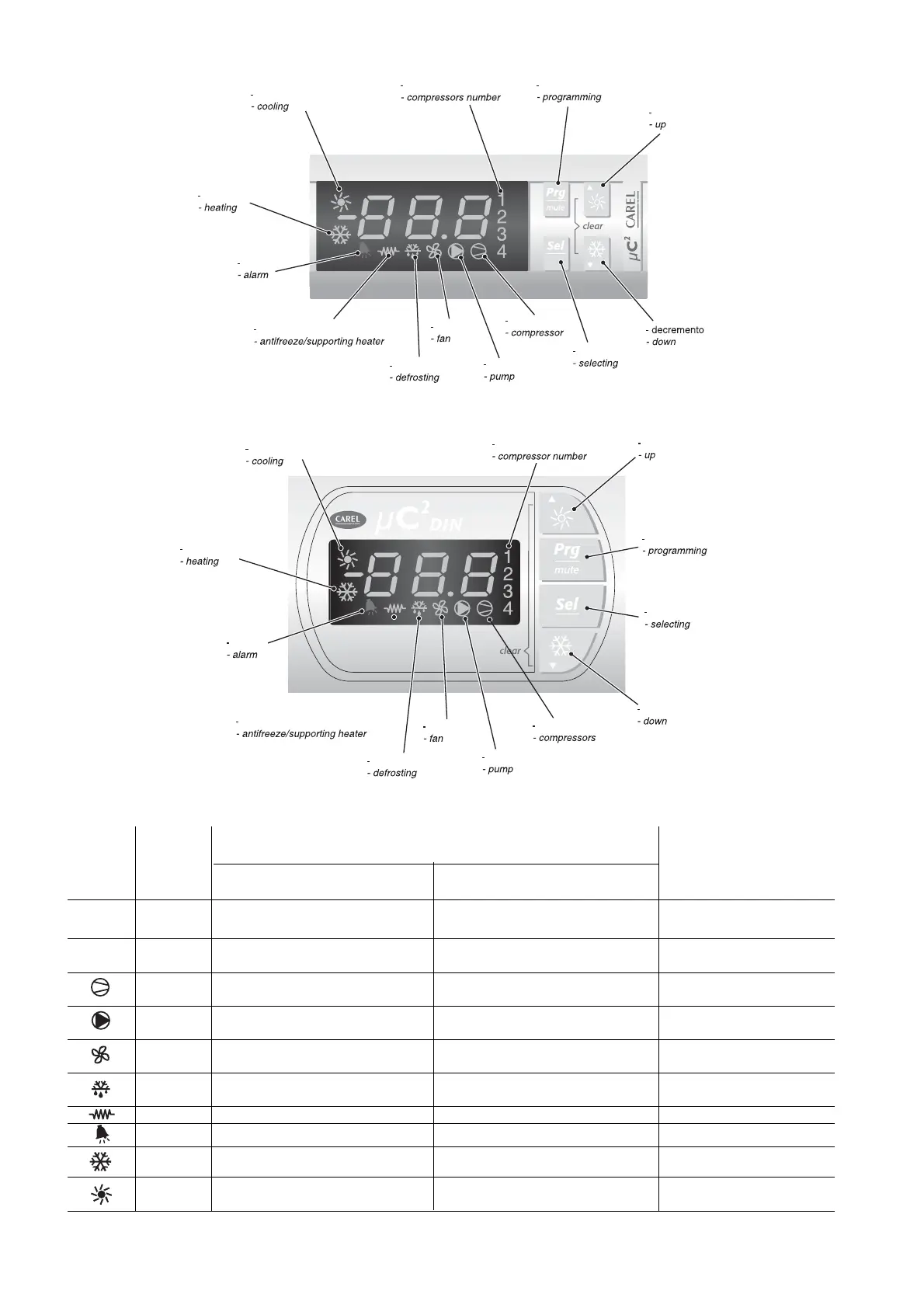

Fig. 1.2.1.1
número de compresores
Programación
incremento
refrigeración
calefacción
alarma
resistencia antihielo/apoyo
ventiladores
desescarche
bomba
compresores
decremento
selección
Fig. 1.2.1.2
Símbolo Color Significado Circ. refrigerante de referencia
Symbol Colour Meaning Reference refrigerant circuit
con LED iluminado con LED parpadeando
with LED ON with LED flashing
1; 2 Ambar Compresor 1 y/ó 2 encendido Demanda de arranque 1
Amber Compressor 1 and/or 2 ON Start up request
3; 4 Ambar Compresor 3 y/ó 4 encendido Demanda de arranque 2
Amber Compressor 3 and/or 3 ON Start up request
Ambar Al menos un compresor encendido 1/2
Amber At least one compressor ON
Amar Bomba/ventilador salida aire encendido Demanda de arranque 1/2
Amber Pump/air outlet fan ON Start up request
Ambar Ventilador del condensador activado 1/2
Amber Condenser fan ON
Ambar Desescarche activo Demanda de desescarche 1/2
Amber Defrost active Defrost request
Ambar/Amber Resistencia activada/Heater ON 1/2
Rojo/Red Allarma activa/Alarm active 1/2
Ambar Modo bomba de calor (P6=0) Demanda modo bomba de calor (P6=0) 1/2
Amber Heat pump mode (P6=0) Heat pump mode request (P6=0)
Ambar Modo enfriadora (P6=0) Demanda modo enfriadora (P6=0) 1/2
Amber Chiller mode (P6=0) Chiller mode request (P6=0)
Tab. 1.2.2
