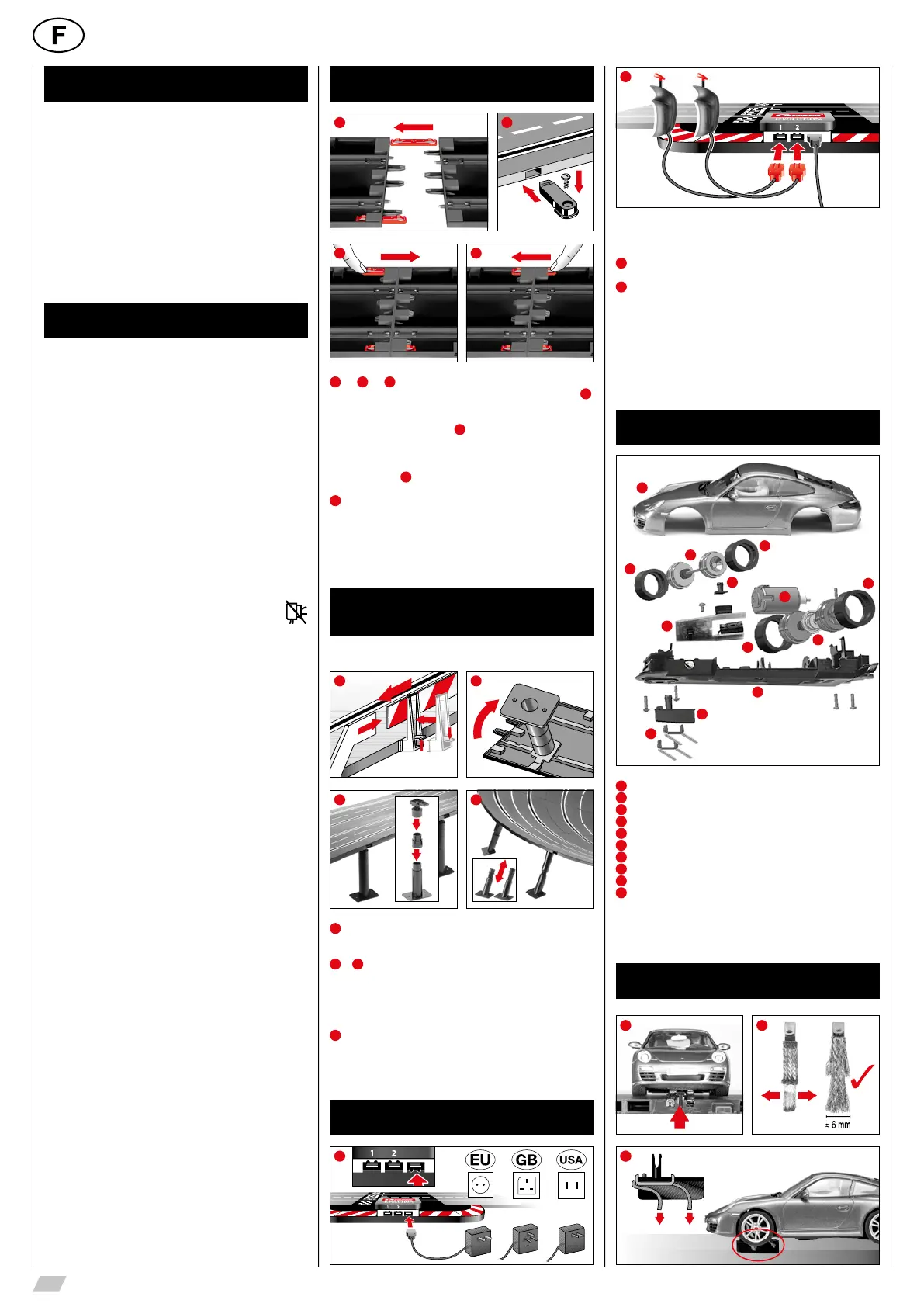

Bienvenue
Soyez les bienvenus au sein de l‘équipe Carrera!
Ce mode d‘emploi contient des informations importantes concer-
nant l‘assemblage et l‘emploi de votre piste Evolution. Veuillez le lire
attentivement et le conserver ensuite précieusement.
Si vous avez des questions, adressez-vous à notre distributeur ou
visitez notre site Internet :
carrera-toys.com
Veuillez vérifier si la livraison est complè-te et s‘il y a d‘éventuelles
détériorations dues au transport. L‘emballage contient des informa-
tions importantes et doit également être conservé.
Nous vous souhaitons beaucoup de plaisir avec votre nouveau
circuit électrique Carrera Evolution.
Instructions de sécurité
• ATTENTION ! Ne convient pas aux enfants de moins de 3 ans.
Danger d’étouffement – Présence de petits éléments pouvant être
avalés. Attention: risque de coincement fonctionnel.
• ATTENTION !
Ce jouet contient des aimants ou des composants magnétiques.
Des aimants collés les uns aux autres ou à un objet métallique à
l’intérieur du corps humain peuvent entraîner des lésions graves ou
mortelles. En cas d’ingestion ou d’inhalation d’aimants, demandez
immédiatement une assistance médicale.
• Le transformateur n’est pas un jouet! Les raccords du transfo
peuvent court-circuiter! Indications aux parents:Contrôler régu-
lièrement si le câble, la prise ou le boîtier du transfo ne sont pas
endommagés! N’exploiter le jouet qu’avec les transformateurs
recommandés! En cas de dommages, il ne faudra plus utiliser le
transformateur! N’utiliser le circuit électrique qu’avec un seul trans-
formateur. En cas de pauses assez longues, nous conseillons de
débrancher le transformateur du courant secteur. Ne pas ouvrir le
boîtier du transfo et des régulateurs de vitesse!
• Si les broches des pièces de la fiche sont endommagées,
le bloc d’alimentation doit être retiré.
Consigne aux parents :
Les transformateurs et les blocs-secteurs des jouets ne sont pas
des jouets et ne doivent pas être employés comme tels. Ces
produits devront être utilisés sous la surveillance constante des
parents.
• Il faut vérifier régulièrement si le circuit et les voitures présentent
des dommages sur les câbles, les prises et les boîtiers! Remplacer
les pièces défectueuses.
• Le circuit de course n’est pas approprié à l’emploi à l’air libre ou
dans des pièces humides! Éloigner des liquides.
• Ne poser aucune pièce métallique sur le circuit pour éviter les
courts-circuits. Ne pas poser le circuit à proximité immédiate d’ob-
jets fragiles, car les voitures qui seraient projetées hors de la piste,
pourraient causer des dégâts.
• Retirer la fiche avant tout nettoyage ou entretien ! Pour le net-
toyage, utiliser un torchon humide, pas de solvant ou de produits
chimiques! Si le circuit n’est pas utilisé, conserver le circuit en le
protégeant de la poussière et de l’humidité, de préférence dans son
carton original.
• Ne pas faire de courses de voitures à hauteur du visage ou des
yeux, car il y a risque de blessures en cas de projection des voitures
hors du circuit.
• L'utilisation non conforme du transformateur peut causer un choc
électrique.
• Le jouet doit être utilisé uniquement avec un transformateur pour
jouets.
• Ne pas utiliser avec des transformateurs réglables !
Remarque:
L’assemblage ne doit être effectué que par un adulte. Cet appareil
peut être utilisé par des enfants à partir de 8 ans et plus, ainsi que de
personnes dont les capacités physiques, sensorielles ou mentales
sont réduites ou qui manquent d'expérience et de connaissance, à
conditions qu'ils soient sous surveillance ou qu’on leur ait expliqué
comment utiliser l’appareil en toute sécurité et qu’ils comprennent
les dangers qui en découlent. Les enfants ne doivent pas jouer avec
l’appareil. Le nettoyage et la maintenance par l’utilisateur ne doivent
pas être réalisés par des enfants sans surveillance. Il faut expliquer
à l’enfant qu'il ne faut pas recharger ni essayer de recharger des
batteries non rechargeables en raison du risque d’explosion.
Instructions d‘assemblage
1 4
2 3
1
+
2
+
3
Avant l’assemblage, insérez les clips de rac-
cordement dans les rails, comme indiqué à la Figure
1
.
Assemblez les rails sur une surface d’appui bien plane. Dé-
placez les clips de raccordement dans le sens de la flèche,
comme indiqué à la Figure
2
, jusqu’à ce que vous enten-
diez le clic de fixation. Le clip de raccordement peut également être
inséré ultérieurement. Le clip de raccordement peut se détacher
dans les deux sens, en appuyant tout simplement sur l‘ergot de
blocage (voir Fig.
3
).
4
Fixation: Pour fixer les éléments du circuit sur un panneau, il
faut utiliser les fixations à éléments (N° d’art. 20085209, ne sont pas
contenues dans le carton).
Remarque: La moquette n’est pas une base de montage appro-
priée, car elle se charge électrostatiquement, il s’y forme des
peluches et elle est très inflammable.
Barrières de sécurité
et supports
Glissières de sécurité disponible comme accessoire.
1 2
3 4
1
Glissières de sécurité: les supports des glissières de sécurité
seront installés en les montant par bascule sur les bords de la piste.
2
+
3
Support de passages surélevés: Glisser les pivots des
têtes à rotule dans les logements rectangulaires existants sur
la face inférieure de la piste. La hauteur des supports peut être
augmentée par des pièces intercalaires. Les pieds des supports
peuvent être vissés (vis non fournies).
4
Support de virages relevés:
Pour renforcer les virages relevés, il y a des supports inclinés de
longueur adéquate. Poser les supports fixes à l’entrée et à la sortie
du virage. EmboÎter les têtes des supports dans les emplacements
ronds existants sur la face inférieure de la piste.
Raccordement électrique
1
2
Le rail de raccordement est le rail droit avec les douilles pour le
transformateur et le régulateur manuel.
1
La prise du transformateur est branchée dans la prise femelle de
droite, les deux nervures enfichées vers le bas.
2
Les prises de la commande manuelle sont enfichées avec les deux
nervures vers le haut dans la prise femelle de gauche et au centre.
Observation: Il est interdit, en prévention de courts-circuits et
d’éventuelles décharges électriques, de raccorder le jouet à
d’autres appareils électriques, fiches, prises, câbles ou objets
externes au jouet. La piste Carrera Evolution ne fonctionne cor-
rectement qu’avec le transformateur original Carrera Evolution. Le
jouet doit être utilisé avec le transformateur ou le bloc d'alimentation
fourni si le transformateur est fourni avec le jouet.
Composantes des voitures
1
2
3
4
4
4
4
5
9
10
6
7
8
1
Carrosserie, spoiler
2
Moteur
3
Voyant capot
4
Pneus
5
Essieu arrière
6
Châssis
7
Quille de guidage
8
Tresse double
9
Essieu avant
10
Platine véhicule avec inverseur
Remarque : Le montage des véhicules dépend du modèle.
La désignation des pièces détachées ne peut pas être utilisée
comme numéro de commande.
Préparation pour le départ
33
1 2
