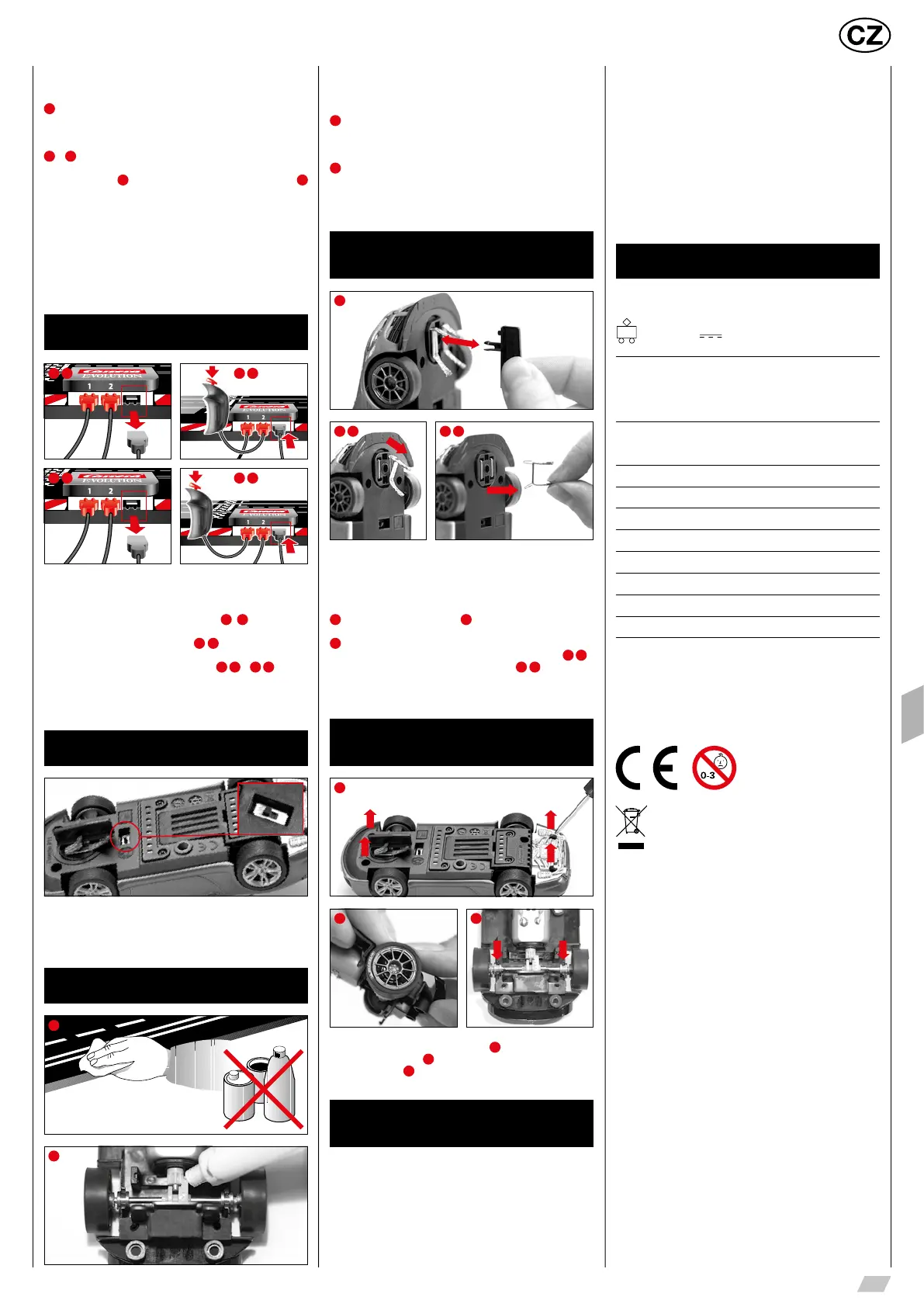

29
Toto vozidlo Carrera Evolution je optimálně přizpůsobené kolejnico-
vému systému Carrera 1:24.
1
Dbejte na to, aby se vodicí kýl vozidla nacházel v drážce stopy
a aby dvojité sběrací kontakty měly kontat s kolejnicí, která vede
proud. Postavte vozidla na přípojnou kolejnici.
2
+
3
Optimální poloha sběracích kontaktů:
Za účelem dobré a plynulé jízdy, zlehka rozložit konce sběracích
kontaktů do vějíře
2
. ohnout je směrem ke kolejnici podle obr.
3
zPouze konec sběracího kontaktu by měl mít kontakt s kolejnicí a
může se z něho při opotřebení případně trochu uříznout. Z času na
čas by se měly kolejnice a sběrací kontakty osvobodit od prachu
a oděru.
Při hře se mohou malé součástky vozidel, jako je spoiler anebo
zrcátko, které z důvodu věrnosti vůči originálu musí být takto na-
podobněné, případně uvolnit anebo zlomit. Aby se tomu zabránilo,
máte možnost tyto před začátkem hry skrze odstranění ochránit.
Rychlostní režim 100 % / 70 %
1 a 1 b
2 a 2 b
Je možné snížit maximální možnou rychlost jízdy v obou jízdních
pruzích na 70 %, což může být výhodné, pokud spolu hrají děti nebo
začátečníci. K tomuto účelu nejdříve vytáhněte zástrčku napájecího
zdroje (transformátoru) z připojovací lišty
1
a
, poté přidržte
ovladač Dráhy 2 stisknutý a současně zasuňte zpět zástrčku
napájecího zdroje do připojovací lišty
1
b
. Maximální rychlost je
nyní 70 %. Chcete-li přepnout zpět na 100 % maximální rychlost,
proveďte totéž s ručním ovladačem Dráhy 1
2
a
+
2
b
. Tovární
nastavení odpovídá 100 %.
Při vypnutí dráhy zůstane zachováno poslední nastavení.
Změna směru jízdy
Nutné resp. možné při jízdě vozidla dozadu anebo při požadované
změně směru jízdy. Za tímto účelem pokaždé přesuňte přepínač na
spodní straně vozidla do druhé polohy.
Údržba a ošetřování
1
2
Aby se zaručila bezvadná funkce automobilové závodní dráhy, by se
měly všechny části závodní dráhy pravidelně očistit. Před čištěním
vytáhnout síťovou zástrčku.
1
Závodní dráha: Povrch jízdní dráhy a drážky stopy udržovat
v čistotě suchým hadrem. Nepoužívat žádná rozpouštědla anebo
chemikálie. Při nepoužívání uložit dráhu s ochranou proti prachu a v
suchu, nejlépe v originálním kartónu.
2
Kontrola vozidla: očistit ložisková místa pro osy a kola, pasto-
rek motoru, ozubená kola převodovky a ložiska a namazat je mastí
prosté pryskyřic a kyselin. Jako pomůcku použijte např. párátko.
Pravidelně kontrolujte stav sběracích kontaktů a pneumatik.
Výměna dvojitých sběracích
kontaktů a vodícího kýlu
2 a 2 b
1
Pokyny:
• Doporučuje se vždy pouze jeden sběrací kontakt vyjmout a vy-
měnit.
• Nikdy netáhnout vozidlo dozadu, jelikož jinak se sběrací kontakty
poškodí.
1
Opatrně vytáhnout podle obr.
1
vodicí kýl z držáku.
2
Při výměně dvojitého sběracího kontaktu se musí dbát na to, aby
se nejprve pouze částečně vytáhl horní sběrací kontakt obr.
2
a
a
potom se se spolu se sběracím kontaktem obr.
2
b
dá vytáhnout
kompletní dvojitý sběrací kontakt.
Při vsazování postupujte prosím stejným způsobem.
Výměna
přední/zadní nápravy
1
2 3
Oddělit horní část podvozku podle obr.
1
. Vyjmout osy z ložisek
prostřednictvím tlaku (
2
). Vložit novou osu. Dbát na korektní
polohu ložisek os (
3
).
Odstraňování chyb
Technika jízdy
Odstraňování chyb:
Při poruchách zkontrolujte prosím následující:
• Jsou přípoje proudu korektní?
• Je transformátor a ruční regulátor korektně připojený?
• Jsou spojení částí dráhy bezvadná?
• Je závodní dráha a jsou drážky stop čisté a prosté cizích těles?
• Jsou sběrací kontakty v pořádku a mají kontakt ke kolejnicím
vedoucím proud?
Technika jízdy:
• Na rovinkách lze jezdit rychle, před zatáčkami by se mělo přibrzdit,
u výjezdu ze zatáčky lze opět zrychlit.
• Nepřidržovat anebo nezablokovat vozidla při běžicím motoru, tím-
to může dojít k přehřátí a k poškozením motoru.
Pokyn: Při použití kolejových systémů, které nejsou vyrobené
firmou Carrera, musí být původní vodící kýl nahrazen speciálním
vodícím kýlem (#20085309). Lehký hluk během jízdy, při pou-
žití nadjezdu Carrera (#20020587) anebo strmé zatáčky 1/30°
(#20020574), je podmíněný originálním vyhotovením přesně podle
míry a je pro bezvadný průběh hry nepodstatný.
odávka se provádí výlučně do Německa a Rakouska.
Technické údaje
Výstupní napětí · hračkový transformátor
14,8 V 29,6 W
Název výrobce nebo ochranná známka,
obchodní registrační číslo a adresa
Carrera Toys GmbH
Rennbahn Allee 1
5412 Puch
AUSTRIA
FN 52240 z
Identifikační značka modelu STAD-HKYF-002F
STAD-HKYF-003F
STAD-HKYF-004F
Vstupní napětí 100-240 V~
Vstupní frekvence 50/60 Hz
Výstupní napětí DC 14.8 V
Výstupní proud 2.0 A
Výstupní výkon 29.6 W
Průměrná účinnost v aktivním režimu 87.01 %
Účinnost při malém zatížení (10 %) 80.82 %
Spotřeba energie ve stavu bez zátěže 0.09 W
Proudové režimy
1.) Hrací režim = vozidla jsou ovládána ručním ovladačem
2.) Klidový režim/Stand-by režim = ruční regulátory nejsou
ovládány, žádná hra
SPOTŘEBA PROUDU < 0,21 W
3.) Stav vypnuto = síťový napáječ je odpojen od elektrické sítě
Tento produkt je opatřen symbolem pro selektivní likvidaci elektrické
výstroje (WEEE). To znamená, že tento produkt musí být zlikvido-
ván podle direktivy EÚ 2012/19/EU, aby byly minimalizované vzni-
kající škody na životním prostředí.
Další informace obdržíte u svého místního anebo regionálního
úřadu.
Z tohoto selektivního procesu likvidace vyloučené elektronické
produkty, představují kvůli přítomnosti nebezpečných substancí,
nebezpečí pro životní prostředí.
