Vítejte
Buďte srdečně vítáni v týmu Carrera!
Návod na obsluhu obsahuje důležité informace pro výstavbu a ob-
sluhu Vaší závodní dráhy Evolution. Přečtěte ho prosím pečlivě a
uložte si ho.
Při zpětných dotazech se prosím obraťte na odbyt anebo navštivte
naši webovou stránku:
carrera-toys.com
Zkontrolujte prosím obsah ohledně úplnosti a případných poškození
transportem. Obal obsahuje důležité informace a měl by se také
uložit.
Přejeme Vám hodně zábavy s Vaší dráhou Carrera Evolution.
Bezpečnostní upozornění
• UPOZORNĚNÍ! Není vhodné pro děti mladší než 36 měsíců. Ne-
bezpečí udušení při případném spolknutí malých součástek.
Upozornění: Při používání hrozí nebezpečí skřípnutí.
• UPOZORNĚNÍ!
Tato hračka obsahuje magnety nebo magnetické části. Magnety
přitahujícíse k sobě navzájem nebo ke kovovému předmětu uvnitř
lidského těla mohou způsobit vážné nebo smrtelné zranění. V pří-
padě spolknutí či vdechnut magnetů vyhledejte okamžitou lékař-
skou pomoc.
• Transformátor není hračka! Přípoje transformátoru nezkratovat!
Pokyn pro rodiče:
Pravidelně kontrolujte transformátor ohledně poškození na vede-
ní, na zástrčce anebo na pouzdře. Provozujte tuto hračku pouze
s doporučenými transformátory! Při poškození se transformátor již
nesmí používat! Provozujte závodní dráhu pouze s jedním trans-
formátorem! Při delších přestávkách ve hře se doporučuje odpojit
transformátor od sítě. Neotvírejte pouzdro transformátoru a regu-
látoru rychlosti!
• Pokud jsou kolíky částí zástrčky poškozeny,
musí být napájecí zdroj zlikvidován.
Pokyn pro rodiče:
Transformátory a síťové zdroje nejsou vhodné na to, aby se použí-
valy jako hračky. Používání těchto výrobků se musí dít za neustá-
lého dohlížení rodičů.
• Dráhu a vozidla je nutno pravidelně kontrolovat ohledně škod na
vedeních, na zástrčkách a na pouzdrech! Defektní díly vyměnit!
• Automobilová závodní dráha není vhodná pro provozování venku!
Nepřipouštět blízkost tekutin.
• Nepokládat žádné kovové díly na dráhu, aby se vyvarovalo zkra-
tům. Nepostavit dráhu v bezprostřední blízkosti citlivých předmětů,
jelikož z dráhy vymrštěná vozidla mohou způsobit poškození.
• Před čištěním nebo údržbou vytáhnout síťovou zástrčku! Na čiš-
tění používat vlhký hadr, žádná rozpouštědla anebo chemikálie. Při
nepoužívání uložit dráhu s ochranou proti prachu a v suchu, nejlépe
v originálním kartónu.
• Neprovozovat automobilovou závodní dráhu ve výšce očí anebo
tváře, jelikož existuje nebezpečí poranění skrz vymrštěná vozidla.
• Neodborné použití transformátoru může způsobit zasažení elek-
trickým proudem.
• Hračka smí být používána jen s transformátorem určeným k na-
pájení hraček.
• Nepoužívat s regulovatelnými transformátory.
Oznámení:
Vozidla a kontrolní jednotku lze opět uvést do provozu pouze v kom-
pletně smontovaném stavu.
Montáž může provádět pouze dospělá osoba. Tento přístroj můžou
používat děti od 8 let a mimo to také osoby se sníženými fyzickými,
smyslovými nebo mentálními, případně nedostatkem zkušeností
a znalostí, pokud jsou pod dohledem, nebo byly školené s ohle-
dem na bezpečné používání přístroje a pochopily nebezpečí, která
vychází z přístroje. Děti se nemohou hrát s přístrojem. Čištění a
uživatelskou údržbu nemůžou provádět děti bez dohledu. Dítě je
potřebné upozornit, že nemůže nabíjet baterie s možností nabíjení
kvůli nebezpečí exploze a nemůže se o to ani pokoušet.

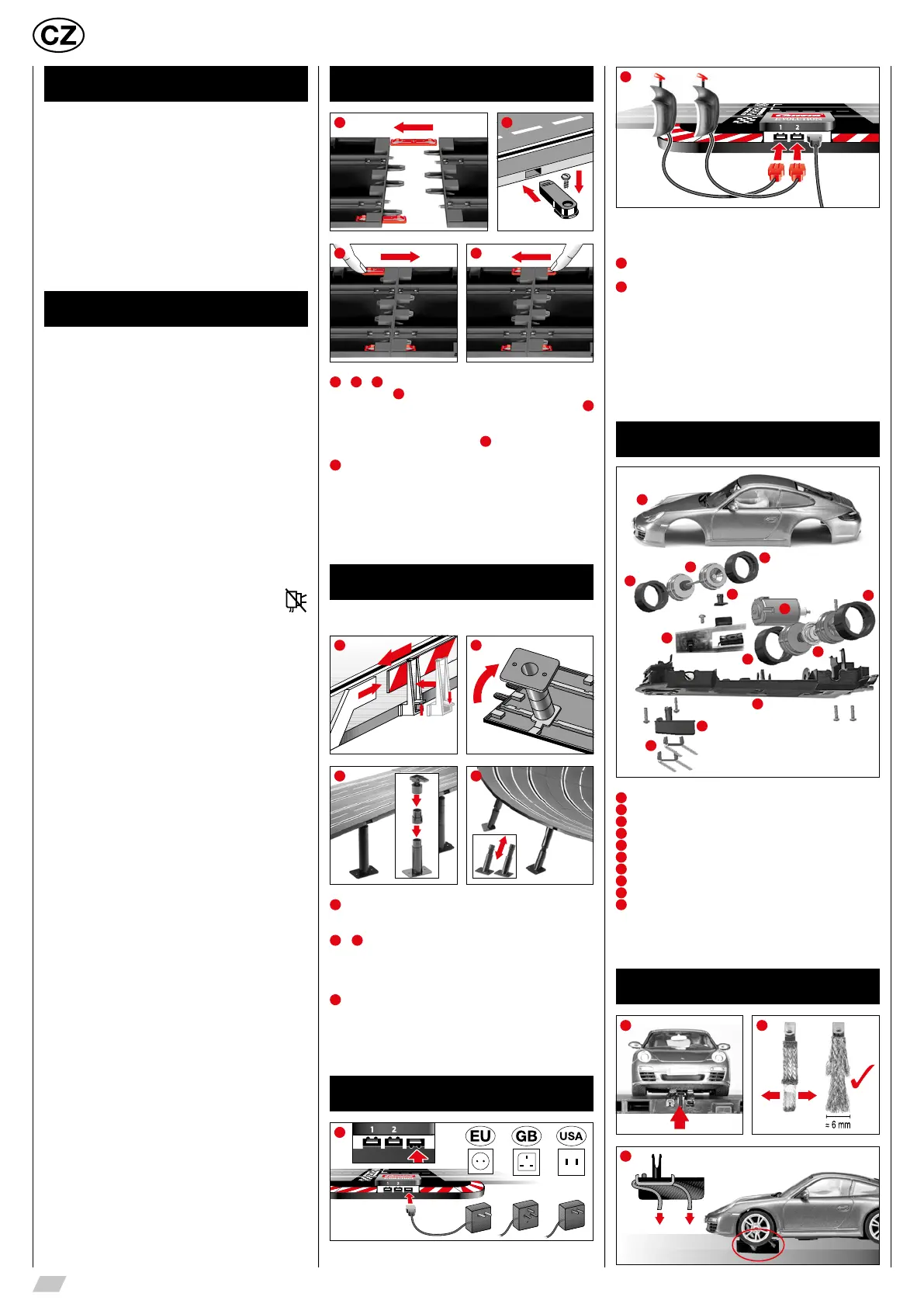

Návod na montáž
1 4
2 3
1
+
2
+
3
Před montáží zastrčit spojovací klipy do kolejnice tak,
jak to je v obr.
1
popsané. Zastrčit kolejnice na rovné podložce
do sebe. Posouvat spojovací klipy ve směru šipky podle obr.
2
až po slyšitelné zaklapnutí. Spojovací klip lze i dodatečně zastrčit.
Uvolnění spojovacích klipů je v obou směrech možné jednoduchým
stlačením svíracího výstupku (viz obr.
3
).
4
Upevnění: Pro fixaci kusů dráhy na desce se používají upevňo-
vací zařízení pro kusy dráhy (č. artiklu 20085209) (nejsou obsažené
v balení).
Pokyn:
Kobercová podlaha není vhodným podkladem pro montáž kvůli
elektrostatickému nabití, tvorbě chlupů a snadné zápalnosti.
Svodidla a podpěry
Svodidla jsou k dispozici jako příslušenství.
1 2
3 4
1
Svodidla: Připevnění držáků pro svodidla se provádí vyklope-
ním na hranu jízdní dráhy.
2
+
3
Podepření dráhy na estakádě: Zasunout hlavy kulových
kloubů se zástrčnými čepy do k tomu určených hranatých zachycení
na spodní straně dráhy. Skrz mezikusy lze podpěry zvýšit. Přišrou-
bování pat podpěr je možné (šrouby nejsou obsaženy v balení).
4
Podepření strmých zatáček:
Pro podepření strmých zatáček jsou k dispozici šikmé podpěry v
příslušné délce. Výškově nepřestavitelné podpěry použít pro vstupy
a výstupy ze zatáček. Hlavy podpěr zastrčit do k tomu určených
okrouhlých zachycení na spodní straně dráhy.
Elektrické připojení
1
2
Připojovací kolejnice je rovinka se zdířkami pro transformátor a ruč-
ní regulátory.
1
Zástrčka transformátoru je zapojena do pravé zásuvky oběma
žebry směrem dolů.
2
Zástrčky ručního ovladače jsou zapojeny do levé a střední zá-
suvky oběma žebry směrem nahoru.
Pokyn: Pro vyvarování se zkratům a elektrickým úderům, nesmí
být tato hračka spojena s cizími elektrickými přístroji, zástrčkami,
kabely anebo jinými předměty, které jsou cizí vůči této hračce. Auto-
mobilová závodní dráha Carrera Evolution funguje bezvadně pouze
s originálním transformátorem Carrera Evolution. Hračka sa musí
používať s dodávaným transformátorom alebo sieťovým adaptérom,
pokiaľ sa dodáva transformátor spolu s hračkou.
Součástky vozidla
1
2
3
4
4
4
4
5
9
10
6
7
8
1
Karoserie, spoiler
2
Motor
3
Kryt LEDek
4
Pneumatika
5
Zadní náprava
6
Podvozek
7
Vodící kýl
8
Dvojitý sběrací kontakt
9
Přední náprava
10
Destička plošných spojů vozidla s přepínačem
Pokyn: Karoserie vozidla je závislá na modelu.
Označení jednotlivých částí nelze použít jako objednací číslo.
Příprava startu
33
