15
Dit Carrera Evolution voertuig is optimaal afgestemd op het Carrera
railsysteem 1:24.
1
Let er op, dat de leikop van het voertuig zich in de spoorsleuf
bevindt en de dubbele sleepplaten contact met de stroomaanslui-
tingrail bezitten. Plaats de voertuigen op de aansluitrail.
2
+
3
Optimale sleperstand:
Om goed en continu te rijden, de sleper licht open waaieren
2
en
overeenkomstig afb.
3
naar de rails toe buigen. Alleen het uiteinde
van de sleper mag contact met de rails hebben en kan bij slijtage
evt. een beetje worden afgeknipt. De rails en de sleper moeten af
en toe van stof en slijpsel worden bevrijd.
Tijdens het spelen kunnen kleine voertuigonderdelen zoals spoi-
lers of spiegels, die door hun zo waarheidsgetrouw mogelijke uit-
voering zo gevormd moeten worden, mogelijk losraken of breken.
Om dit te voorkomen, heeft u de mogelijkheid om ze te beschermen
door ze voor het spelen te verwijderen.

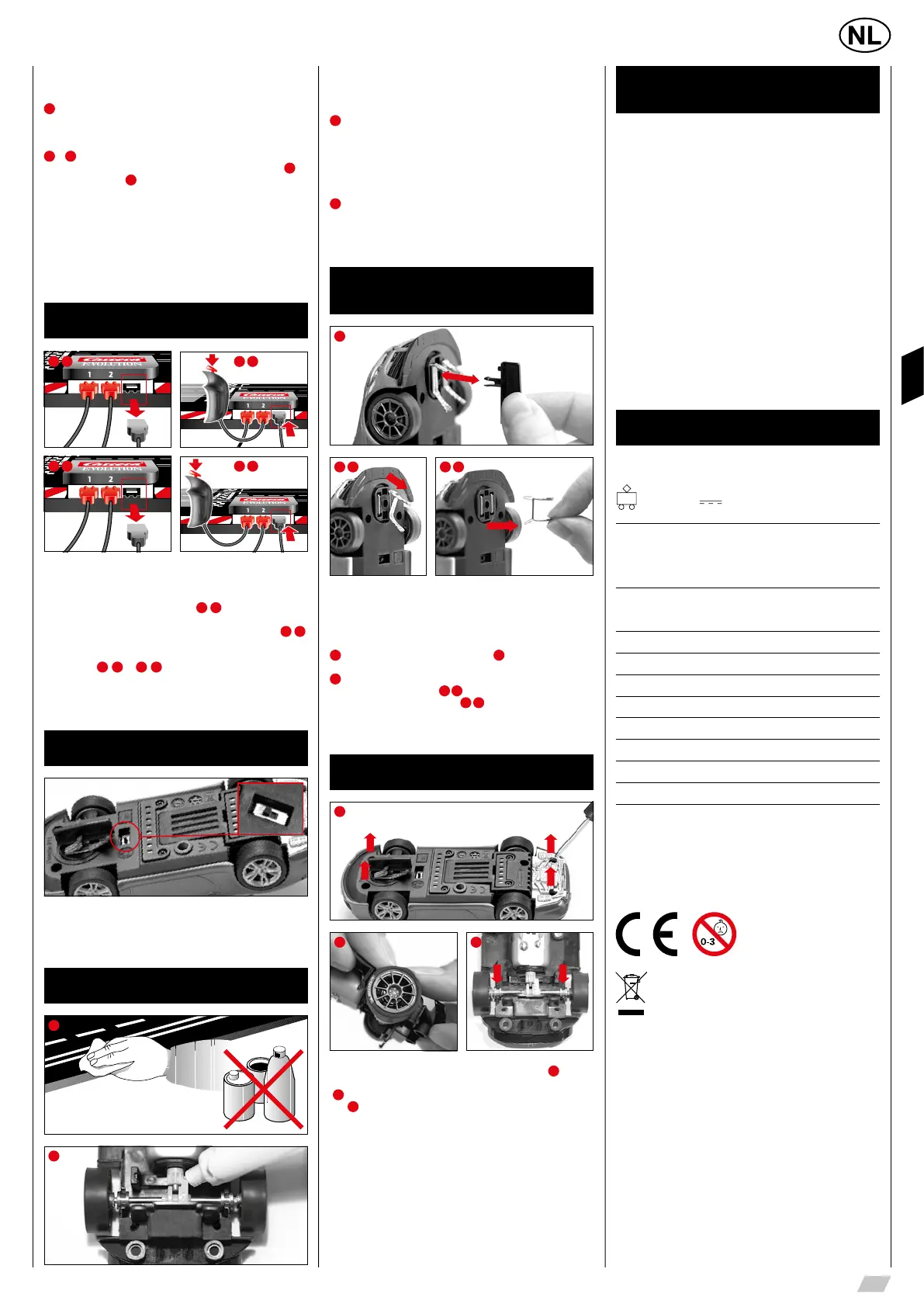

Snelheidsmodus 100%/70%
1 a 1 b
2 a 2 b
Het is mogelijk om de maximale rijsnelheid van beide rijstroken te
verlagen tot 70%, wat voordelig kan zijn als er kinderen of beginners
meespelen. Hiervoor wordt eerst de stekker van de netvoeding (trans-
formator) uit de aansluitrail getrokken
1
a
,
vervolgens wordt de
controller van spoor 2 ingedrukt gehouden en tegelijkertijd wordt de
stekker van de netvoeding weer in de aansluitrail gestoken
1
b
.
De maximale snelheid is nu 70%. Om weer terug te schakelen naar
100% maximale snelheid, doet men hetzelfde met de handcontroller
van spoor 1
2
a
+
2
b
. De fabrieksinstelling komt overeen
met 100%.
Wanneer de baan wordt uitgeschakeld blijft de laatste instelling
behouden.
Omschakeling van de rijrichting
Nodig en mogelijk bij het achteruitrijden van het voertuig of een
gewenste omschakeling van de rijrichting. Hiervoor zet u de om-
schakelaar aan de onderkant van het voertuig in een andere stand.
Onderhoud en verzorging
1
2
Om een correcte functie van de racebaan te vrijwaren, dienen alle
delen van de racebaan regelmatig te worden gereinigd. Haal voor
de reiniging de stekker uit de contactdoos.
1
Racetraject: het oppervlak van de racebaan en de spoorsleu-
ven met een droge doek zuiver houden. Geen oplosmiddelen of
chemische producten gebruiken voor de reiniging.
Wanneer de baan niet wordt gebruikt tegen stof beschermd en
droog bewaren, best in het originele karton.
2
Voertuigcontrole: lagerpunten van de assen en wielen, mo-
tordrijfwiel, drijfwerktandwielen en lagers reinigen en met hars- en
zuurvrij vet smeren. Gebruik als hulpmiddel bijv. een tandenstoker.
Controleer regelmatig de toestand van de slepers en de banden.
Vervanging van slepers
en geleidepen
2 a 2 b
1
Instructies:
• Het is steeds aanbevolen slechts één sleper uit te nemen en te
wisselen.
• Trek het voertuig nooit achteruit, omdat anders de slepers bescha-
digd worden.
1
Leikop voorzichtig volgens afbeelding
1
uit de houder trekken.
2
Bij het vervangen van de dubbele sleper moet erop gelet worden
dat eerst de bovenste sleper
2
a
slechts gedeeltelijk eruit wordt ge-
trokken en vervolgens met sleper
2
b
de dubbele sleper compleet
eruit kan worden getrokken.
Ga bij het erin zetten op dezelfde manier te werk.
Vervanging achteras
1
2 3
Het bovendeel van het voertuig overeenkomstig afb.
1
van het
chassis losmaken. De assen met druk uit de lagerpunten losmaken
(
2
). Nieuwe as inleggen. Op correcte positie van de aslagers let-
ten (
3
).
Oplossen van fouten
Rijtechniek
Oplossen van fouten:
Gelieve bij storingen het volgende te controleren:
• Zijn de stroomaansluitingen correct?
• Transformator en handregelaars correct aangesloten?
• Zijn de baanverbindingen correct in elkaar?
• Zijn de racebaan en de spoorsleuven zuiver en vrij van vreemde
voorwerpen?
• Zijn de slepers in orde en hebben zij contact met de spoorsleuf?
Rijtechniek:
• Op de rechte stukken kan snel gereden worden, voor de bochten
dient afgeremd te worden, in de uitgang van de bocht kan dan weer
versneld worden.
• Houd de voertuigen niet met lopende motor vast of blokkeer ze
niet, daardoor kunnen oververhitting of motorschade ontstaan.
Instructie: Bij toepassing op railsystemen, die niet door Carrera
zijn geproduceerd, moet de bestaande leischeen door de speciale
leischeen (#20085309) worden vervangen. Lichte loopgeluiden bij
gebruik van de Carrera brug (#20020587) of de steile bocht 1/30°
(#20020574) zijn veroorzaakt door de originaliteit van het schaalmo-
del en zijn onbelangrijk voor de onberispelijke speelfunctie.
Technische gegevens
Uitgangsspanning · Speelgoedtransformator
14,8 V 29,6 W
Naam of handelsmerk van de fabrikant,
handelsregisternummer en adres
Carrera Toys GmbH
Rennbahn Allee 1
5412 Puch
AUSTRIA
FN 52240 z
Typeaanduiding STAD-HKYF-002F
STAD-HKYF-003F
STAD-HKYF-004F
Voedingsspanning 100-240 V~
Voedingsfrequentie 50/60 Hz
Uitgangsspanning DC 14.8 V
Uitgangsstroom 2.0 A
Uitgangsvermogen 29.6 W
Gemiddelde actieve efficiëntie 87.01 %
Efficiëntie bij lage belasting (10 %) 80.82 %
Energieverbruik in niet-belaste toestand 0.09 W
Stroommodi
1.) Speelmodus = Voertuigen worden met de handregelaar bediend
2.) Rustmodus/Stand-by modus = De handregelaars worden niet
bediend, geen spel
STROOMVERBRUIK < 0,21 W
3.) Uit toestand = De netvoeding is gescheiden van het stroomnet
Dit product is voorzien van het symbool, dat de selectieve afval-
verwijdering van elektrische apparatuur weergeeft (WEEE). Dat wil
zeggen dat dit product als afval moet worden verwijderd volgens de
EU richtlijn 2012/19/EU, om schade die aan het milieu kan ontstaan,
zo gering mogelijk te houden.
Verdere informaties krijgt u bij uw lokale f regionale bestuur.
De elektronische producten die uitgesloten zijn van dit selectieve
afvalverwijderingsproces vormen vanwege de aanwezigheid van
gevaarlijke stoffen een gevaar voor het milieu en de gezondheid.
