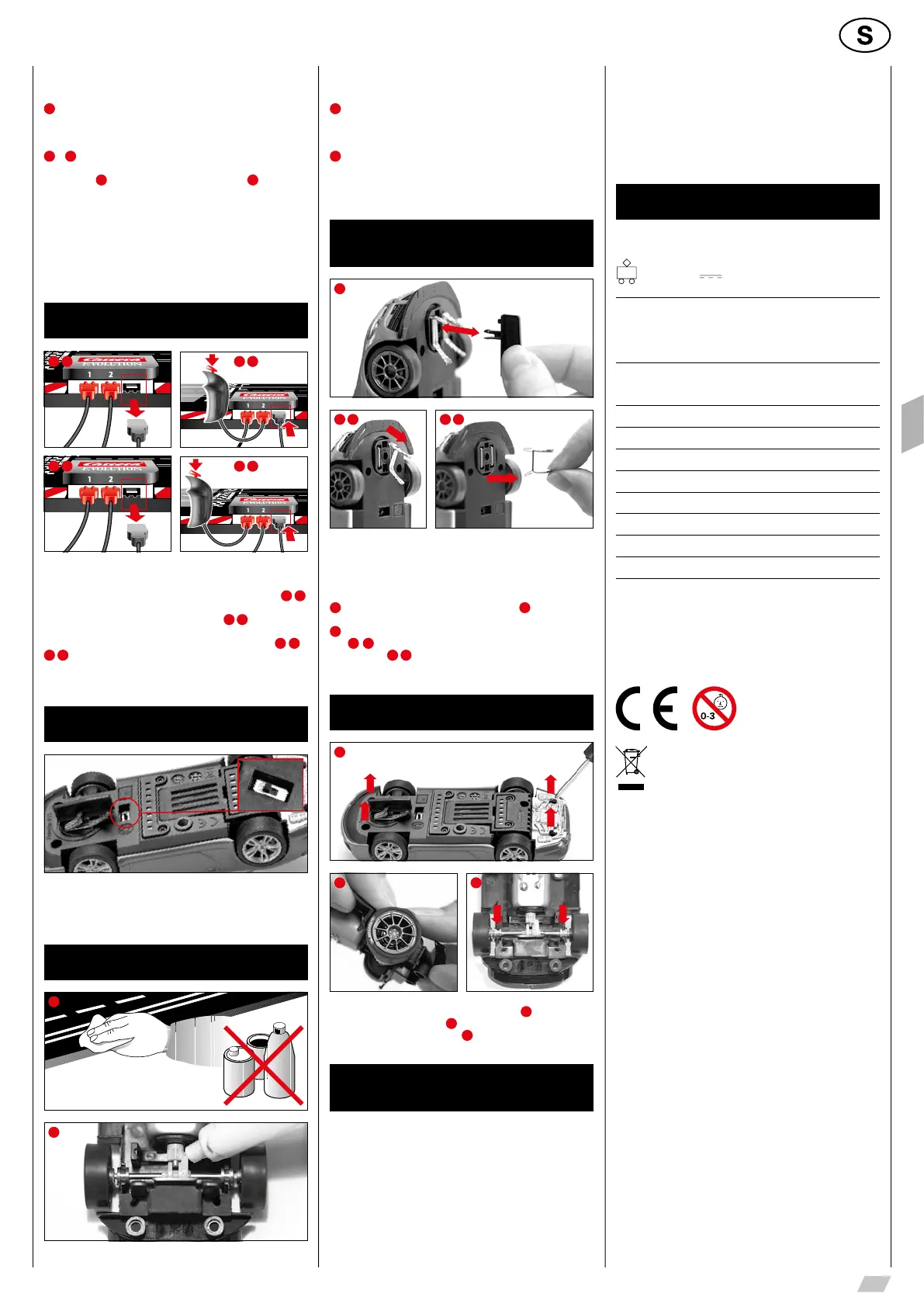

Detta Carrera Evolution-fordon är optimalt avstämt till Carrera räls-
system 1:24.
1
Se till att fordonets styrköl sitter i spåret och att dubbels släpskor-
na har kontakt med den strömförande skenan.
Ställ fordonen på anslutningsskenan.
2
+
3
Optimalt slipskoläge:
För en god och kontinuerlig körning skall man sprida änden på
släpskon lätt
2
och böja den mot rälsen enligt bild
3
. Det är bara
släpskons ände som skall ha kontakt med rälsen. Vid slitage kan
man skära av änden något. Rälsen och släpskon bör då och då
rensas från damm och friktionsmaterial.
Vid körning kann små fordonsdelar lossna, som t.ex. spoiler eller
spegel, vilka måste vara så konstruerade för att likna originalet.
För att undvika detta kann du skydda dem vid körning genom att
avlägsna dem.
Hastighetsläge 100 %/70 %
1 a 1 b
2 a 2 b
Maxhastigheten i båda filerna kan begränsas till 70 %, vilket kan vara
en fördel om barn eller nybörjare spelar. Då drar man först ut kon-
takten till nätadaptern (transformatorn) på anslutningsskenan
1
a
,
håller sedan reglaget för fil 2 nedtryckt och kopplar samtidigt in
nätadapterns kontakt i anslutningsskenan igen
1
b
. Den maximala
hastigheten uppgår nu till 70 %. För att koppla om till maxhastigheten
på 100 % igen gör man samma sak med reglaget för fil 1
2
a
+
2
b
. Fabriksinställningen uppgår till 100 %.
När banan stängs av sparas den senast använda inställningen.
Byte av körriktning
Nödvändigt eller möjligt när fordonet kör bakåt eller vid önskad änd-
ring av körriktning. Lägg om omkopplaren på fordonets undersida i
motsatt position för att ändra körriktning.
Underhåll och skötsel
1
2
För att säkerställa att bilbanan fungerar felfritt bör alla delar rengö-
ras regelbundet. Dra ut stickkontakten innan rengöring påbörjas.
1
Bilbana: Hål vägytan och spåren rena med en torr trasa. Använd
inte lösningsmedel eller kemikalier för rengöring. Förvara banan
torrt och dammfritt om den inte används, helst i originalkartongen.
2
Kontroll av fordon: Rengör lagerpunkterna på axlarna och hju-
len, motorkugghjulen, kugghjulen i transmissionen och lagren och
fetta med harts- och syrafritt fett. Använd t. ex. en tandpetare som
hjälpmedel. Kontrollera tillståndet på släpskor och hjul regelbundet.
Byta ut slipskor
och styrköl
2 a 2 b
1
OBS:
• Det rekommenderas att endast ta ut en släkpsko åt gången för
att byta ut den.
• Dra en bil aldrig bakåt, eftersom slipskon annars skulle kunna ta
skada.
1
Dra försiktigt ut styrkölen ur hållaren enl. fig.
1
.
2
Se vid byte av dubbelsläpskon till att först den övre släps-
kon
2
a
dras ut endast delvis och sedan kan dubbelsläpskon
med släpskon
2
b
dras ut fullständigt.
Gå tillväga på samma sätt vid isättning.
Byte av bakaxel
1
2 3
Lossa fordonets överdel från chassit enligt bild
1
. Lossa axlarna
med tryck från lagerställena (
2
). Lägg i en ny axel. Kontrollera att
axellagren hamnar i rätt position (
3
).
Åtgärdande av fel
Körteknik
Åtgärdande av fel:
Kontrollera vänligen följande vid stör-ningar:
• Är de elektriska anslutningarna riktiga?
• Är transformatorn och handreglagen anslutna korrekt?
• Sitter bansegmenten ihop felfritt?
• Är bilbanan och spåren rena och utan främmande föremål?
• Är släpskorna i ordning och har kontakt till spåret?
Körteknik:
• På de raka sträckorna kan man köra fort, men före en kurva bör
man bromsa för att sedan accelerera igen vid kurvans utgång.
• Håll inte fast bilen när motorn är igång och blockera den inte, efter-
som motorn skulle kunna bli för varm och ta skada.
OBS: vid användning i rälssystemen som inte är tillverkade av
Carrera, måste den befintliga styrkölen bytas ut mot en special-
styrköl (#20085309). Ett lätt ljud vid användning av Carrera överfart
(#20020587) eller motlutskurva 1/30° (#20020574) beror på origina-
liteten i skalan och har ingen betydelse för funktionen.
Tekniska data
Utgångsspänning · Leksakstransformator
14,8 V 29,6 W
Tillverkarens namn eller varumärke,
organisationsnummer och adress
Carrera Toys GmbH
Rennbahn Allee 1
5412 Puch
AUSTRIA
FN 52240 z
Modellbeteckning STAD-HKYF-002F
STAD-HKYF-003F
STAD-HKYF-004F
Ingående spänning 100-240 V~
Ingående frekvens (växelström) 50/60 Hz
Utgående spänning DC 14.8 V
Utgående ström 2.0 A
Utgående effekt 29.6 W
Genomsnittlig verkningsgrad i aktivt läge 87.01 %
Verkningsgrad vid låg last (10 %) 80.82 %
Elförbrukning vid noll-last 0.09 W
Strömlägen
1.) Körningsläge = bilarna körs via handregulator
2.) Viloläge/standby-läge = handregulatorerna ej aktiverade, ingen
körning
STRÖMFÖRBRUKNING < 0,21 W
3.) Från-läge = nätenheten frånskiljd från elnätet
Denna produkt är försedd med symbolen för selektiv kassering av
elektrisk utrustning (WEEE). Det innebär att denna produkt måste
kasseras motsvarande EG direktiv 2012/19/EU, för att minimera
uppstående miljöskador.
Ytterligare information kan erhållas av lokala eller regionala myn-
digheter.
Elektroniska produkter som utesluts från denna selektiva kasse-
ringsprocess utgör på grund av närvaron av farliga substanser en
fara för miljö och hälsa.
