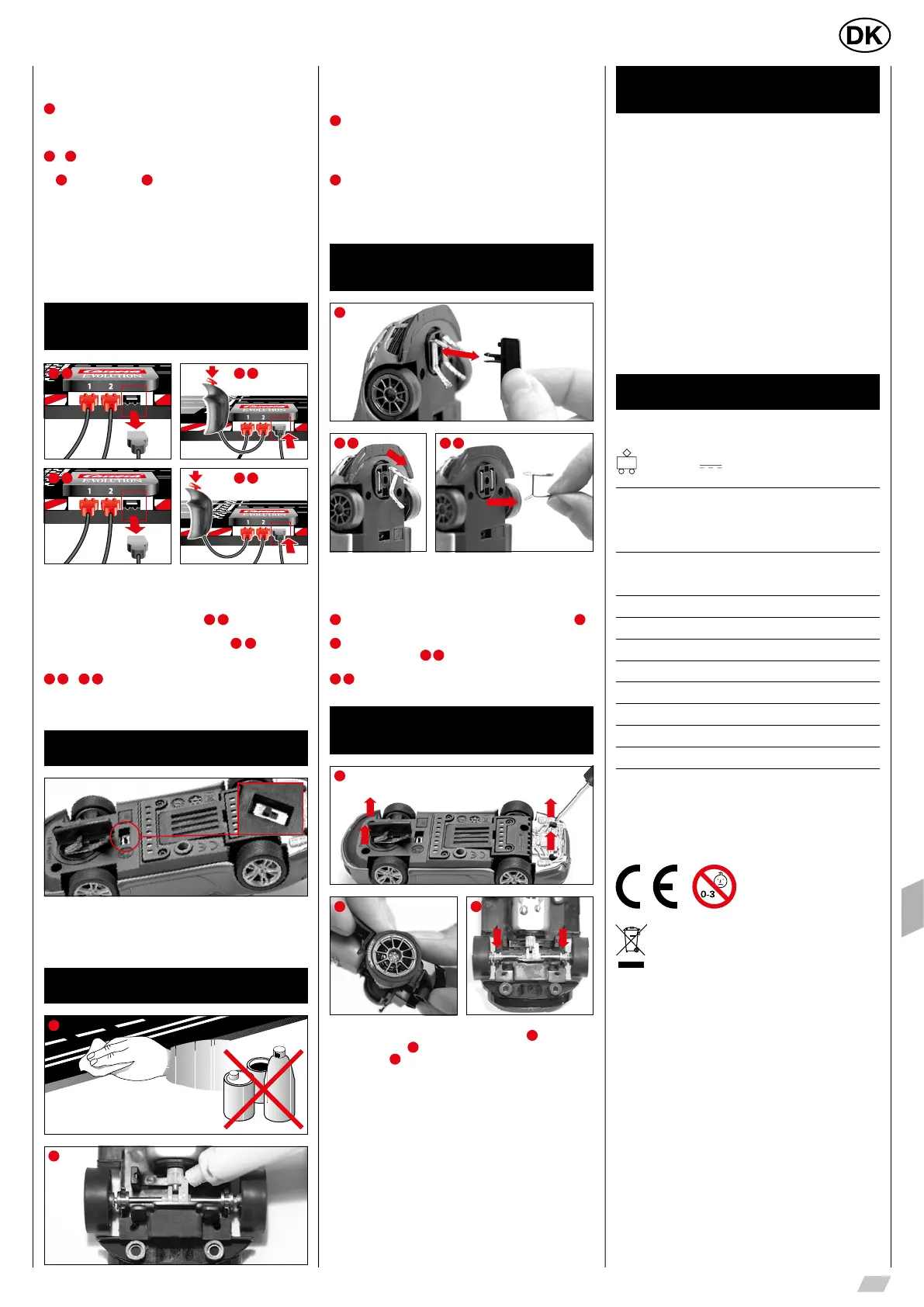

37
Dette Carrera Evolution køretøj er indstillet optimalt til Carrera skin-
nesystemet 1:24.
1
Pas på at køretøjets styretap befinder sig i sporrillen og at dob-
beltslæbeskoene har kontakt til strømføringsskinnen. Placer køretø-
jerne på tilslutningsskinnen.
2
+
3
Optimal slæbeskostilling:
For god og kontinuerlig kørsel skal enden af slæbeskoen spredes
let
2
og tilsvarende fig.
3
bøjes mod skinnen. Kun enden af slæ-
beskoen bør have kontakt til skinnen og kan ved slitage i givet fald
forkortes lidt. Skinnerne og slæbeskoene skal fra tid til anden ren-
ses for støv og slid.
Under legen kan der eventuelt løsnes eller brække smådele fra
fartøjerne af, som spoiler eller spejle, der på grund af ønsket om
originaludseende skal kopieres på denne måde. For at undgå dette,
har du mulighed for at fjerne disse før legen begynder.
Hastighedstilstand
100 % / 70 %
1 a 1 b
2 a 2 b
Det er muligt at reducere den maksimale hastighed på begge spor
til 70 %. Dette kan være en fordel, når børn eller begyndere spiller.
For at gøre dette skal du først trække stikket på strømforsyningsen-
heden (Trafo) ud ved tilslutningsskinnen
1
a
, og derefter skal du
holde controlleren for spor 2, mens du samtidig sætter strømforsyn-
ingsenhedens stik tilbage i tilslutningsskinnen
1
b
. Den maksi-
male hastighed er nu 70 %. For at skifte tilbage til 100 % maksimal
hastighed skal du gøre det samme med håndcontrolleren for spor 1
2
a
+
2
b
. Fabriksindstillingen er indstillet til 100 %.
Når sporet slukkes, gemmes den seneste indstilling.
Ændring af kørselsretning
Nødvendig hhv. mulig ved bakning af køretøjet eller ønsket skift af
kørselsretning. Bring dertil afbryderen på køretøjets underside i den
til enhver tid værende modsatte position.
Vedligeholdelse og pleje
1
2
For at garantere en upåklagelig funktion af racerbanen, bør alle dele
af racerbanen renses regelmæssigt. Før rensningen trækkes led-
ningen med hanstikket ud.
1
Racerbanen: Hold vejbelægningen og sporrillerne ren med
en tør klud. Der må ikke benyttes løsningsmidler eller kemikalier til
rensning. Opbevar banen støvbeskyttet og tør, når banen er ikke i
brug, bedst i originalemballagen.
2
Eftersyn af køretøjet: Lejerne på aksler og hjul, motordrev,
geartandhjul og lejer renses og smøres med harpiks- og syrefri olie.
Brug som hjælpemiddel f.eks. en tandstikker. Kontroller regelmæs-
sigt hjulenes og dækkenes tilstand.
Udskiftning af doppeltslæ-
beskoene og styretap
2 a 2 b
1
OBS:
• Det anbefales, altid at udtage og skifte kun en slæbesko.
• Fartøjet må aldrig trækkes tilbage, fordi ellers bliver slæbeskoene
beskadiget.
1
Træk styretappen forsigtigt ud af holderen, som vist på fig.
1
.
2
Ved udskiftning af dobbeltslæbeskoen skal der passes på, at
den øvre slæbesko fig.
2
a
først kun delvist trækkes ud, og derpå
kan dobbelslæbeskoen trækkes helt ud sammen med slæbeskoen
2
b
. Ved isætningen er fremgangsmåden ligesådan.
Skift af
for-/bagaksel
1
2 3
Løs fartøjets overdel fra chassiet, som vist på fig.
1
. Løs akslerne
fra lejerne med tryk
2
. Sæt ny aksel i. Pas på den korrekte position
af aksellejerne
3
.
Fejlkorrektur
Køreteknik
Fejlkorrektur:
Ved teknisk uheld/fejl kontroller det følgende:
• Er strømtilslutningerne korrekte?
• Transformeren og håndspeeder tilsluttet korrekt?
• Er banens forbindelser fejlfri?
• Er racerbanen og sporrillerne rene og fri for fremmedlegemer?
• Er slæbeskoene i orden og har kontakt til strømføringsskinnen?
Køreteknik:
• På de lige skinner må der køres hurtigt, foran kurven skal der
bremses, ved udgangen kan tempoet igen forøges.
• Fartøjerne må med løbende motor ikke holdes fast eller blokeres,
derved kan der forekomme overophedning og motorskader.
OBS: Ved brug af skinnesystemer, der ikke er produceret af Car-
rera, skal den eksisterende styretap erstattes med specialstyre-
tappen (#20085309). Let kørestøj ved brug af Carrera-overkørsel
(#20020587) eller stejlkurve 1/30° (#20020574) skyldes den origi-
nale målestok og er uden betydning for en upåklagelig kørsel.
Tekniske data
Udgangsspænding · legetøjstransformer
14,8 V 29,6 W
Producentens navn eller varemærke,
handelsregisternummer og adresse
Carrera Toys GmbH
Rennbahn Allee 1
5412 Puch
AUSTRIA
FN 52240 z
Modellens identifikationskode STAD-HKYF-002F
STAD-HKYF-003F
STAD-HKYF-004F
Indgangsspænding 100-240 V~
Inputvekselstrømsfrekvens 50/60 Hz
Udgangsspænding DC 14.8 V
Udgangsstrømsstyrke 2.0 A
Udgangseffekt 29.6 W
Gennemsnitlig effektivitet i aktiv tilstand 87.01 %
Effektivitet ved lav belastning (10 %) 80.82 %
Effektforbrug i nullast-tilstand 0.09 W
Strømmodi
1.) Køremodus = køretøjet styres via håndgasregulatoren
2.) Hvilemodus/stand-by = håndgasregulator bruges ikke, ingen kørsel
STRØMFORBRUG < 0,21 W
3.) Ud-tilstand = netenhed adskilt fra strømnettet
Dette produkt er forsynet med symbolet for den selektive bortskaf-
felse af elektrisk udrustning (WEEE). Det vil sige, at dette produkt
skal bortskaffes i.h.t. EF-direktiv 2012/19/EU, for at minimere de
opstående skader for miljøet.
Yderligere informationer fås hos din lokale eller regionale myndig-
hed.
Elektroniske produkter, der er udelukket fra den selektive bortskaf-
felsesproces, betyder fare for miljø og sundhed på grund af tilstede-
værelse af farlige substanser.
