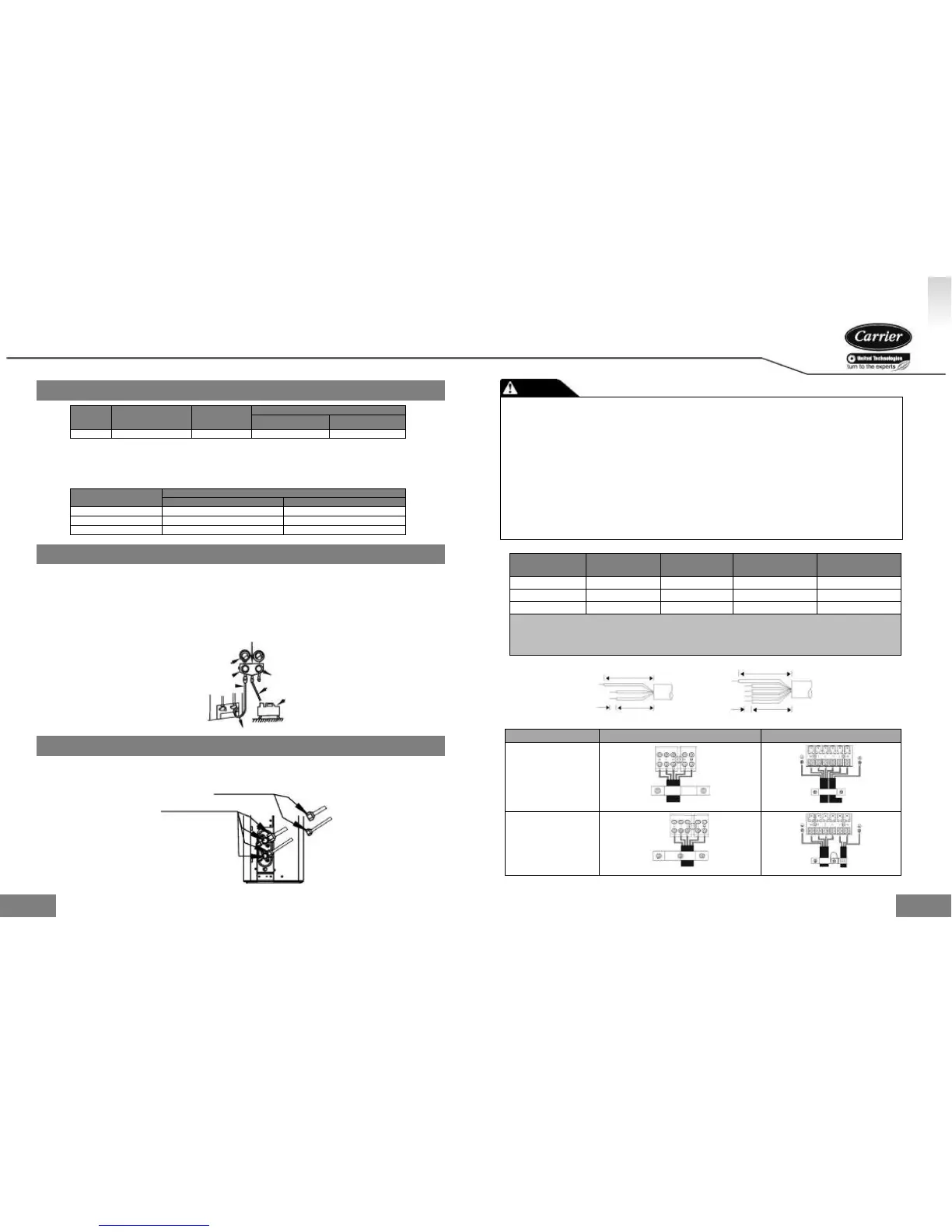

4. TRAVAUX DE TUYAUTERIE POUR LE PRODUIT FRIGORIGÈNE 5. CÂBLAGE
4.3 CONDUITE DE PRODUIT FRIGORIGÈNE
Longueur minimale permettant
de réduire les vibrations
et les bruits anormaux
Charge supplémentaire par mètre
* Utilisez des outils adaptés au système R410A.
REMARQUE
• La longueur du tuyau étendu a une incidence sur la capacité et l'efficacité énergétique de l'appareil.
• Le rendement nominal est testé sur la base d'un tuyau de 5 mètres.
• Lorsque la longueur du tuyau est supérieure à 5 m, du produit frigorigène doit être ajouté en fonction de la longueur de la tuyauterie.
• La longueur de tuyau max. ci-dessous est recommandée.
Longueur de tuyau max. (m)
Différence de hauteur max. (m)
* Utilisez des outils adaptés au système R410A.
● Raccordez le tuyau de charge du manomètre du collecteur à l'orifice de sortie du robinet calfeutré côté gaz.
● Raccordez le tuyau de charge à l'orifice de la pompe à vide.
● Ouvrez complètement le levier BP du manomètre du collecteur
● Actionnez la pompe à vide pour chasser l'air du système jusqu'à atteindre 76 cmHg.
● Fermez le levier BP du manomètre du collecteur.
● Ouvrez complètement la tige des robinets calfeutrés.
● Retirez le tuyau de charge de l'orifice de sortie.
● Serrez bien les bouchons du robinet calfeutré.
Après les travaux de tuyauterie, vérifiez la partie de raccordement de chaque tuyau de produit frigorigène et confirmez l'absence de fuite
de gaz en y versant de l'eau savonneuse ou en utilisant un détecteur de fuite propre aux produits frigorigènes HFC.
Reportez-vous à l'illustration ci-dessous.
A : Robinet d'arrêt basse pression B : Robinet d'arrêt haute pression C&D : écrous évasés de l'unité intérieure
■ Tous les raccordements électriques doivent être effectués par des installateurs qualifiés et tous les câbles doivent être
connectés selon le schéma de câblage.
■ Effectuez la mise à la terre avant tout autre branchement électrique.
■ Toutes les sources d'alimentation doivent être éteintes avant le travail de câblage. Ne remettez l'alimentation en marche
qu'une fois que vous avez effectué toutes les vérifications de sécurité des câbles.
■ Vous devez installer un disjoncteur et un interrupteur principal ou un fusible. La capacité doit être supérieure à 1,5 fois celle
du courant maximal du circuit.
■ Vous devez disposer d'un circuit de dérivation individuel et d'une prise électrique dédiée à cet appareil.
■ La section du conducteur est déterminée en fonction du code de câblage électrique local, régional et national.
Consultez les codes de construction locaux et le code national de l'électricité pour connaître les exigences particulières.
■ Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou un technicien
qualifié, afin d'éviter tout danger.
■ L'appareil doit être connecté à l'alimentation principale au moyen d'un disjoncteur ou d'un interrupteur avec une séparation
de contact d'au moins 3 mm sur tous les pôles. Il est conseillé d'installer un disjoncteur différentiel avec une intensité
ne dépassant pas 30 mA.
■ Cet appareil comporte une mise à la terre à des fins fonctionnelles uniquement.
■ Courant nominal de chaque modèle
Cordon d'alimentation
(avec section min.)
Câble de connexion
(avec section min.)
REMARQUE :
1. Tous les fils électriques doivent être d'une dimension conforme au code de câblage électrique local, régional et national. Consultez les codes
de construction locaux et le code national de l'électricité pour connaître les exigences particulières.
2. Le cordon d'alimentation de l'appareil extérieur et le câble d'interconnexion doivent être de type H07RN-F.
3. Le courant nominal de l'appareil est indiqué sur la plaque signalétique.
Vers l'intérieur Alimentation en entrée
Robinet du collecteur
Pressiomètre Manovacuomètre
Levier HP
Tuyau de charge
Pompe à vide
Robinet calfeutré
Point de contrôle de l'unité intérieure
Point de contrôle de l'unité extérieure
