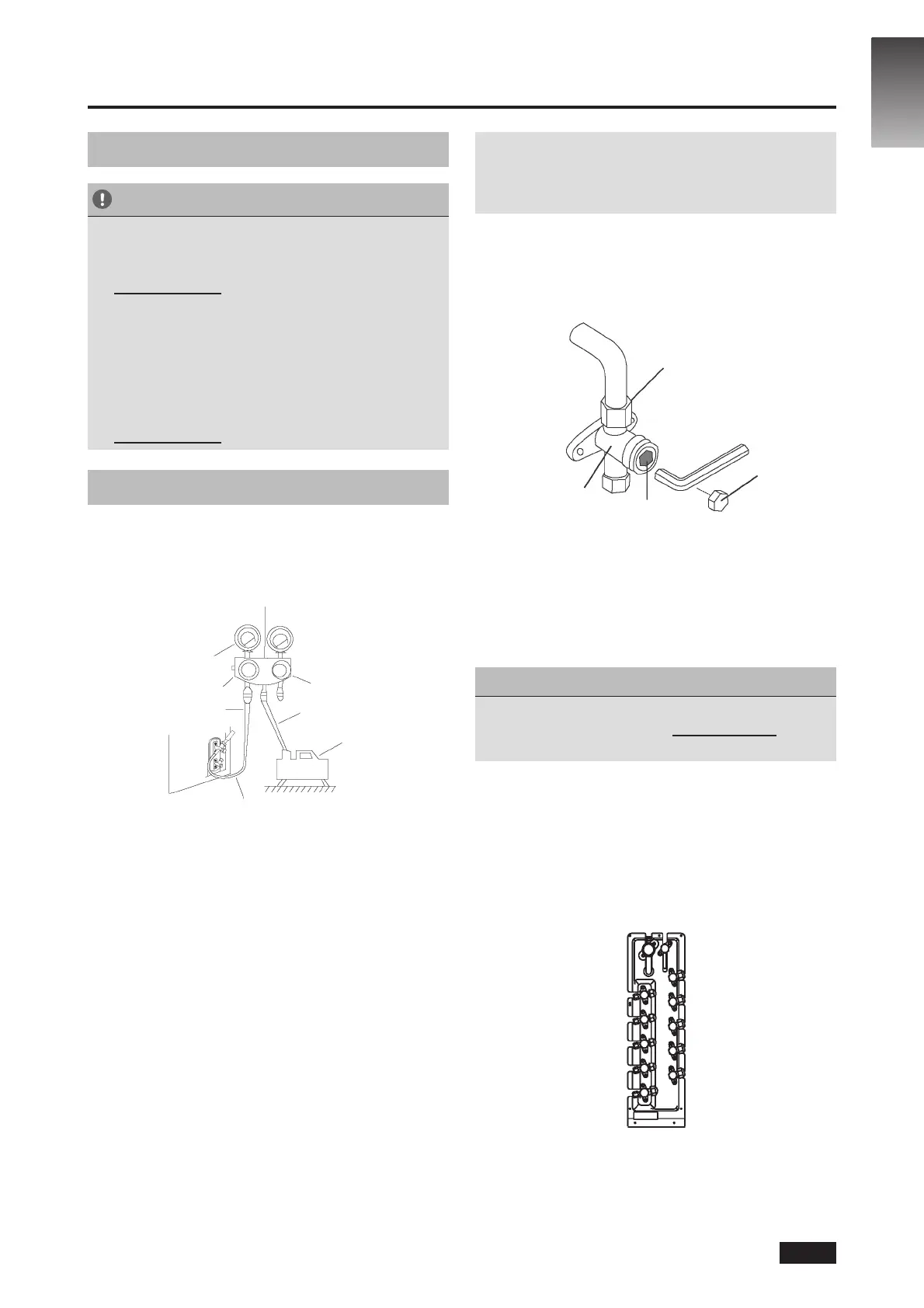

8.1 Bezpečnostní opatření
UPOZORNĚNÍ
• Použijte vývěvu s měřidlem podtlaku v rozsahu pod
-0,1 MPa a kapacitou odvodu vzduchu nad 40 l/min.
• Venkovní jednotku není nutné vyčerpávat.
NEOTEVÍREJTE plynové a kapalinové uzavírací
ventily venkovní jednotky.
• Ujistěte se, že kombinovaný tlakoměr po 2 hodinách
udává hodnotu -0,1 MPa nebo nižší. Pokud je
po třech hodinách hodnota stále nad -0,1 MPa,
zkontrolujte, zda nedochází k úniku plynu či není
voda v potrubí. Nejedná-li se o netěsnost, proveďte
další vyčerpání po dobu 1 až 2 hodiny.
• NEPOUŽÍVEJTE pro vyčerpávání plynné chladivo.
8.2 Pokyny k vyčerpání vzduchu
Před použitím rozdělovacího tlakoměru
a vývěvy si přečtěte odpovídající návody
k obsluze, aby bylo zajištěno, že je použijete
správně.
Rozdělovací tlakoměr
Kombinovaný tlakoměr
-76 cmHg
Nízkotlaký ventil
Tlakoměr
Vysokotlaký ventil
Doplňovací hadice
Nízkotlaký ventil
Vývěva
Doplňovací hadice
Obr. 8.1
1. Připojte plnicí hadici rozdělovacího tlakoměru
k servisnímu portu nízkotlakého ventilu na venkovní
jednotce.
2. Připojte plnicí hadici rozdělovacího tlakoměru
k vývěvě.
3. Otevřete ovladač na straně nízkého tlaku
rozdělovacího ventilu. Stranu vysokého tlaku nechte
zavřenou.
4. Zapněte vývěvu pro vyčerpání systému.
5. Nechte ji běžet nejméně 15 minut nebo dokud
kombinovaný tlakoměr neukazuje hodnotu -76 cmHg
(-1×105 Pa).
6. Zavřete ventil nízkého tlaku rozdělovacího tlakoměru
a vypněte vývěvu.
7. Počkejte 5 minut a poté zkontrolujte, zda nedošlo
ke změně tlaku v systému.
POZNÁMKA: Pokud nedojde k žádné změně tlaku
v systému, odšroubujte čepičku uzavíracího ventilu
(vysokotlaký ventil). Dojde-li ke změně tlaku v systému,
může být důvodem netěsnost plynu.
8. Vložte šestihranný klíč do uzavíracího ventilu
(vysokotlaký ventil) a otevřete ventil otočením
klíče o 1/4 otáčky proti směru hodinových ručiček.
Poslouchejte, jak plyn vychází ze systému,
a po 5 sekundách zavřete ventil.
Tělo ventilu
Převlečná matice
Vřeteno ventilu
Krytka
Obr. 8.2
9. Sledujte tlakoměr po dobu jedné minuty, aby jste
se ujistili, že nedochází k žádné změně tlaku.
Tlak by měl být o něco vyšší než je atmosférický tlak.
10. Odstraňte plnicí hadici ze servisního portu.
11. Pomocí šestihranného klíče úplně otevřete
vysokotlaký i nízkotlaký ventil.
8.3 JEMNĚ OTEVŘETE DŘÍKY VENTILŮ
Při otevírání dříků ventilů otáčejte šestihranný klíč,
dokud nenarazí proti zarážce. NEZKOUŠEJTE silou
otevřít ventil ještě více.
12. Ručně utáhněte čepičky ventilů a poté je utáhněte
jej pomocí vhodného nástroje.
13. Pokud venkovní jednotka využívá všechny vakuové
ventily a poloha vakua je na hlavním ventilu, systém
není spojen s vnitřní jednotkou. Ventil musí být
dotažen pomocí šroubové matice. Před spuštěním
provozu zkontrolujte, zda nedochází k úniku plynu,
aby se zabránilo netěsnosti.
E
D
C
B
A
Obr. 8.3
CZ-20
CZ
8. VYČERPÁNÍ VZDUCHU
