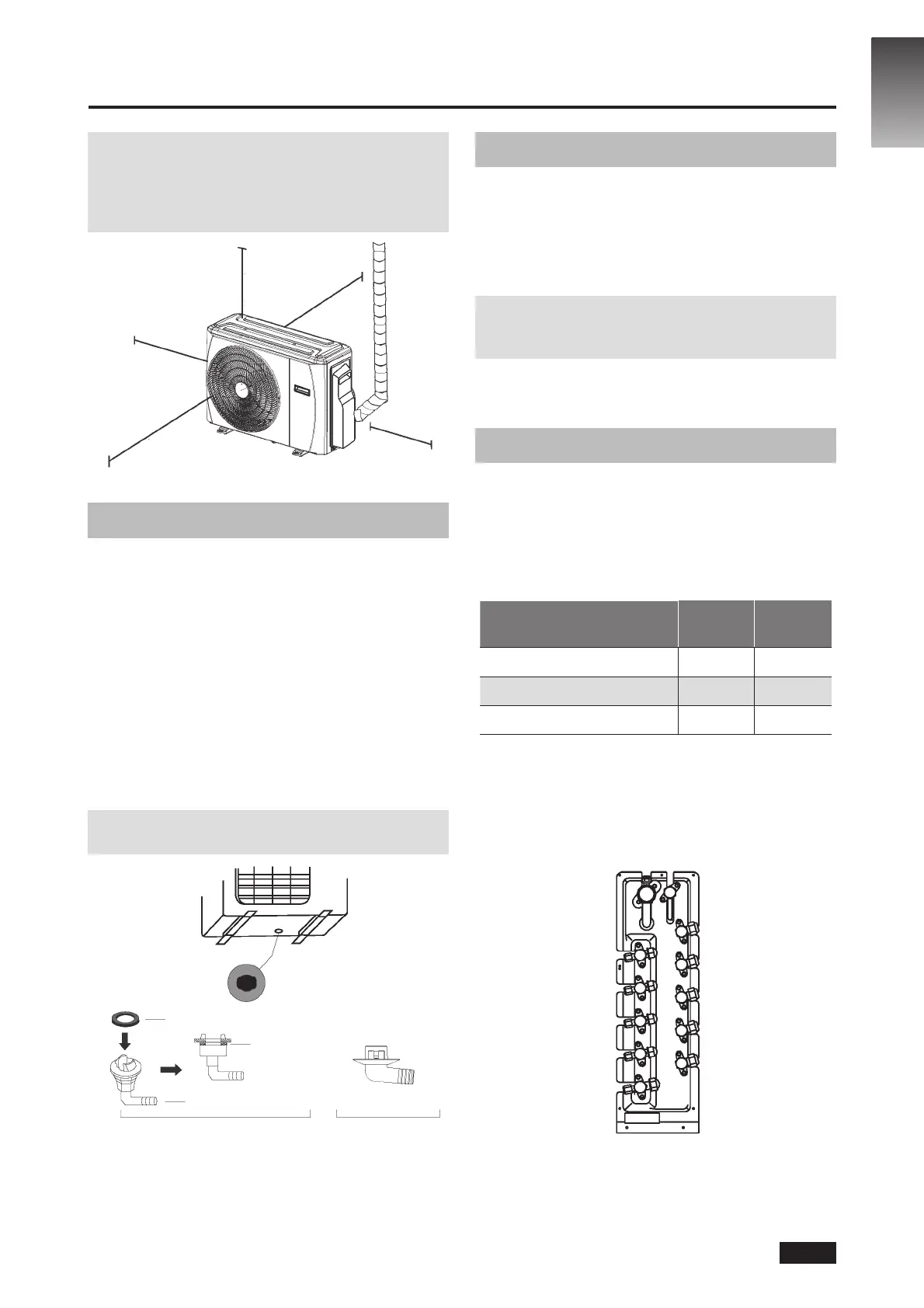

5. INŠTALÁCIA EXTERIÉROVEJ JEDNOTKY
POZNÁMKA: Minimálne vzdialenosti medzi exteriérovou
jednotkou a stenami opísané v návode na montáž
neplatia pre vzduchotesné miestnosti. Zariadenie musí
byť bez prekážok minimálne v prípade dvoch z troch
smerov (M, N, P) (pozri obr. 5.7)
30 cm naľavo
M
200 cm vpredu
N
60 cm hore
30 cm od zadnej steny
P
60 cm napravo
Obr. 5.7
5.2 Inštalácia vypúšťacieho spoja
Pred upevnením exteriérovej jednotky je
potrebné namontovať vypúšťací spoj v dolnej
časti jednotky. (Pozri obr. 5.8)
1. Na koniec vypúšťacieho spoja, ktorý sa bude pripájať
k exteriérovej jednotke, nasaďte gumené tesnenie.
2. Vypúšťací spoj zasuňte do otvoru v základnom
zásobníku.
3. Vypúšťací spoj otočte o 90°, kým nezapadne na
miesto a nebude smerovať k prednej časti zariadenia.
4. Predĺženie vypúšťacej hadice (nie je súčasťou
balenia) pripojte k vypúšťaciemu spoju,
aby sa zaistil odvod vody v režime vykurovania.
POZNÁMKA: Zaistite odvod vody na vhodné miesto,
kde nespôsobí poškodenie alebo riziko pošmyknutia.
Tesnenie
Vypúšťací spoj
Otvor zbernej nádrže
exteriérovej jednotky
Tesnenie
(A) (B)
Obr. 5.8
5.3 Poznámky k vŕtaniu otvoru do steny
Do steny je potrebné vyvŕtať otvory na hadice
s chladivom a signálový kábel, ktorý bude
spájať interiérovú a exteriérovú jednotku.
1. Polohu otvoru určite podľa polohy exteriérovej
jednotky.
2. Pomocou 65 mm vrtáka (2,5") vyvŕtajte do steny otvor.
POZNÁMKA: Pri vŕtaní otvoru do steny sa vyhnite
elektrickému vedeniu, potrubiam a iným citlivým
komponentom.
3. Do otvoru vložte ochrannú manžetu. Chráni okraje
otvoru a pomáha pri utesňovaní po dokončení procesu
montáže.
5.4 V prípade interiérovej jednotky 24K
Interiérovú jednotku 24K možno pripojiť iba
k systému A. Ak sú k dispozícii dve interiérové
jednotky 24K, možno ich pripojiť k systémom
A alebo B. (Pozri obr. 5.9)
Tabuľka 5.3: Rozmery prepojovacích hadíc systému A
a B (jednotka: palec)
Kapacita interiérovej jednotky
(Btu/h)
Kvapalina Plyn
7K/9K/12K 1/4 3/8
18K 1/4 1/2
24K 3/8 5/8
E
H
C
B
A
Obr. 5.9
SK – 12
