Commande électronique Type B
F - 10
La commande type “B” est utilisée dans les systèmes à 4 tuyaux et
à 2 tuyaux avec résistance électrique.
Fonctions
La commande "B" comporte un sélecteur de température (plage
comprise entre 10°C et 30°C) qui maintient la température de la
pièce à la valeur sélectionnée.
Fonctionnement du ventilateur
Avec le sélecteur de vitesse du ventilateur , le mode de fonc-
tionnement du ventilateur peut être réglé soit manuellement, soit
automatiquement.
En mode manuel, lʼutilisateur a le choix entre trois vitesses (faible/
moyenne/rapide) selon ses préférences personnelles.
En mode automatique, la vitesse du ventilateur est réglée par un
microprocesseur logé dans le boîtier de commande en fonction de
la température choisie.
Pendant lʼinstallation, il est possible dʼopter pour un fonctionnement
continu du ventilateur grâce au commutateur fi gurant sur la carte
électronique (voir paragraphe “Confi guration du commutateur dip”).
En mode chauffage, le démarrage du ventilateur peut être retardé
dʼenviron une minute afi n de permettre lʼévacuation de la chaleur
résiduelle de la batterie dʼéchange thermique ou du réchauffeur
électrique, si installés.
20°c
O
FF
AUTO
A

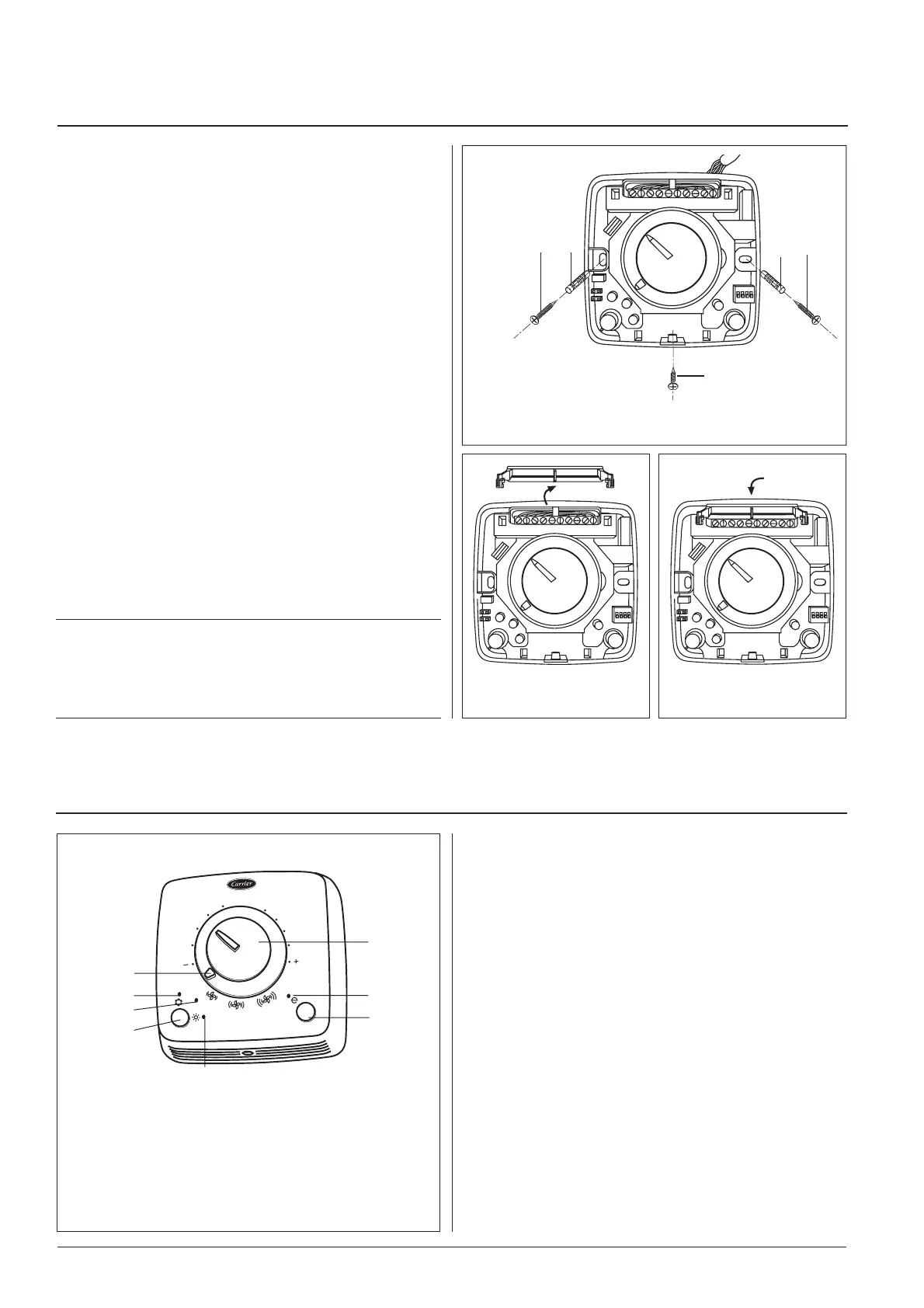

Fig. 3 Fig. 4
Commande murale
• Ôter le couvercle de la commande en dévissant la vis placée
dans la partie inférieure (Fig. 2).
Fixer la commande au mur en marquant les trous à percer.
• Percer les trous précédemment marqués.
Eviter de percer avec la commande déjà au mur.
• Effectuer les branchements électriques entre la plaque à bornes
de la commande et le panneau de commande de lʼunité selon le
schéma de câblage illustré dans la fi g. 9.
Pour le branchement spécifi que entre la commande et le ventilo-
convecteur, se rapporter au schéma présent sur lʼunité.
• Enlever le support de protection des câbles et effectuer les bran-
chements à la plaque à bornes de la commande (Fig. 3).
• Le cable de branchement du ventiloconvecteur et les cables
accessoires doivent etre du type H07 RN-F(ou superieur)selon le
normes EN 60335-2-40.
Tout le cables the branchement electrique doivent etre dʼune taille
minimale de 1.5mm.
La distance de connexion maximale entre lʼunité et la commande
ne doit pas dépasser les 15 mètres.
• Après avoir effectué les branchements à la plaque à bornes re-
mettre le support de protection des câble à sa place ainsi comme
illustré dans la fi gure (Fig. 4).
• Fixer la commande au mur à lʼaide des chevilles dʼancrage
prévues à cet effet.
• Remettre en place le couvercle sur la commande à lʼaide de la vis
enlevée précédemment (Fig. 2).
IMPORTANT:
• Tous les branchements réalisés entre l’unité et la commande
doivent être placés dans un tube plastique approprié.
• Manipuler la commande avec un soin extrême. Ne pas toucher
les composants électroniques pour éviter de les endommager.
Fig. 2
Vis
Cheville d'ancrage
Vis pour fermer la commande
Montage
Fig. 5
Sélecteur MARCHE-ARRÊT/de vitesse du ventilateur
LED bleu – mode refroidissemen
Bouton de commutation été/hiver
LED rouge - mode chauffage
Touche ÉCO
LED jaune - mode économie dʼénergie
Bouton de réglage de la température
Commutation automatique été/hiver
COMMANDE TYPE "B"
Commande
