Commande électronique Type B
F - 12
Commande
ON
1 2 3 4 5
OFF
Bouton de commutation été/hiver
Ce bouton permet de sélectionner le mode de fonctionnement :
refroidissement, chauffage ou automatique.
Touche Économie d’énergie
Cette touche active la fonction dʼéconomie dʼénergie, qui modifi e la
température de la pièce de la manière suivante : En mode chauf-
fage, la température sélectionnée est diminuée de 4°C. En mode
refroidissement, la température sélectionnée est augmentée de 4°C.
Voyants lumineux
LED bleu
Allumée mode refroidissement (
)
Clignote mode antigel (
).
LED rouge
Allumée mode chauffage (
).
Clignote Présence dʼun défaut (sonde défaillante ou non
branchée).
LED jaune (A )
Allumée mode automatique (A).
LED bleu + LED jaune
Toutes deux
Allumée mode automatique (A) - refroidissement (
).
LED rouge + LED jaune
Toutes deux
Allumée mode automatique (A) - chauffage (
).
LED jaune (
)
Allumée mode économie d’énergie
.
Clignote Contact externe est ouvert.
LED rouge / bleu
Clignote mode “Test automatique”.
Fonctions du commutateur dip
(Micro-interrupteur)
Commutateur dip n° 1
Lorsquʼil est sur ON le commutateur dip n° 1 permet dʼactiver la
fonction antige (
).
Commutateur dip n° 2
Lorsquʼil est sur ON, le commutateur dip n° 2 permet de faire fonc-
tionner le ventilateur à la température sélectionnée même si le point
de consigne est atteint.
Commutateur dip n° 3
Lorsquʼil est sur ON, le commutateur dip n° 3 restreint la plage de
températures sélectionnables en fonction des limites suivantes :
Refroidissement : température minimale sélectionnable : 23°C.
Chauffage : température maximale sélectionnable.
Commutateur dip n° 4
Lorsquʼil est sur ON, le commutateur dip n° 4 active périodiquement
le ventilateur même si le point de consigne est atteint (échantillon-
nage de lʼair).
Commutateur dip n° 5
Lorsquʼil est sur ON, le commutateur n. 5 active la fonction Booster
Heating (chauffage additionnel).
Confi guration des commutateurs dip
(Micro-interrupteur)
Commutateur dip 1
OFF Protection antigel (
) désactivée.
ON Protection antigel (
) activée.

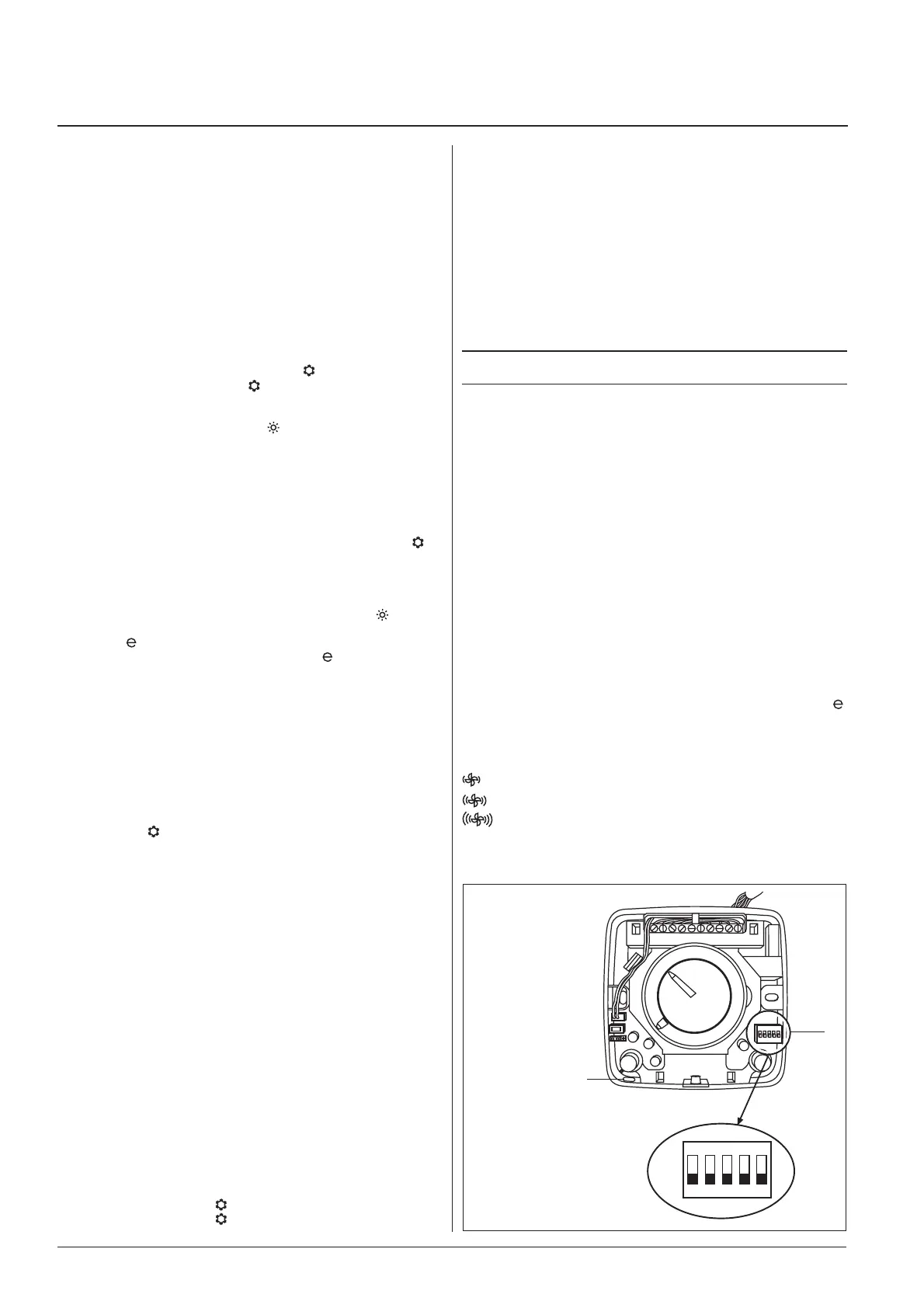

Fig. 8
Sonde de température interne
Sélecteur de commutateur dip
Commutateur dip 2
OFF Ventilation pilotée par le thermostat.
ON Ventilation continue.
Commutateur dip 3
OFF Blocage température désactivée.
ON Blocage température activée.
Commutateur dip 4
OFF Échantillonnage d’air désactivé.
ON Échantillonnage d’air activé.
Commutateur dip 5
OFF « Booster heating » désactivé.
ON « Booster heating » activé.
NOTE: Dans le réglage d’usine, tous les commutateurs dip
sont sur OFF.
Voyants de diagnostic
Lʼalarme est déclenchée dans les situations suivantes :
Sondes défectueuses : la LED rouge clignote.
Causes possibles :
• Défaillance ou court-circuit de la sonde interne;
• Défaillance ou court-circuit de la sonde de température dʼeau.
Confi guration incorrecte
La LED jaune clignote toutes les 0,25 seconde.
Cela se produit lorsque :
• Dans la commande les signaux du système de commutation
été/hiver centralisée “RC et RH” sont activés.
Test automatique
Pour activer la fonction de test automatique, maintenir enfoncé le
bouton de commutation été/hiver tout en appuyant sur le bouton “
” trois fois en 1 seconde. Cette fonction permet de vérifi er que tous
les ventilo-convecteurs se mettent convenablement en marche.
Les LED bleu et rouge se mettent à clignoter. Chaque unité sera
activée pendant 10 secondes dans lʼordre suivant:
Vitesse lente du ventilateur.
Vitesse moyenne du ventilateur.
Vitesse rapide du ventilateur.
CV Vanne dʼeau froide motorisée.
HV électrovanne eau chaude
