Elektronische Steuerung Typ B
D - 16
Regelungstyp
ON
1 2 3 4 5
OFF
Knopf für jahreszeitabhängige Umschaltung
Dieser Knopf gestattet die Wahl der Betriebsart, Kühlung, Heizung
oder automatisch.
Energiespar-Knopf
Dieser Knopf aktiviert die Energiespar-Funktion, welche die Tempe-
ratur wie folgt ändert: Im Heizmodus wird die Temperatur um 4°C
gesenkt.
Im Kühlmodus wird die Temperatur um 4°C erhöht.
Leuchtanzeigen
Blaue LED
AN Kühlmodus (
).
Blinkt Frostschutz-Modus (
).
Rote LED
AN Heizmodus (
).
Blinkt Zeigt das Vorhandensein eines Fehlers an (Sen-
sor defekt oder nicht angeschlossen).
Gelbe LED (A )
AN Automatik-Modus (A).
Blaue LED + Gelbe LED
Beide
AN Automatik-Modus (A) – Kühlung (
).
Rote LED + Gelbe LED
Beide
AN Automatik-Modus (A) – Heizung (
).
Gelbe LED (
)
AN Energiespar-Modus
Blinkt Zeigt an (falls angeschlossen), dass der externe
Kontakt offen ist.
Rote / Blaue LED
Blinkt Modus Automatischer Test”..
Kippschalter-Funktionen
(Mikrounterbrechung)
Kippschalter1
Ist dieser ON (EIN), kann die Frostschutz-Funktion (
) freigegeben
werden.
Kippschalter2
Ist dieser auf ON (EIN), wird Ventilatorbetrieb bei der gewählten
Drehzahl gestattet, selbst wenn der Sollwert erfüllt ist.
Kippschalter3
Ist dieser auf ON (EIN), wird die Temperaturwahl wie folgt einge-
schränkt:
Kühlung: wählbare Mindesttemperatur: 23°C.
Heizung: wählbare Maximaltemperatur: 21°C.
Kippschalter4
Ist dieser auf ON (EIN), wird Ventilatorbetrieb periodisch aktiviert,
selbst wenn der Sollwert erfüllt ist (Luft-Probenahme).
Kippschalter5
In Position ON ermöglicht er die Aktivierung der Funktion Booster
Heating (Zusätzliche Heizung)
Kippschalter-Konfi gurationen
(Mikrounterbrechung)
Kippschalter 1
OFF Frostschutz (
) gesperrt.
ON Frostschutz (
) freigegeben.
Kippschalter 2
OFF Lüftung durch Thermostat geregelt.
ON Kontinuierliche Lüftung.

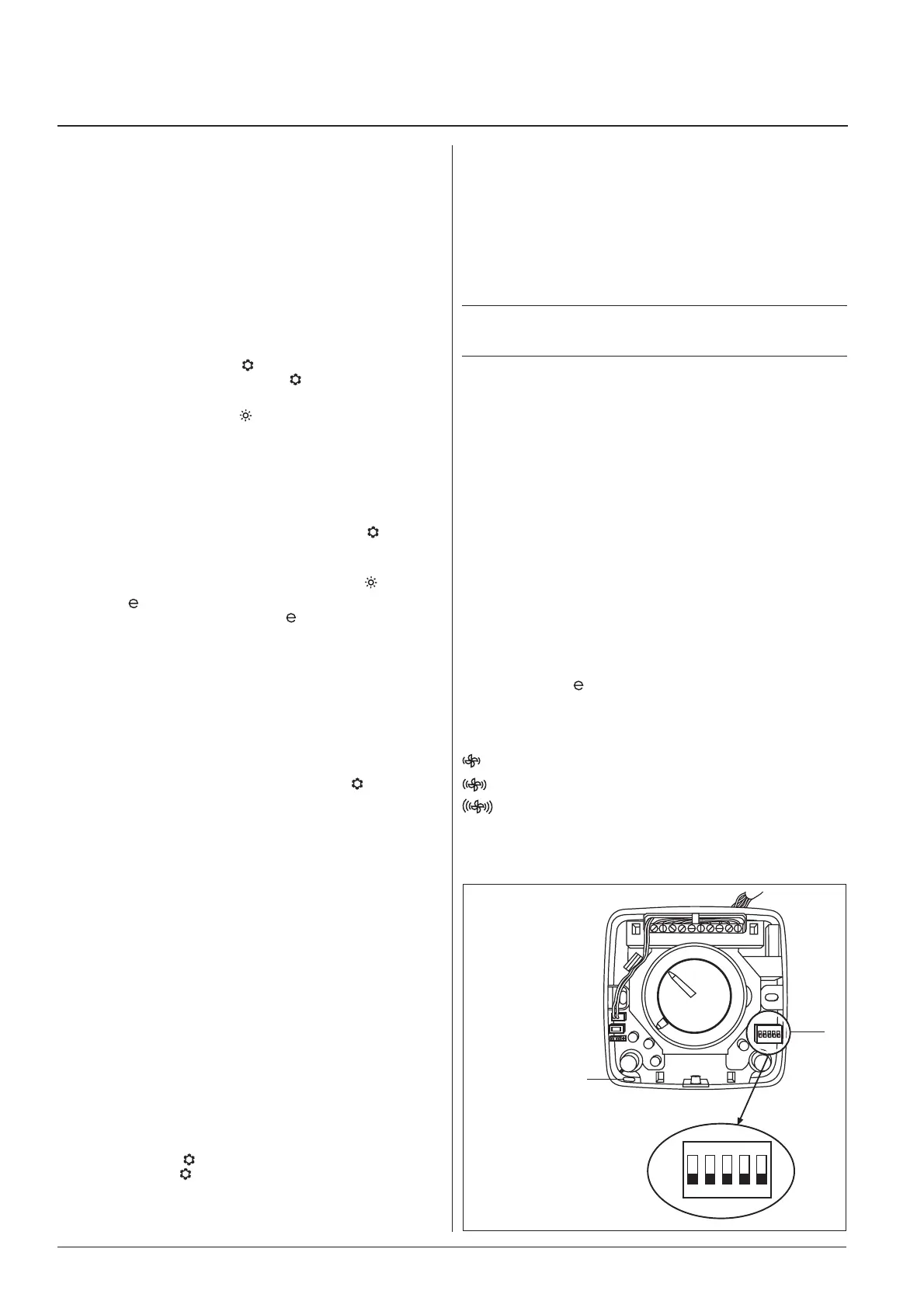

Abb. 8
Interner Temperatursensor
Kippschalter-Wahl
Kippschalter 3
OFF Temperaturblockierung gesperrt.
ON Temperaturblockierung freigegeben.
Kippschalter 4
OFF Luft-Probenahme gesperrt.
ON uft-Probenahme freigegeben.
Kippschalter 5
OFF “Booster Heating” desaktiviert.
ON “Booster Heating” aktiviert.
ANMERKUNG:
Bei der werkseitigen Einstellung sind alle Kippschalter in der
OFF-Position.
Diagnose-Warnungen
Folgende Alarmsituationen werden angezeigt:
Defekte Sensoren: die rote LED blinkt.
Mögliche Ursachen:
Defekt oder Kurzschluss des internen Sesnors;
Defekt oder Kurzschluss des Wassertemperatur-Sensors.
Inkorrekte Konfi guration
Die gelbe LED blinkt alle 0,25 Sekunden auf.
Das geschieht, wenn:
In der Steuerung sind beide zentralisierten Signale “ RC und RH“
für den Jahreszeitenwechsel vorgesehen.
Automatischer Test
Die Funktion “Automatischer Test” wird durch Gedrückthalten des
Knopfes für jahreszeitabhängige Umschaltung und gleichzeitiges
Drücken der Taste “
” dreimal innerhalb einer Sekunde aktiviert. So
ist es möglich, den Anlauf aller Ventilator-Konvektoren zu prüfen.
Die blaue und die rote LED beginnen zu blinken.
Jedes Gerät wird 10 Sekunden lang in der folgenden Sequenz
aktiviert:
Niedrige Ventilatordrehzahl.
Mittlere Ventilatordrehzahl.
Hohe Ventilatordrehzahl.
CV Automatisches Kaltwasserventil.
HV Elektroventil Warmwasser.
