Mando electrónico Tipo B
E - 20
Control
ON
1 2 3 4 5
OFF
Botón de conmutación estacional
Este botón permite seleccionar el modo de funcionamiento, refrige-
ración, calefacción o automático.
Botón de ahorro energético
Este botón activa la función de ahorro energético que modifi ca la
temperatura de la habitación de la forma siguiente: Durante la cale-
facción, se disminuye la temperatura seleccionada 4ºC. Durante la
refrigeración, se aumenta la temperatura seleccionada 4ºC.
Indicadores luminosos
LED azul
Encendido modo de refrigeración (
).
Parpadeante modo de protección frente a heladas(
).
LED rojo
Encendido modo de calefacción (
).
Parpadeante Fallo (fallo del sensor o no conectado).
LED rojo (A )
Encendido modo automático (A).
LED azul + LED rojo
Ambos
encendidos automático (A) - refrigeración (
).
LED rojo + LED rojo
Ambos
encendidos automático (A) - calefacción (
).
LED rojo (
)
Encendido modo de ahorro energético
.
Parpadeante Contacto externo está abierto.
LED rojo / azul
Parpadeante modo “autodiagnóstico”.
Funciones del conmutador Dip
(microinterruptor)
Conmutador Dip Nr. 1
En la posición ON activa la protección frente a heladas (
).
Conmutador Dip Nr. 2
En la posición ON permite el funcionamiento del ventilador a la
velocidad seleccionada incluso si se cumple el valor de consigna.
Conmutador Dip Nr. 3
En la posición ON estringe el rango de selección de temperaturas a
los siguientes límites:
Calefacción: temperatura mínima seleccionable: 23°C.
Refrigeración: temperatura máxima seleccionable: 21°C.
Conmutador Dip Nr. 4
En la posición ON se activa periódicamente el ventilador incluso si
se cumple el valor de consigna (muestreo de aire).
Conmutador Dip Nr. 5
En posición ON, permite la activación de la función Booster Heating
(Calefacción suplementaria)
Confi guraciones del conmutador Dip
(microinterruptor)
Conmutador Dip Nr. 1
OFF Protección frente a heladas (
) desactivada.
ON Protección frente a heladas (
) activada.
Conmutador Dip Nr. 2
OFF Ventilación controlada por termostato.

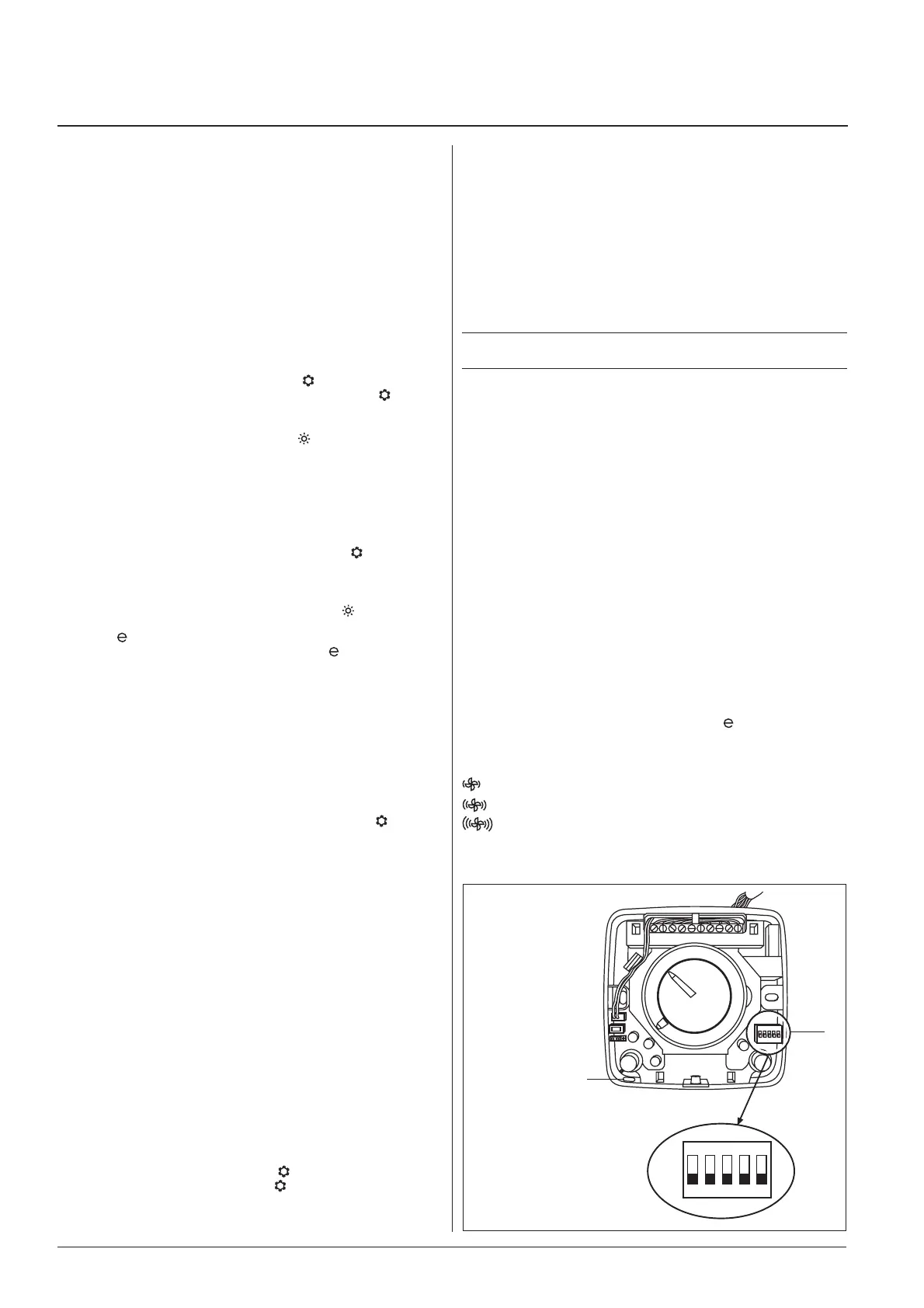

Fig. 8
Sensor interno de temperatura
Conmutador Dip
ON Ventilación continua.
Conmutador Dip Nr. 3
OFF Bloqueo de temperatura desactivado.
ON Bloqueo de temperatura activado.
Conmutador Dip Nr. 4
OFF Muestreo de aire desactivado.
ON Muestreo de aire activado.
Conmutador Dip Nr. 5
OFF Booster Heating desactivado
ON Booster Heating activado
NOTA: En fábrica todos los conmutadores Dip se sitúan en la
posición OFF.
Avisos de diagnóstico
Se indican las siguientes alarmas:
Defectos en los sensores: el LED rojo parpadea.
Posibles causas:
• Fallo o cortocircuito del sensor interno;
• Fallo o cortocircuito del sensor de temperatura del agua.
Confi guración incorrecta
El LED amarillo parpadea cada 0,25 segundos.
Esto ocurre cuando:
• en el control cuando las dos señales de conmutación estacional
centralizada “RC y RH” están activadas.
Autodiagnóstico
La función de autodiagnóstico se activa manteniendo pulsado el
botón de conmutación estacional y pulsando al mismo tiempo tres
veces en un período de un segundo el botón “
”. De esta forma es
posible comprobar el arranque de todos los fan coils.
Los LEDs azul y rojo parpadearán. Cada una de las diferentes uni-
dades se activará durante 10 segundos con la siguiente secuencia:
Velocidad del ventilador baja.
Velocidad del ventilador media.
Velocidad del ventilador alta.
CV Válvula de agua fría motorizada.
HV electroválvula agua caliente
