48VL-C, 48VL-E: Installation Instructions
Manufacturer reserves the right to change, at any time, specifications and designs without notice and without obligations.
7
A09051
NOTE: See dimensional drawing for corner weights.

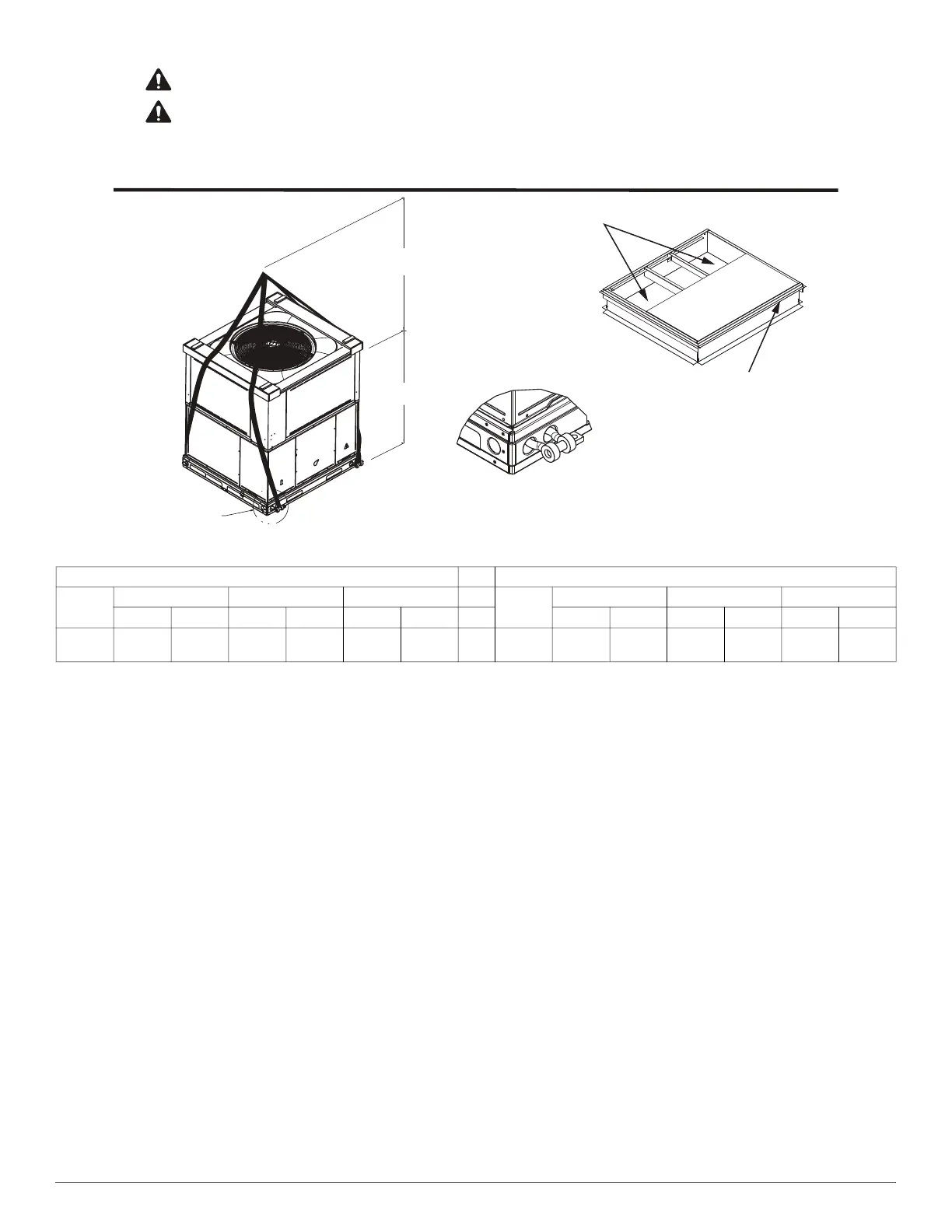

Fig. 6 – Unit Suggested Rigging
SMALL CABINET LARGE CABINET
Unit
24 30 36
Unit
42 48 60
lb kg lb kg lb kg lb kg lb kg lb kg
Rigging
Weight
329 149 361 164 390 177
Rigging
Weight
455 206 480 218 497 225
ACCESS PANELS MUST BE IN PLACE WHEN RIGGING.
PANNEAUX D'ACCES DOIT ĂŠTRE EN PLACE POUR MANIPULATION.
50CY502286 2.0
CAUTION - NOTICE TO RIGGERS
PRUDENCE - AVIS AUX MANIPULATEUR
Use top skid as spreader bar. / Utiliser la palette du haut comme barre de répartition
SEAL STRIP MUST BE IN
PLACE BEFORE PLACING
UNIT ON ROOF CURB
DUCTS
DETAIL A
VOIR DÉTAIL A
MINIMUM HEIGHT: 36" (914.4 mm)
HAUTEUR MINIMUM
UNIT HEIGHT
HAUTEUR D'UNITÉ
SEE DETAIL A
VOIR DÉTAIL A
BANDE SCELLANT DOIT ĂŠTRE
EN PLACE AVANT DE PLACER
L'UNITÉ SUR LA BASE DE TOIT
