8
ACCESS PANELS MUST BE IN PLACE WHEN RIGGING.
PANNEAUX D'ACCES DOIT ÊTRE EN PLACE POUR MANIPULATION.
50CY502286 2.0
CAUTION - NOTICE TO RIGGERS
PRUDENCE - AVIS AUX MANIPULATEUR
Use top skid as spreader bar. / Utiliser la palette du haut comme barre de répartition
SEAL STRIP MUST BE IN
PLACE BEFORE PLACING
UNIT ON ROOF CURB
DUCTS
DETAIL A
VOIR DÉTAIL A
MINIMUM HEIGHT: 36" (914.4 mm)
HAUTEUR MINIMUM
UNIT HEIGHT
HAUTEUR D'UNITÉ
SEE DETAIL A
VOIR DÉTAIL A
BANDE SCELLANT DOIT ÊTRE
EN PLACE AVANT DE PLACER
L'UNITÉ SUR LA BASE DE TOIT
A09051
Standard Copper Tube Aluminum Fin
SMALL CABINET LARGE CABINET
Unit
24
30
Unit
36
42 48 60
lb kg
lb kg lb kg
lb kg lb kg lb kg
Rigging Weight 352 160
359 163
Rigging Weight
455 206
455 206 500 227 520 236
NOTE: See dimensional drawing for corner weights.
Optional Copper Tube Copper Fin
SMALL CABINET LARGE CABINET
Unit
24
30
Unit
36
42 48 60
lb kg
lb kg lb kg
lb kg lb kg lb kg
Rigging Weight 390 177
416 189
Rigging Weight
517 235
517 235 584 265 610 277
NOTE: See dimensional drawing for corner weights.

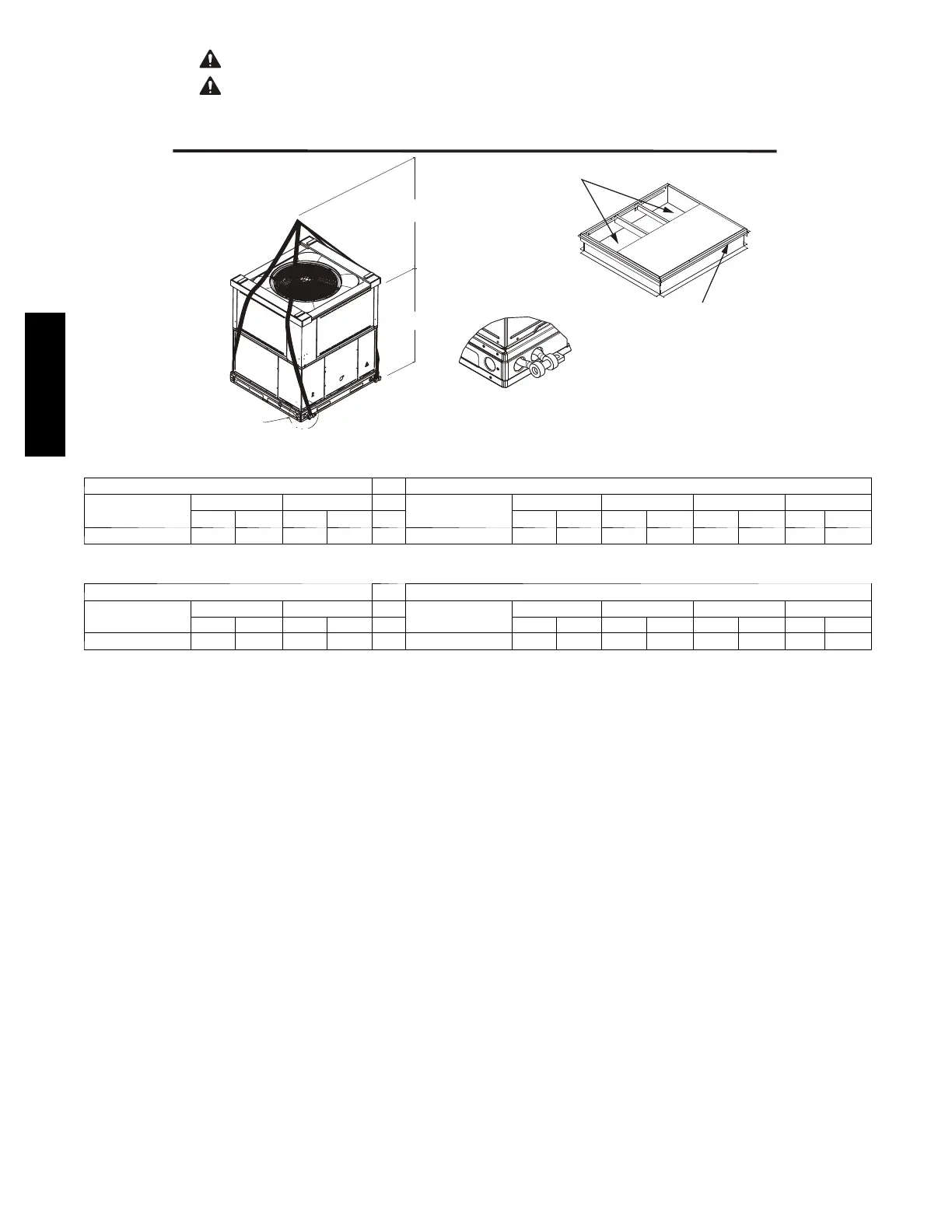

Fig. 6 -- Suggested Rigging
