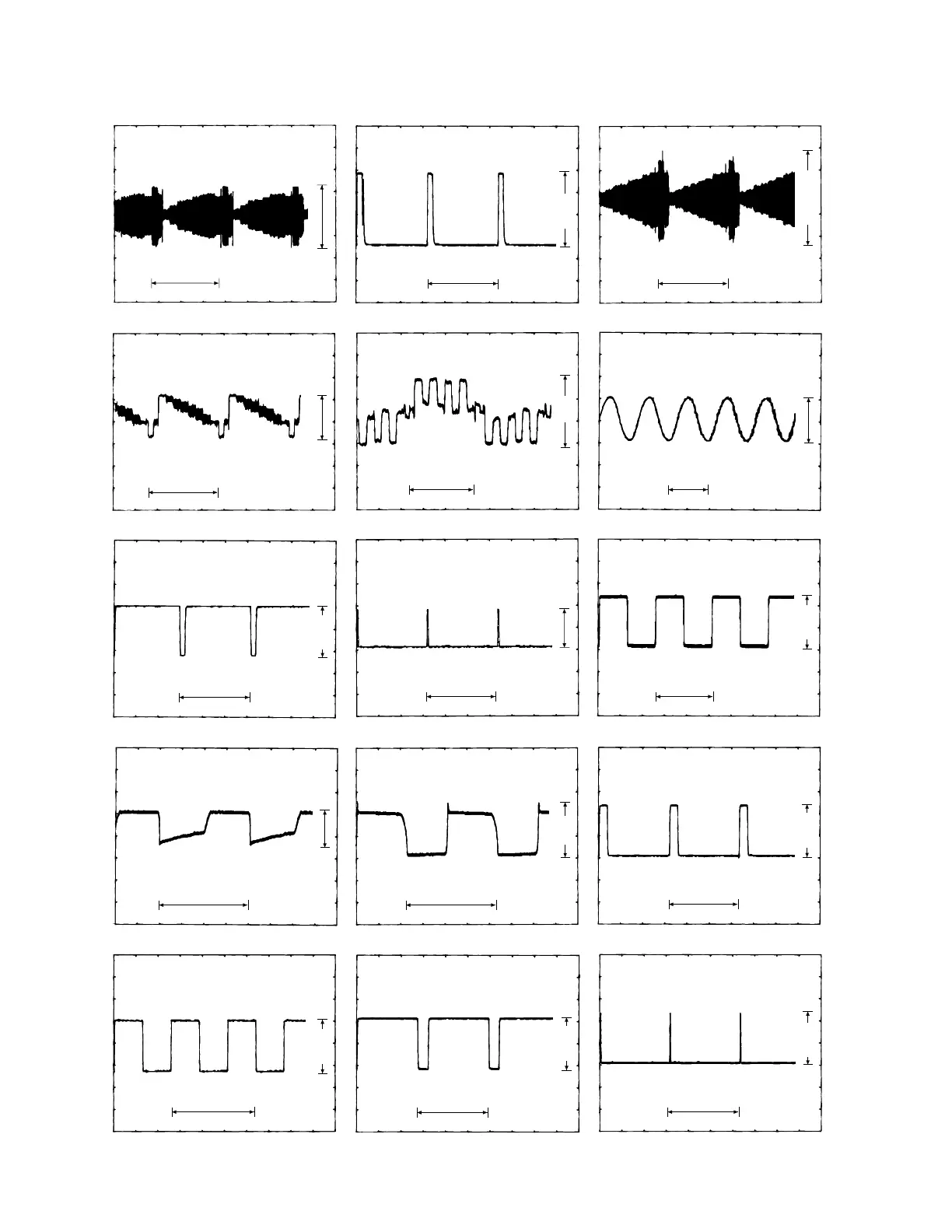

WAVEFORMS
63.5µs
520mV
1
Q200 Collector
63.5µs
3.3V
2 IC200 Pin 23
63.5µs
230mV
3 IC200 Pins 19,20
63.5µs
1.0V
4 IC200 Pin 18
63.5µs
4V
5
IC300 Pins 32,34,36
0.17µs
0.2V
6 IC300 Pin 26
63.5µs
2.8V
7
IC300 Pin 21
63.5µs
3.6V
8
IC300 Pins 4,5
125µs
2.8V
9
IC300 Pin 39
8µs
1.6V
0 Q111 Base
8µs
12V
A
Q111 Collector
63.5µs
4.8V
B
IC700 Pin 1
125µs
4.6V
C
IC700 Pin 2
63.5µs
4.8V
D IC700 Pin 3
63.5µs
4.8V
E
IC700 Pin 4
