Pantalla LCD de mensajes deslizantes
La pantalla LCD de mensajes
deslizante en la esquina superior izquierda del panel de control indica
las distintas condiciones y los mensajes de estado según se describen en la sección Instrucciones de
operación a continuación.
INSTRUCCIONES DE OPERACIÓN
ADVERTENCIA: PARA REDUCIR EL RIESGO DE LESIONES O DAÑO A LA PROPIEDAD:
Siempre
desconecte el enchufe de CA del tomacorriente de CA primera antes de desconectar el cargador de la
batería que se está cargada.
Instalación de la unidad
Asegúrese de que se han comprendido todas las instrucciones de operación y las precauciones de
seguridad, y que todas las personas que usan el cargador las cumplen atentamente. Siga los pasos
detallados en las “Instrucciones importantes de seguridad” de este manual.
Después de haber conectado correctamente las pinzas del cargador, enchufe el cargador en un
tomacorriente de 120 V de CA. La unidad entrará en el modo de espera y la pantalla LCD mostrará el
mensaje de “STANDBY”, indicando que la unidad está correctamente configurado y listo para usar.
Nota:
La pantalla LCD muestra NO BATTERY CONNECTED (Sin conexión de batería) cuando la unidad está encendida y no
hay una batería conectada al cargador.
Si hay algún problema con las conexiones o la batería, la pantalla LCD mostrará un mensaje de condición de falla.
Consulte la sección “Detección de problemas” de este manual de instrucciones y tome la medida correcta.
Carga de la batería
1. Instale la unidad como se describe en la sección “Instalación de la unidad”.
2. Cuando en la LCD aparece el mensaje “STANDBY” (en espera), presione el botón Charge (de carga)
en el panel de control. Luego, la LCD mostrará el nivel de carga (por ejemplo: 10.8 A CHARGING
[Cargando 10.8 A]).
3. Cuando la unidad esté completamente cargada, la LCD mostrará BATTERY FULLY CHARGED (batería
completamente cargada).
Nota:
Una vez que la batería esté completamente cargada, la unidad NO se apagará en forma automática. Pasará al
modo Float Charging (de carga flotante).
4. Debe presionar el botón Charge (de carga) nuevamente. La LCD mostrará STANDBY (en espera) y la
unidad estará en el modo de espera.
5. Desconecte el cargador de la batería, tomando los siguientes pasos en orden: a) desconecte el
enchufe de la tomacorriente de CA, b) retirar la pinza del chasis del vehículo, y luego c) retirar la
abrazadera de la terminal de la batería. Observar las “Instrucciones de seguridad importantes” en la
parte frontal de este manual cuando desconecte.
Carga flotante automática
Carga flotante automática es ideal para mantener una batería completamente cargada. Se remata de la
batería automáticamente según sea necesario para mantener la batería completamente cargada todo
el tiempo. Se remata de la batería automáticamente según sea necesario para mantener la batería
completamente cargada todo el tiempo.
1. Siga los pasos 1 a 3 en la sección “Carga de la batería”.
2. Cuando la unidad está completamente cargada, la pantalla LCD muestra la batería completamente
cargada. La unidad entrará en modo de carga flotante automática.
3. Mantenga la corriente alterna y batería conectada. El cargador vigila la batería, recarga según sea
necesario. La unidad permanece en el modo de carga flotante siempre y cuando que el cargador
está conectado a la batería y enchufado en un tomacorriente AC funcionamiento.
4. Para salir del modo Float Charging (de carga flotante), presione el botón Charge (de carga). La LCD
mostrará “STANDBY” y la unidad estará en el modo Standby (en espera).
5. Desconecte el cargador de la batería, tomando los siguientes pasos en orden: a) desconecte el
enchufe de la tomacorriente de CA, b) retirar la pinza del chasis del vehículo, y luego c) retirar la
abrazadera de la terminal de la batería. Observar las “Instrucciones de seguridad importantes” en la
parte frontal de este manual cuando desconecte.
Comprobación de la tensión de la batería
1. Instale la unidad como se describe en la sección “Instalación de la unidad”.
2. Cuando “
STANDBY” (en espera)
aparezca en la pantalla LCD, pulse el botón de voltaje de la batería en
el panel de control. La pantalla LCD muestra el voltaje actual de la batería conectada (por ejemplo: 12.8V)
durante 10 segundos. Pulse el botón de tensión de la batería de nuevo para devolver la unidad al modo de

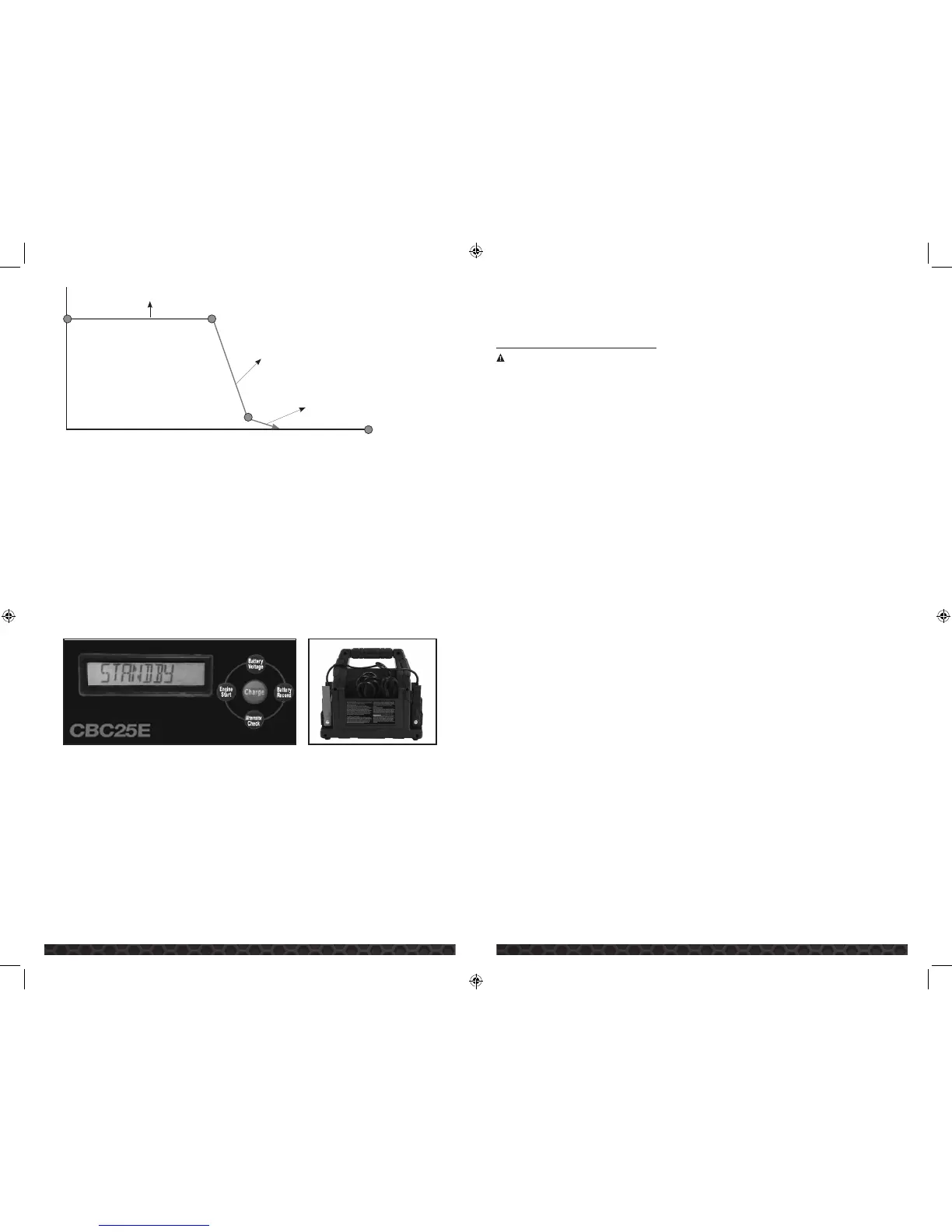

SONIDO
SONIDO
ETAPA TRES
CARGA COMPLETA
ETAPA UNO
ETAPA DOS
SONIDO
SIN SONIDO
Etapa uno:
carga rápida de arranque a 25 A: proporciona el máximo amperaje de carga para
“despertar” a cualquier batería de 12 voltios que corresponda y permite el rápido arranque del
motor. Cuando la batería alcanza un voltaje máximo y seguro predeterminado, el cargador emitirá
automáticamente una señal sonora y pasará a la etapa 2 del proceso de carga.
Etapa dos:
la carga de absorción mantiene la carga máxima posible a un voltaje constante y seguro
predeterminado. Durante esta fase, el voltaje de carga permanece constante, en tanto que la corriente
real de carga se reduce para permitir la transferencia máxima de energía química interna apropiada. A
fines de la etapa 2, el corcel se cambiará a automáticamente la etapa 3 modo de la carga.
Etapa tres:
se mantiene el voltaje de carga automáticamente hasta 100% y se reduce automáticamente
a un nivel predeterminado en tanto que la corriente se ajusta para una carga segura y efectiva de la
batería.
La característica de carga flotante automática es ideal para mantener una batería. Completa
automáticamente la batería al 100% según sea necesario para mantener completamente cargada la
batería todo el tiempo.
Controles y funciones
Panel de control
Almacenamiento para cables y pinzas
(en la parte posterior de la unidad)
Botones de funciones
Charge (Carga):
Analiza la batería y comienza el proceso de recarga. Si la batería está completamente
cargada, este botón coloca la unidad en el modo Float Charge (de carga flotante).
Battery Voltage (Voltaje de la batería): Es un control rápido que mide el voltaje de la batería. Este control
se repite en varios niveles de la carga eléctrica y las pruebas permiten al usuario determinar si el
alternador puede soportar las cargas.
Battery Recondition (Reacondicionamiento de la batería):
Es un modo automático que, una vez
que comienza, continúa durante 24 horas y luego se detiene. Una serie de pulsos eléctricos rompe la
forma cristalina del sulfato de plomo para volver a transformar este producto químico en electrolitos
de batería útiles. Se puede requerir más de 24 horas para retornar a las condiciones normales. Se
recomienda el reacondicionamiento periódico para mantener el rendimiento óptimo de una batería. Sin
embargo, si 5 ciclos no mejoran el rendimiento de la batería, no continúe y recicle la batería.
Alternator Check (Control del alternador):
Verifica que el alternador está soportando la carga eléctrica.
Engine Start (Arranque del motor):
Coloca el cargador en una secuencia de arranque del motor.
