Panneau de commande – Utilisation

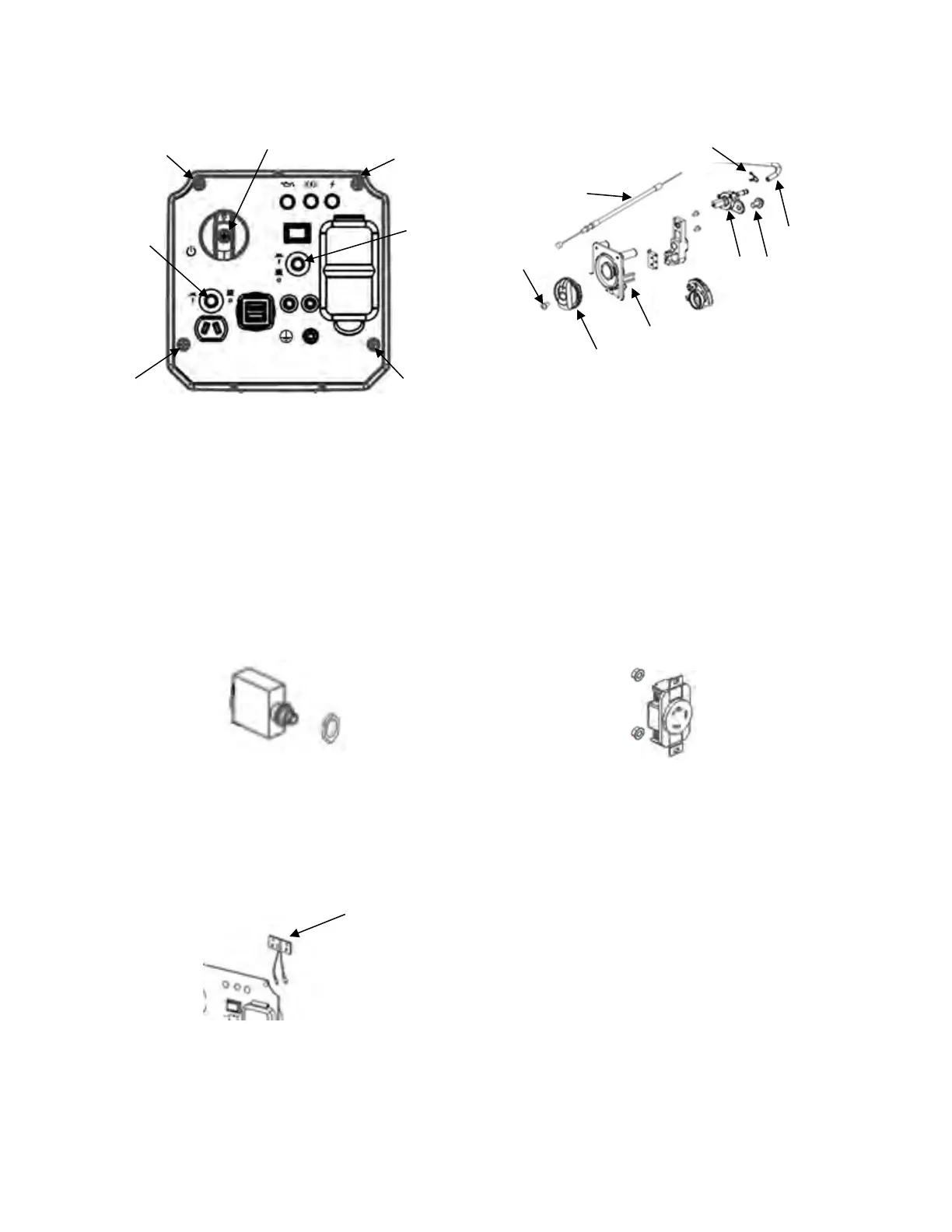

Retirez les quatre boulons (1). Retirez la vis du
commutateur du générateur (2) et tirez le
commutateur du générateur vers l’avant. Retirez
les écrous du disjoncteur (3) en les dévissant.
Tirez lentement le couvercle du panneau de
commande vers le haut et vers l’avant. Vérifiez
que les câbles peuvent bouger librement et ne
sont pas endommagés. Marquez les câbles pour
les identifier, puis débranchez les faisceaux de
câbles. Retirez le couvercle avant et placez-le sur
une surface qui le protègera de tout dommage.
Disjoncteurs :
Chaque disjoncteur est fixé au panneau à l’aide
d’un demi-écrou qui se trouve sur la partie
avant du panneau. Marquez les câbles pour les
identifier, puis débranchez le disjoncteur. Retirez
le demi-écrou de la partie avant du panneau, puis
retirez le disjoncteur de l’arrière de ce panneau.
Voyants DEL :
Les voyants DEL (1) sont fixés au panneau avec
un support installé à l’arrière du panneau.
Débranchez le faisceau du connecteur et retirez
le support. Retirez les voyants DEL du support.
Commutateur du générateur :
Le commutateur du générateur est fixé au
panneau à l’aide d’une vis (1). Retirez la vis et le
bouton (8) à l’avant du panneau. La bielle de
l’étrangleur (2) est fixée au commutateur du
générateur à l’arrière du panneau. La conduite
d’alimentation en carburant (4) est fixée grâce
à un collier (3) à l’arrière du réservoir (6) et est
fixée à l’arrière du commutateur du générateur
avec un boulon (5). Retirez le commutateur du
générateur (7) à l’arrière du panneau une fois
qu’il est débranché.
Prises et couvercles :
Chaque prise (DDFT, CC et USB) est fixée au
panneau à l’aide de deux écrous. Marquez les
câbles pour les identifier, puis retirez-les de la
prise. Retirez les écrous, puis retirez la prise de
l’arrière du panneau. Vous pouvez ensuite
retirer le couvercle de la prise de la partie avant
du panneau.
Borne de terre :
La borne de terre (1) est fixée au panneau
à l’aide d’un double écrou qui se trouve sur la
partie avant du panneau. Retirez le double
écrou de l’avant du panneau, puis retirez la
borne de terre de l’arrière du panneau.
