16

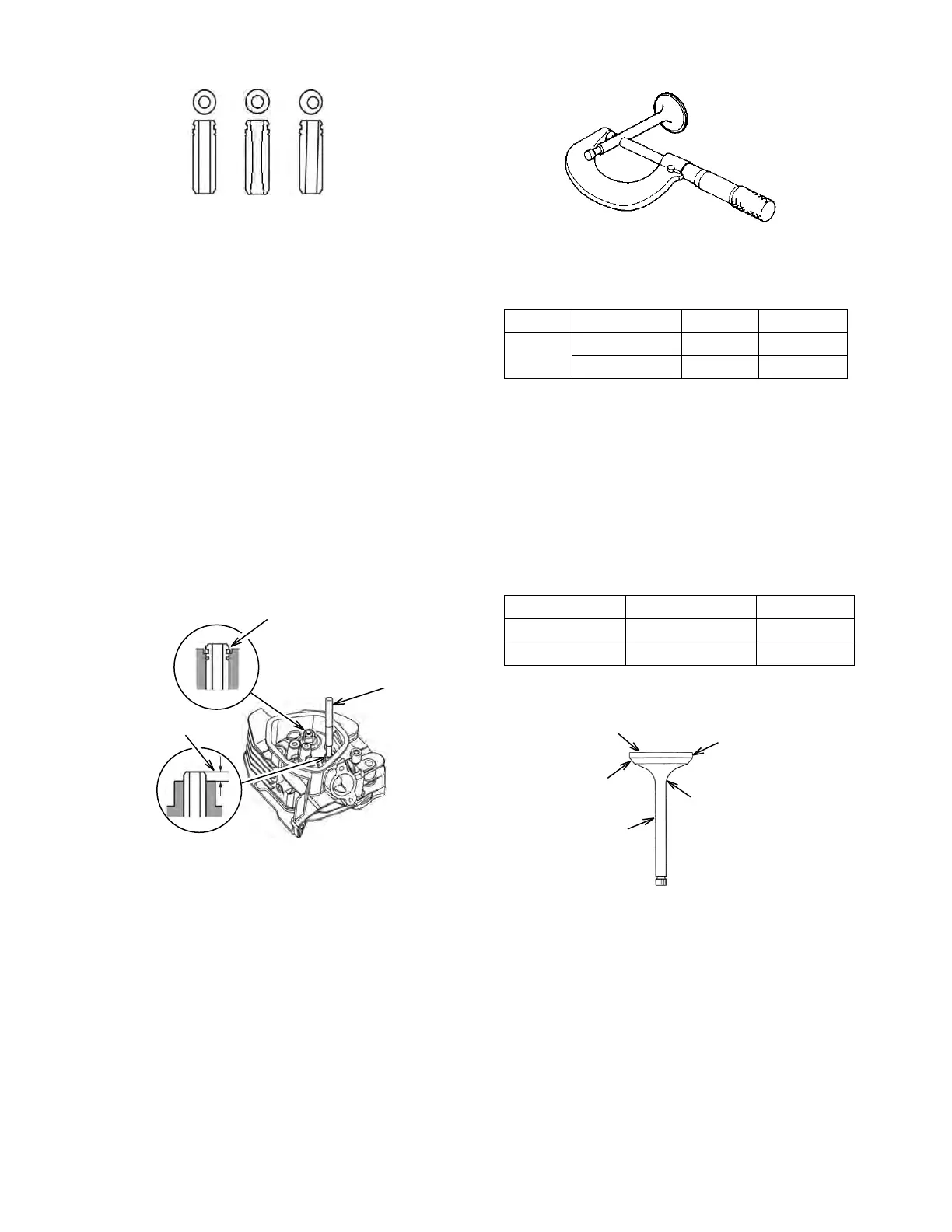

Vérifiez l’alésage du guide de soupape. Insérez la
soupape et vérifiez qu’elle bouge facilement
à travers l’orifice sans aucune oscillation. La figure 1
illustre un bon guide de soupape. La figure 2 illustre
un guide anormalement usé qui entraîne l’oscillation
de la soupape. À terme, la culasse peut se briser
et tomber dans la chambre de combustion,
endommageant le moteur. Ce guide de soupape
doit être alésé ou remplacé. La figure 3 illustre un
guide de soupape dont l’orifice n’est pas centré. Ce
guide de soupape doit être remplacé.
Guides de soupape – Remplacement :
Placez les nouveaux guides de soupape dans le
compartiment congélateur de votre réfrigérateur
pendant une heure. Utilisez un entraîneur de guide
de soupape pour faire sortir les anciens guides de
soupape. Veillez à ne pas endommager la culasse
lors de cette manipulation.
Installez les nouveaux guides de soupape du
côté du ressort de soupape de la culasse. Utilisez
l’entraîneur de guide de soupape (2) pour faire
entrer le guide de soupape d’échappement
jusqu’à ce que la pince soit entièrement
installée (1). Enfoncez le guide de soupape
d’admission jusqu’à ce que sa partie supérieure
ne dépasse la culasse que de 1 mm (3). Après
l’installation, vérifiez toute trace de dommages
sur chaque valve. Le cas échéant, répétez le
processus de retrait et d’installation en utilisant un
nouveau guide de soupape.
Utilisez un micromètre pour mesurer le diamètre
externe de la tige de la soupape. Reportez-vous
au tableau suivant.
Modèle :
Soupape :
Normal :
Minimum :
INV2000
Admission :
3,96 mm
3,87 mm
Échappement :
3,93 mm
3,835 mm
Remplacez la soupape si son diamètre est
inférieur ou égal au minimum requis.
Soustrayez le diamètre de la tige de soupape
à celui de l’alésage interne du guide de soupape
pour calculer le jeu entre la tige et le guide. Si le
jeu dépasse le maximum illustré dans le tableau
suivant, déterminez si la meilleure option pour
que ce jeu redescende dans l’intervalle accepté
est un nouveau guide ou une nouvelle soupape.
Soupape :
Normal :
Maximum :
Admission :
0,015 à 0,042 mm
0,30 mm
Échappement :
0,050 à 0,077 mm
0,30 mm
Soupapes :
Vérifiez si les soupapes sont usées. Vérifiez si la
culasse (1), le bord de la soupape (2) et le collet
de la soupape (3) sont endommagés ou
comportent des surfaces brûlées. Vérifiez si le
col de la soupape (4) est anormalement usé.
Vérifiez si la tige de soupape (5) comporte des
usures, des rayures ou des courbures. En cas
de dommage, remplacez la soupape.
1
2
3
1
2
3
1
2
3
4
5
