10 cdvigroup.com
1

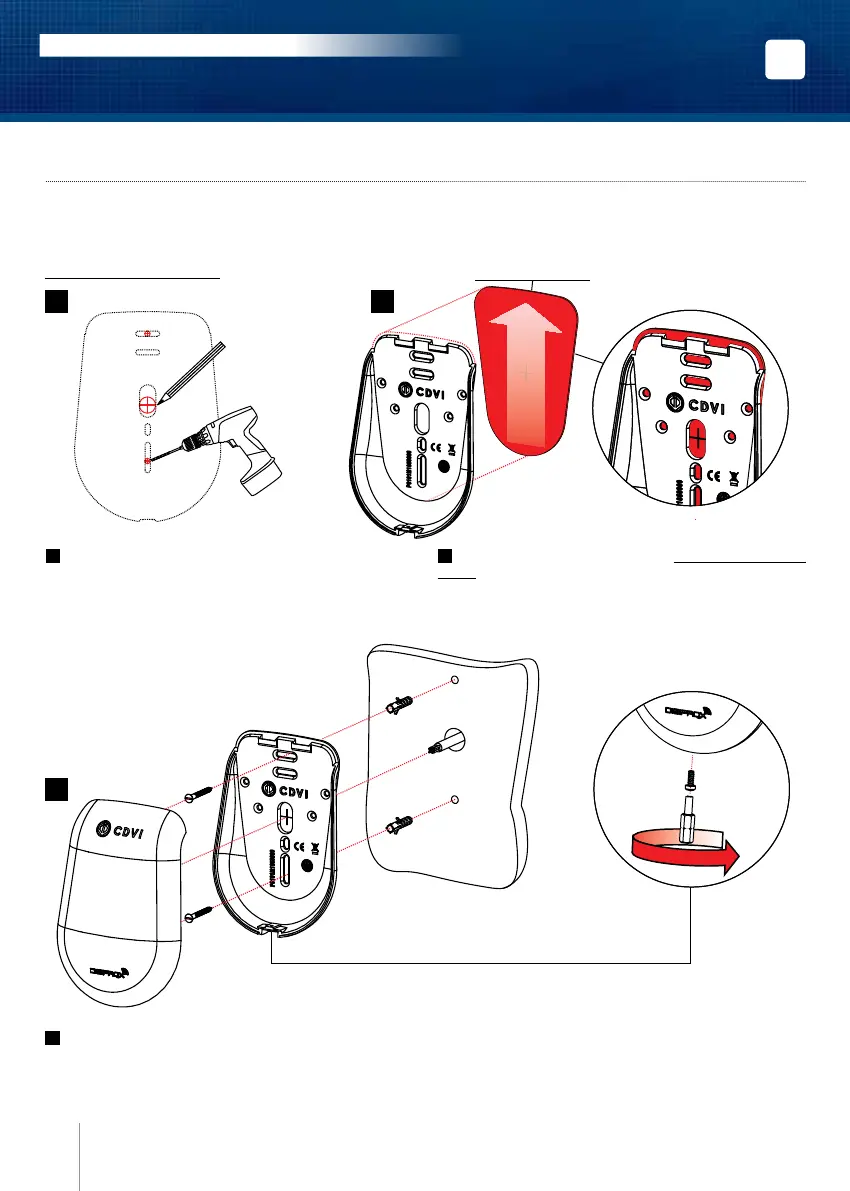

A l’aide du fond du lecteur, prenez les marques pour
xer le produit. Percez le support de montage au niveau
des marques (diamètres préconisés : Ø5 mm et Ø15 mm).
Grâce au schéma de câblage, prévoyez la sortie des câbles
cachés dans la surface ou à l’extérieur (moulure).
2
Placez le joint au dos du lecteur en commençant par
le bas. (g. a). Le joint doit dépasser d’environ 2 mm au
niveau du sommet de la partie arrière du lecteur (g. b).
4] MONTAGE
Réf: SOLARPW- SOLARPB
Après avoir vérié que le kit de montage est complet, vous allez pouvoir procéder à l’installation nale de votre
lecteur. Réunissez le matériel approprié (Perçeuse, tournevis, mètre,…) et suivez les recommandations de
montage qui correspondent au lecteur que vous allez installer.
1
3
2
g. a
g. b
g. c
3
Placez les chevilles dans les trous, connectez les ls aux borniers (voir schéma de câblage page 5), puis xez le
lecteur avec la vis TORX
®
grâce à l’outil TORX
®
(g. c). N’oubliez pas de placer la varistance au niveau du système
de verrouillage (Voir page 2 “Rappels et recommandations”).
Joint d’étanchéité
FR
SOLARPW-SOLARPB-STARPW-STARPB
Lecteurs Proximité Wiegand 125 KHz
INSTALLATION MANUAL
