CDVI V3SR - Page 14

SE SE
V1SR - V3SR - V4SR - V5SR
Utanpåliggande magnetlås för inomhusbruk
14 cdvigroup.com

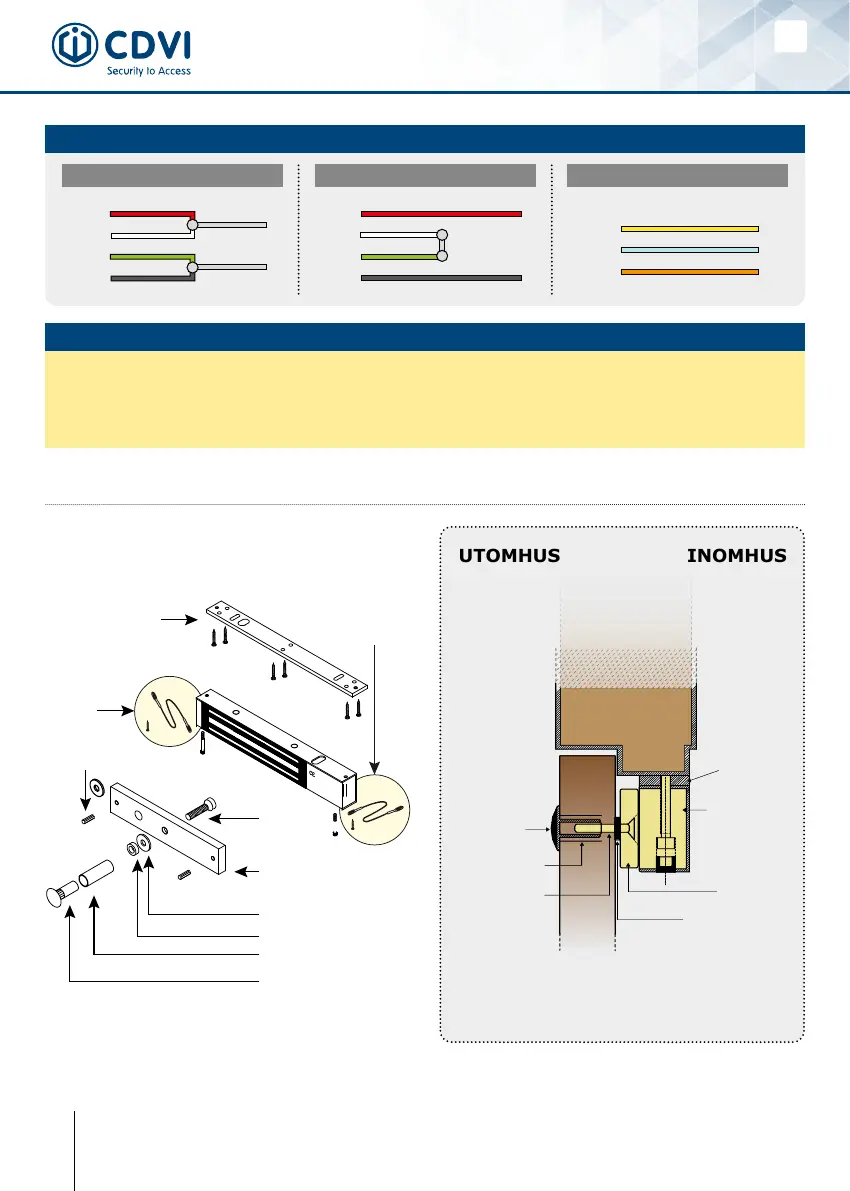

ANSLUTNING UTAN KRETSKORT
12V DC 24V DC CONTACT
Röd
Röd
Gul NC
Blå COM
Orange NO
+
+
Vit
Vit
-
-
Grön
Grön
Svart Svart
Kontrollera att byglingen sitter rätt innan elektromagneten förses med ström.
En felaktigt placerad bygel kan skada elektromagneten. Den här typen av skada
täcks inte av garantin.
VIKTIGT
6] MONTERING (EXEMPEL: V3SR)
Monterings-
fäste
Säkerhets-
vajer
Säkerhets-
vajer
Ankarplatta
Skruv
M8
Fästbult
Distanshylsa
Gummibricka
Styrpinne
Bricka
Gummibricka
Monterings
fäste
DÖRRKARM
Utåtgående dörr
(Slagdörr)
Elektromagnet
Ankarplatta
Fästbult
Distanshylsa
Skruv M8
UTOMHUS
INOMHUS
DÖRR
Montering på dörr som öppnas utåt
(slagdörr)
