CDVI V3SR - Page 15

SE SE
V1SR - V3SR - V4SR - V5SR
Utanpåliggande magnetlås för inomhusbruk
15cdvigroup.com

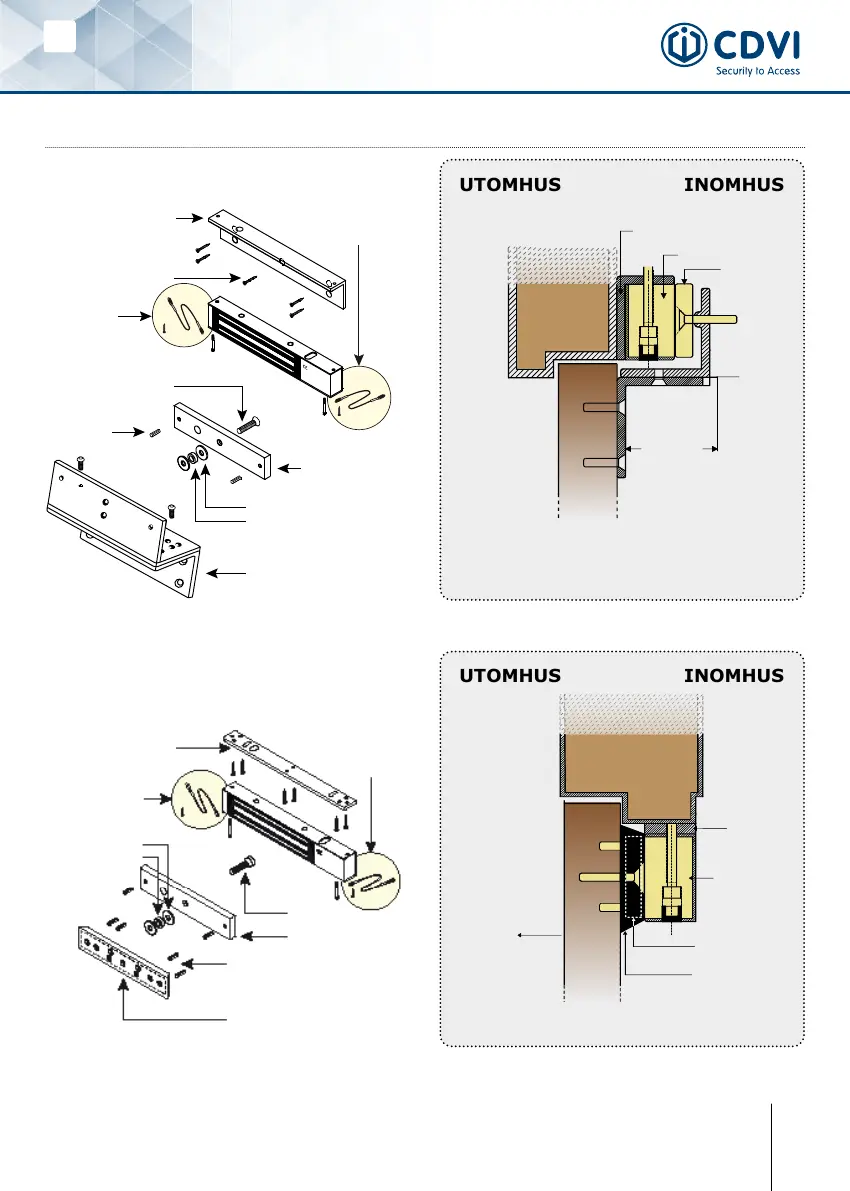

7] INSTALLATION MED TILLBEHÖR
Monteringsplatta
AMA3 - AMA5
Dörr som öppnas utåt
UTOMHUS
INOMHUS
Installation med monteringsplatta
för ankarplattan
Monteringsplatta
AMA3 eller AMA5
Monterings-
fäste
DÖRRKARM
Elektromagnet
Ankarplatta
DÖRR
Utåtgående
dörr
Ankarplatta
Skruv
M8
Säkerhets-
vajer
Monterings-
fäste
Säkerhets-
vajer
Gummibricka
Bricka
Styrpinne
Elektromagnet
Ankarplatta
Reglerbart
Inåtgående dörr
(installerade med “L” och “Z” vinkelfästen).
Vinkelfäste “Z”
Z3Z4Z5
Vinkelfäste “L”
- L3L4 (300 - 400 Kg)
- L5 (500 kg)
“L”-format
vinkelfäste
“Z”-format
vinkelfäste
Montering på dörr som öppnas inåt
Monteringsskruv
Gummibricka
Styrpinne
Bricka
Ankarplatta
Skruv M8
DÖRRKARM
UTOMHUS
INOMHUS
DÖRR
Säkerhetsvajer
Säkerhets-
vajer
