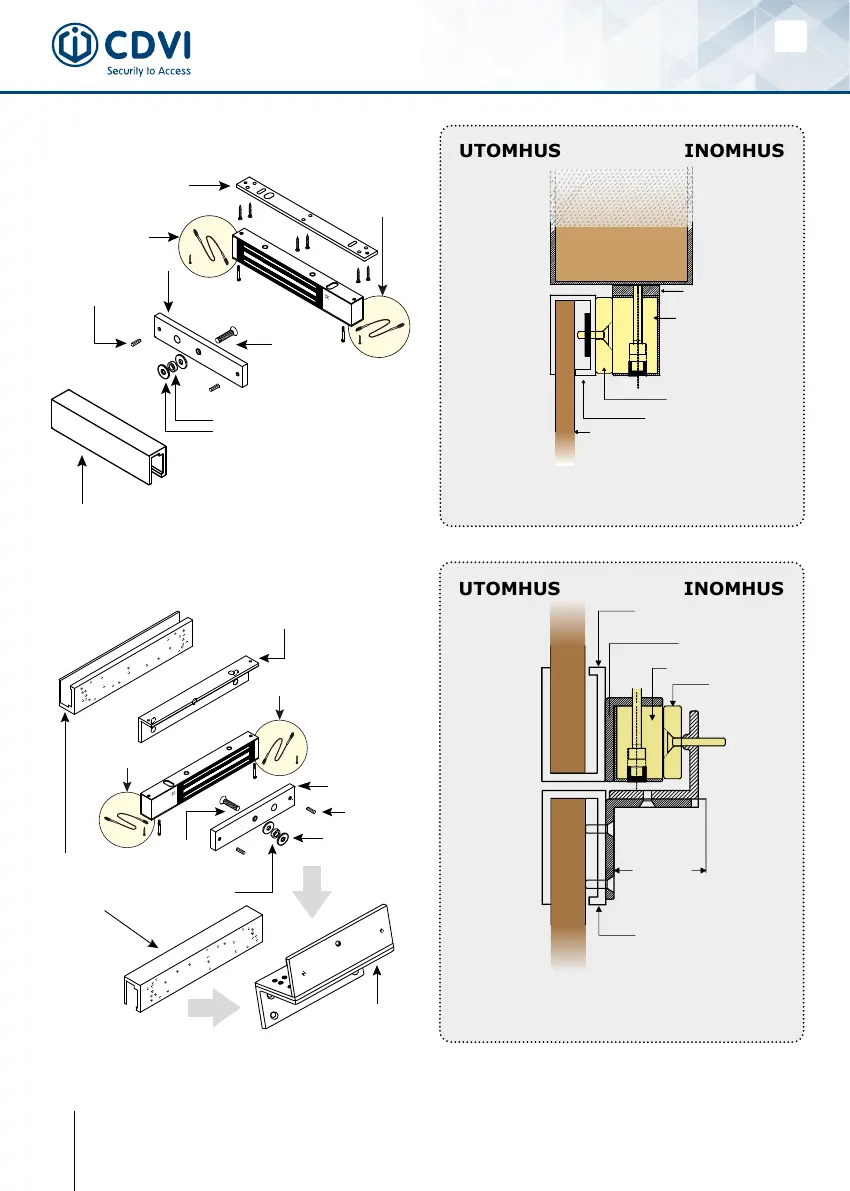

CDVI V3SR - Page 16

SE SE
V1SR - V3SR - V4SR - V5SR
Utanpåliggande magnetlås för inomhusbruk
16 cdvigroup.com
Monteringsfäste
Ankarplatta
Monteringsfäste för ankarplatta
på glasdörr UBKU
Gummibricka
Styrpinne
Bricka
Skruv för
ankarplatta
Utåtgående dörr (installerad med
monteringsfäste för glasdörr UBKU).
Installation med monteringsfäste för
glasdörr
UTOMHUS
INOMHUS
Dörrkarm
Elektromagnet
Ankarplatta
Monteringsfäste
för glasdörrar (UBKU)
Dörr
Monteringsfäste
Elektromagnet
Z3Z4Z5
L3L4L5
Ankarplatta
Dörr
Glasvägg
Reglerbart
UBKP
Inåtgående dörr
(installerad med monteringsplatta för ankarplattan på
glasdörr, samt med “Z”-format vinkelfäste för
elektromagneten på glasdörrar.
Installation med fästen
för glasdörrar
Monterings-
fäste för
glasdörr
UBKP
UBKP
Gummibricka
Bricka
Ankarplatta
Skruv för
ankarplattan
Styrpinne
UTOMHUS
INOMHUS
“Z”-format
vinkelfäste, Z3Z4Z5
“L”-format
vinkelfäste
- L3L4 (300 - 400 Kg)
- L5 (500kg)
Säkerhets-
vajer
Säkerhetsvajer
Säkerhets
vajer
Säkerhetsvajer
