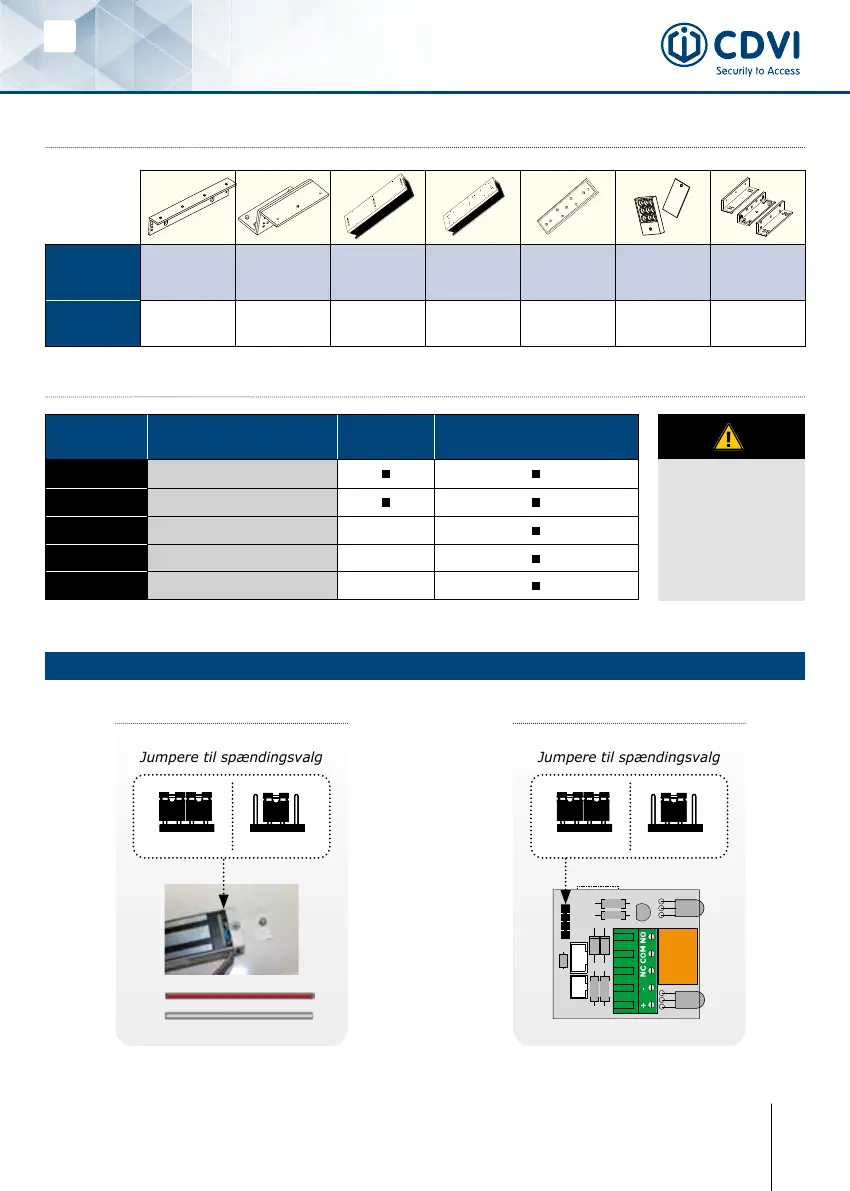

5] TILSLUTNINGER
NO / NC-signalet skifter kun, når magnetlåsen er låst, ikke når døren er lukket.
TERMINAL-
BLOK
TILSLUTNING
V3S
V4S - V5S
V3SR - V3SRB - V4SR
V4SRB - V5SR - V5SRB
+ 12 or 24V dc
- - 0 V
N.C NC (Normally closed) -
COM COM -
N.O NO (Normally open) -
MED INDBYGGET PCB-KORT
Fabriks-
indstilling:
12 V
12V dc24V dc 24V dc
Jumpere til spændingsvalg
Jumpere til spændingsvalg
4] TILBEHØR
Produkt
L3L4L5 Z3Z4Z5 UBKU UBKP AMA3AMA5
DPM300
DPM500
LZ1
Beskrivelse
”L”-formet
vinkelbeslag
”Z”-formet
vinkelbeslag
Monteringsplade
(ankerplade)
- glasdør
Monteringsplade
(elektromagnet)
– glasdør
Monteringsplade
(ankerplade)
Dørpositions-
indikering
Monteringssæt:
vinkelbeslag L & Z
til V1SR (180 kg.)
V1SR V3S__ - V4S__ - V5S__
Elektro-
magnet
Anker-
plade
Monterings-
beslag
Styretap
5x16
Stålskive
Træskrue
4x25
Nøgle
3 mm
Nøgle
5 mm
1 1 1 2 2 7 1 1
Skrue
M8x35
Skrue
M8x25
Selvskærende
skrue 3x8
Afstands-
muffe
Monterings-
bolt
Sikkerheds-
wire
Gummi-
skive
Brugs-
anvisning
1 11 1 1 1 2 1 1
Rød
+
Hvid
-
