V1SR - V3SR - V4SR - V5SR
Uden påliggende magnetlås til indendørsbrug
22 cdvigroup.com

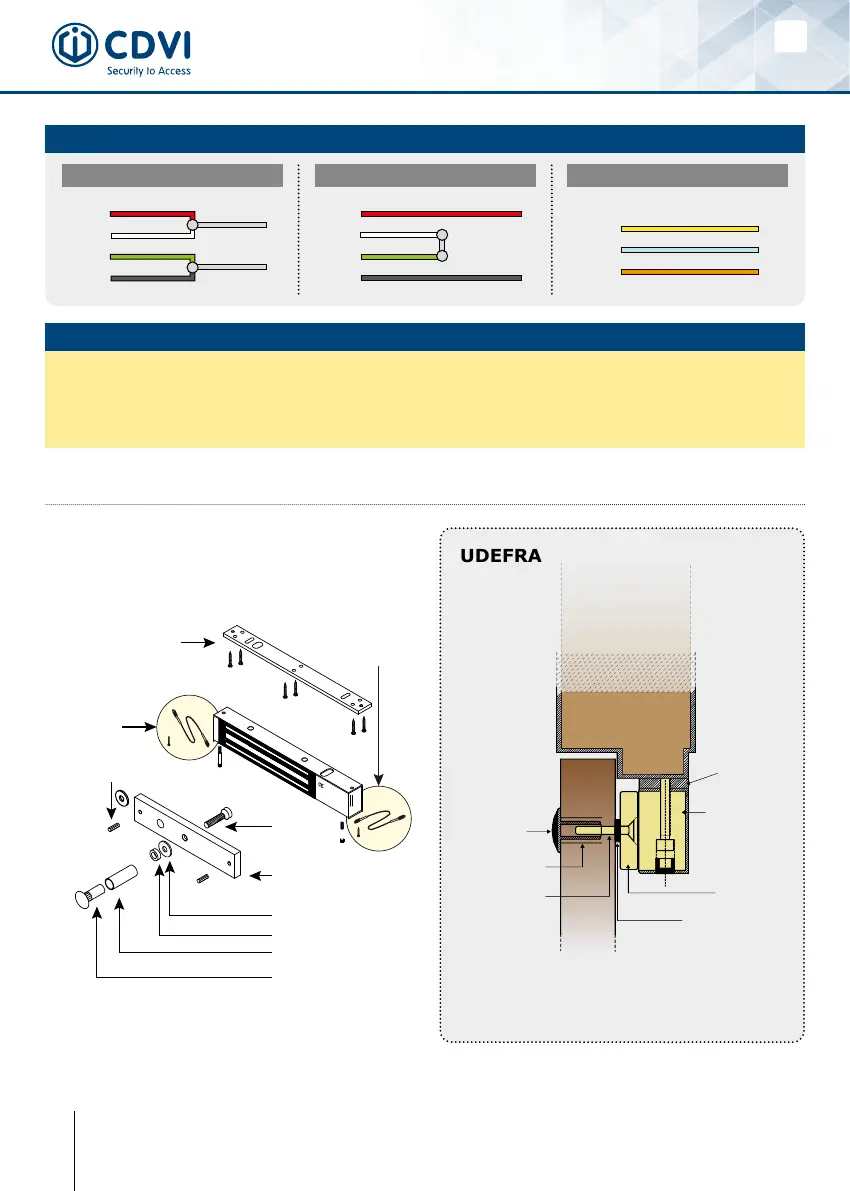

6] MONTERING (EKSEMPEL: V3S-SERIEN)
TILSLUTNING UDEN PCB-KORT
12V DC 24V DC KONTAKT
Rød
Rød
Gul NC
Blå COM
Orange NO
+
+
Hvid
Hvid
-
-
Grøn
Grøn
Sort Sort
Monteringsbeslag
Sikkerheds-
wire
Sikkerheds-
wire
Ankerplade
M8
skrue
Monteringsbolt
Afstandsmuffe
Gummiskive
Styretap
Stålskive
Gummiskive
Monterings-
beslag
Dørramme
Udadåbnende dør.
Elektro-
magnet
Anker-
plade
Monterings-
bolt
Afstandsmuffe
M8 skrue
UDEFRA
Dør
Montering på udadåbnende dør
Kontroller, at jumperen sidder rigtigt, før du tilslutter strømmen. En forkert
placeret jumper kan beskadige elektromagneten. Denne type skade dækkes ikke
af garantien.
VIGTIGT
