V1SR - V3SR - V4SR - V5SR
Uden påliggende magnetlås til indendørsbrug
23cdvigroup.com
Elektromagnet
Ankerplade
Justerbar

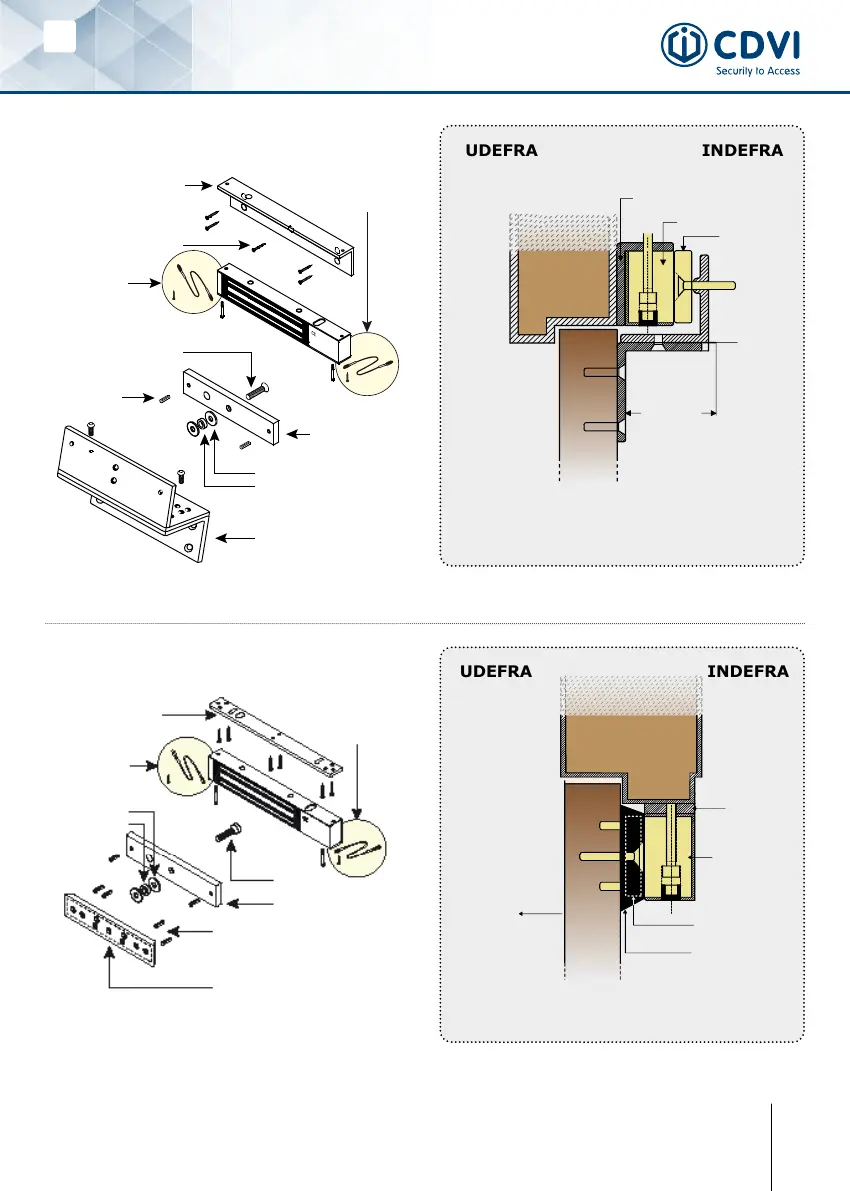

Indadåbnende dør.
Monteret med ”L”- og ”Z”-beslag.
”Z”-formet beslag
Z3Z4Z5
”L”-formet beslag
- L3L4 (300 - 400 Kg),
- L5 (500kg).
”L”-formet beslag
”Z”-formet
beslag
Montering på indadgående dør
Sikkerhedswire
Gummiskive
Styretap
Stålring
Ankerplade
M8 skrue
DØRRAMME
UDEFRA
INDEFRA
DØR
7] MONTERING MED TILBEHØR
Monteringsbeslag
Sikkerheds-
wire
Fastgørelses-
skrue
Sikkerheds-
wire
Sikkerhedswire
Ankerhus
Ankerplade
Gummiskive
Styretap
Stålskive
Skrue til
ankerplade
Udadåbnende dør.
Monteret med ankerhus.
UDEFRA
INDEFRA
Montering med ankerhus
Ankerhus
AMA3 eller AMA5
DØRRAMME
Elektromagnet
Monterings-
beslag
DØR
Udadåbnende
dør
Monterings-
beslag
Ankerplade
