CEA EQB03 - Installation Procedure; Power Supply Installation

ceadesign.it
A
B
C
A
B

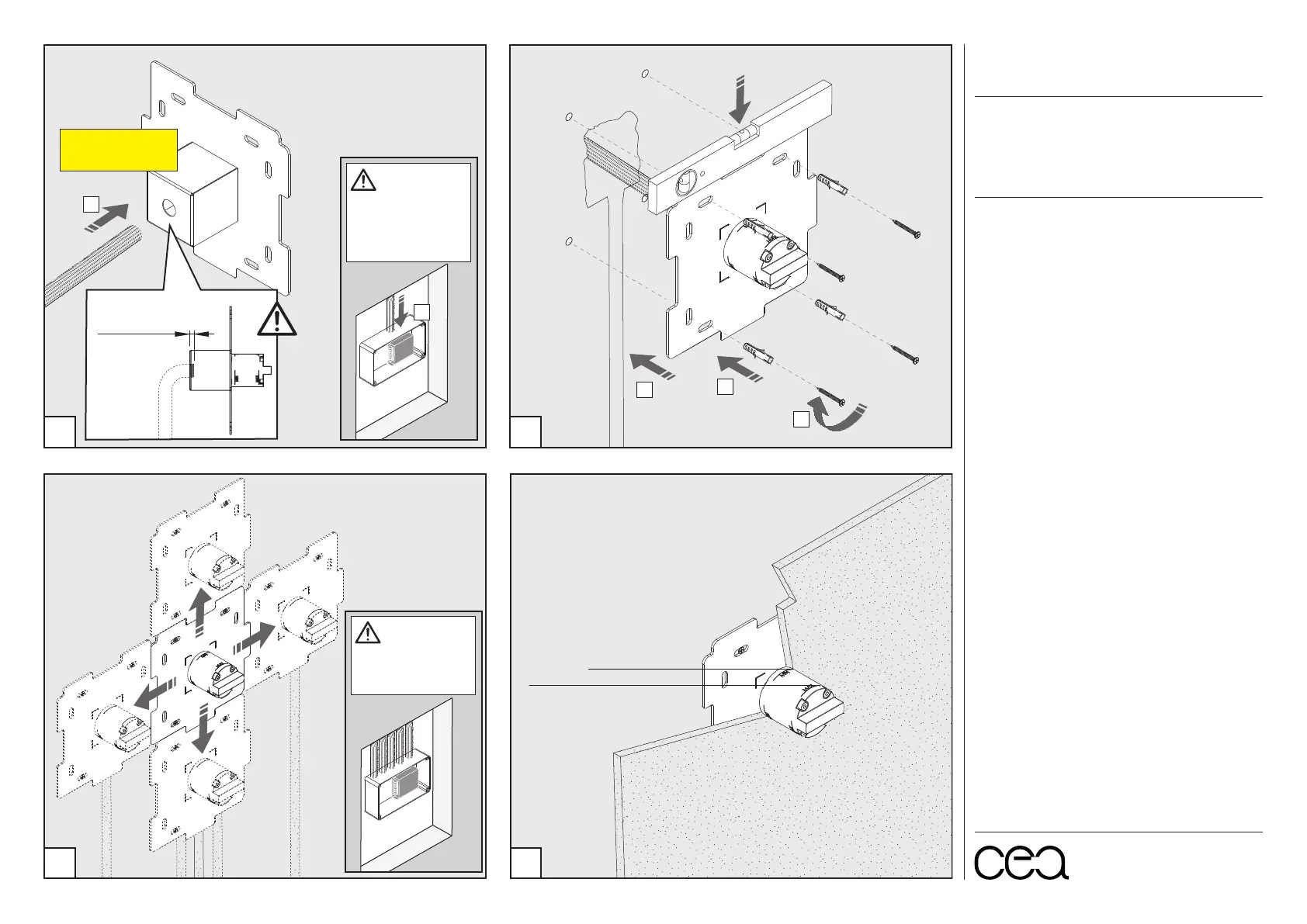

Predisporre un tubo
corrugato da ciascun
incasso alla scatola di
derivazione / Prepare
a corrugate pipe from
each built-in part to the
junction box
Posizionare la scatola
di derivazione
(non in dotazione)
all’interno di un vano
ispezionabile /
Place the junction box
(not included) inside a
panel accessible for
inspection
MAX.
MIN.
Max. 5 mm
(Max. 13/64”)
Tube Ø 16 mm
(Ø 5/8”)
1
3
4
2
INC37_ REV10
13
INSTALLAZIONE
/
INSTALLATION
AVVERTENZE TECNICHE
TECHNICAL WARNINGS
L’alimentatore (in dotazione con la
parte esterna) deve essere installato
in posizione verticale all’interno della
scatola di derivazione, come indicato
nelle figure a lato.
The power supply (included with the
external part) must be installed in a
vertical position inside the junction
box, as indicated in the pictures aside.
