FISSAGGIO DI DIAGONALE E OCULARE
Il diagonale a specchio è un prisma che corregge l’orientamento dell’immagine affinché venga visualizzata diritta e nella
corretta direzione sinistra-destra. Il diagonale può essere ruotato nella posizione di osservazione più comoda. Per fissare il
diagonale e l’oculare:
1. Allentare le viti e inserire la canna piccola del diagonale nell’adattatore per oculare da 1,25” sul tubo del telescopio
(vedi Fig. 2-11).
2. Allentare la vite sul diagonale e inserire fino in fondo la canna cromata di uno degli oculari. Serrare la vite per fissare
l’oculare in posizione.
FISSAGGIO DEL MIRINO
1. Rimuovere i due dadi argentati nella parte superiore sinistra del tubo del telescopio vicino al
focalizzatore.
2. Collocare la staffa del mirino sui due perni filettati e fissarlo in posizione utilizzando i due dadi (vedi Fig. 2-12).
NOTA: la lente di maggior diametro del mirino è puntata verso la parte anteriore del telescopio principale.
ALLINEAMENTO DEL MIRINO
1. Osservare attraverso il telescopio principale utilizzando l’oculare da 20 mm e identificare un oggetto distante, come ad
esempio un semaforo o un segnale stradale di stop. L’oggetto dovrebbe trovarsi il più lontano possibile, minimo a 400
metri. Centrare l’oggetto nell’oculare da 20 mm.
2. Osservare attraverso il mirino e individuare la posizione dello stesso oggetto.
3. Senza muovere il telescopio principale, ruotare la vite sulla staffa del mirino fino a quando il reticolo di puntamento del
mirino è centrato sull’oggetto visualizzato al centro dell’oculare da 20 mm.

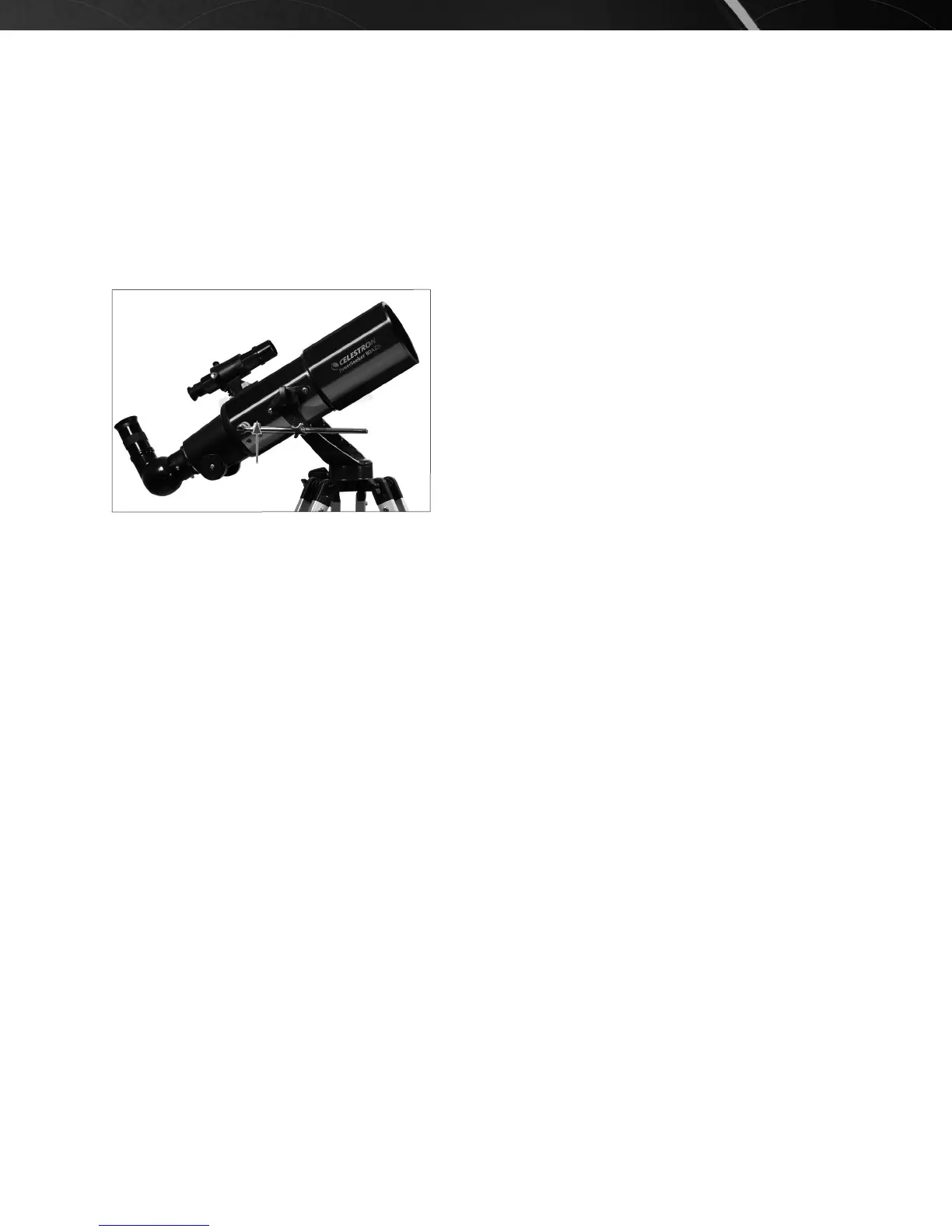

Fig. 2-11
