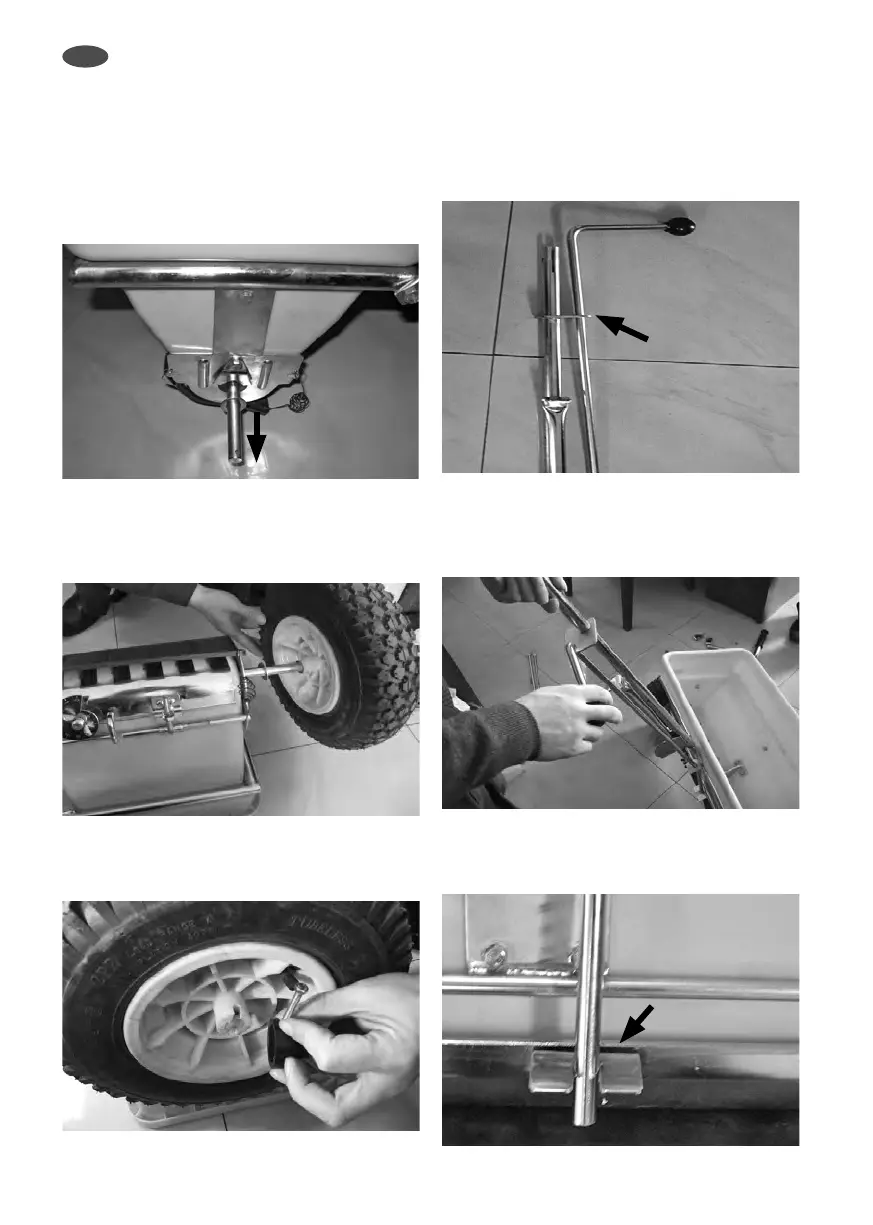

8. Montaggio
Montaggio delle ruote
a. Attenzione: Accertarsi che gli assi siano com-
pletamente estratti verso l‘esterno, prima di
montare le ruote (¨g. 1).
b. Appoggiare la tramoggia sul pavimento al
rovescio. In¨lare una rondella A 17 su entrambe
del estremità dell‘asse. Poi in¨lare le due ruote
sull‘asse (¨g. 2).
c. Fissare la calotta e la ruota con rispettivamente
una vite esagonale M5 x 45 e un dado esago-
nale M5 usando il foro presente sull‘asse (¨g. 3)
Fissare la leva di comando
completamente sul piede d‘appoggio.
a. In¨lare completamente la barra della leva di comando attra-
verso il foro presente nella lamiera del piede d‘appoggio (¨g. 4).
b. Appoggiare la tramoggia sulle ruote.
In¨lare completamente il piede d‘appoggio
insieme con la leva di comando sul telaio della
tramoggia montata (¨g. 5).
c. Accertarsi che l‘estremità della barra della leva di
comando passi attraverso l‘apertura della piccola piastra
della lamiera di regolazione della tramoggia (¨g. 6).
a
b
c
d
e
f
16
I
