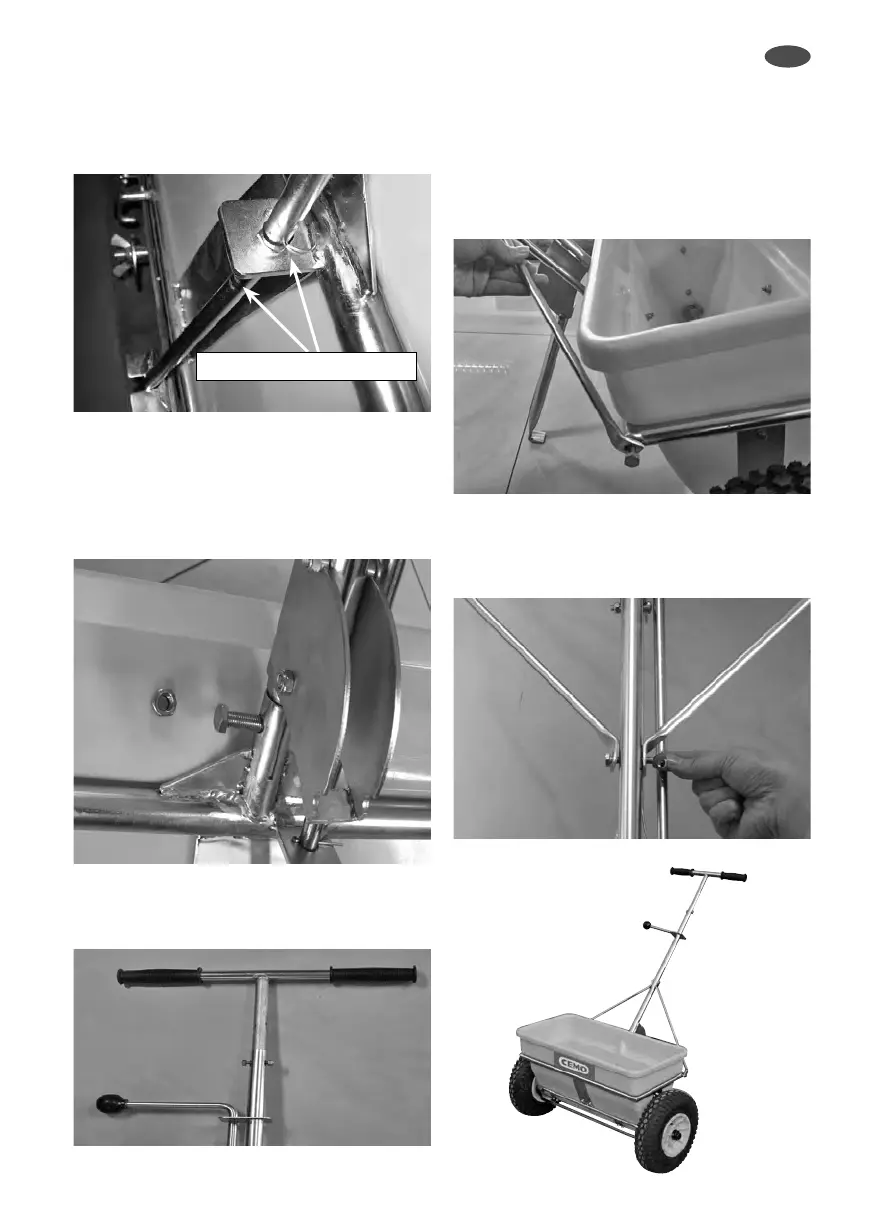

d. Fissare la barra della leva di comando sul
telaio
della tramoggia con due copiglie
2.5 x 22 e piegare
le copiglie come mostrato in
¨gura (¨g. 7).
Montaggio dell‘impugnatura
a. Fissare il piede d‘appoggio con la leva di
comando sul telaio della tramoggia usando
una vite esagonale M8 x 30 e un dado M 8
(¨g. 8).
b.
In¨lare l‘impugnatura a T nel tubo del piede d‘ap-
poggio e ¨ssarla con una vite esagonale M8 x 30
e un dado M 8 (¨g. 9).
Fissare entrambe le
barre di collegament o
a. Fissare le estremità di entrambe le barre di col-
legamento (con il foro grande) rispettivamente
sul telaio della tramoggia usando una vite esa-
gonale M8 x 16 (¨g. 10).
b. Fissare entrambe le estremità delle barre di
collegamento (con il foro piccolo) al piede
d‘appoggio usando una vite esagonale M6 x 40
e un dado M6 (¨g. 11).
Finito
1 copiglia 2.5 x 22 per ognuno
g
h
i
j
k
17
I
