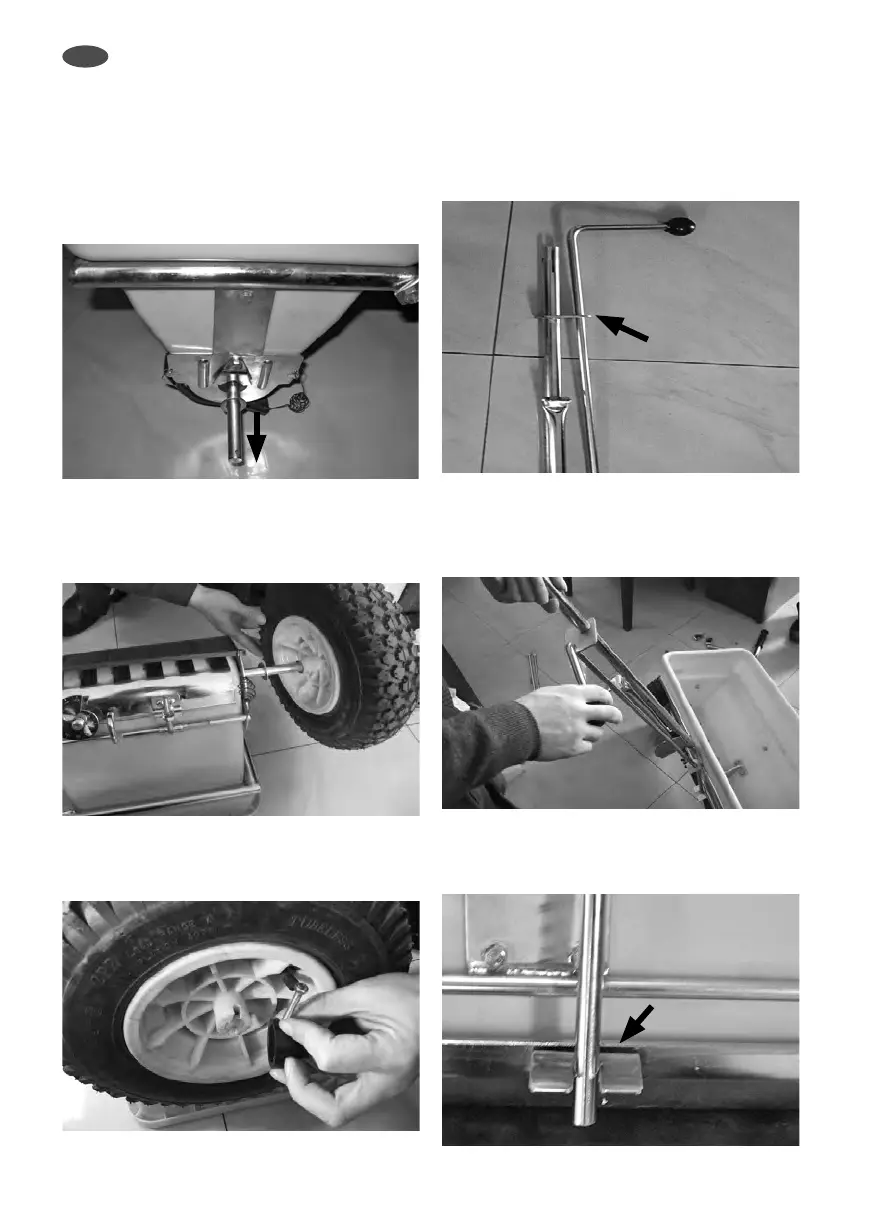

8. Montaje
Montaje de las ruedas
a. Atención: Asegúrese de que los ejes estén bien
extendidos hacia fuera antes de montar las
ruedas (¨gura 1).
b. Coloque la tolva del revés sobre el suelo. Des-
lice en cada caso una arandela A17 por los dos
extremos del eje. Después introduzca ambas
ruedas en el eje (¨gura 2).
c. Fije la tapa ¨nal a la rueda y la rueda al eje
con un tornillo hexagonal M5 x 45 y una tuerca
hexagonal M5 a través del ori¨cio (¨gura 3).
Fijación de la palanca de mando
al re posapiés compl.
a. Deslice la barra de la palanca de mando por el ori¨cio
que hay en la chapa del reposapiés compl. (¨gura 4).
b. Coloque la tolva sobre las ruedas. Coloque
el reposapiés compl. junto con la palanca de
mando sobre el bastidor de la tolva montada
(¨gura 5).
c. Asegúrese de que el extremo de la barra de la
palanca de mandos vaya por la abertura de la placa
pequeña de la chapa de ajuste de la tolva (¨gura 6).
a
b
c
d
e
f
20
E
