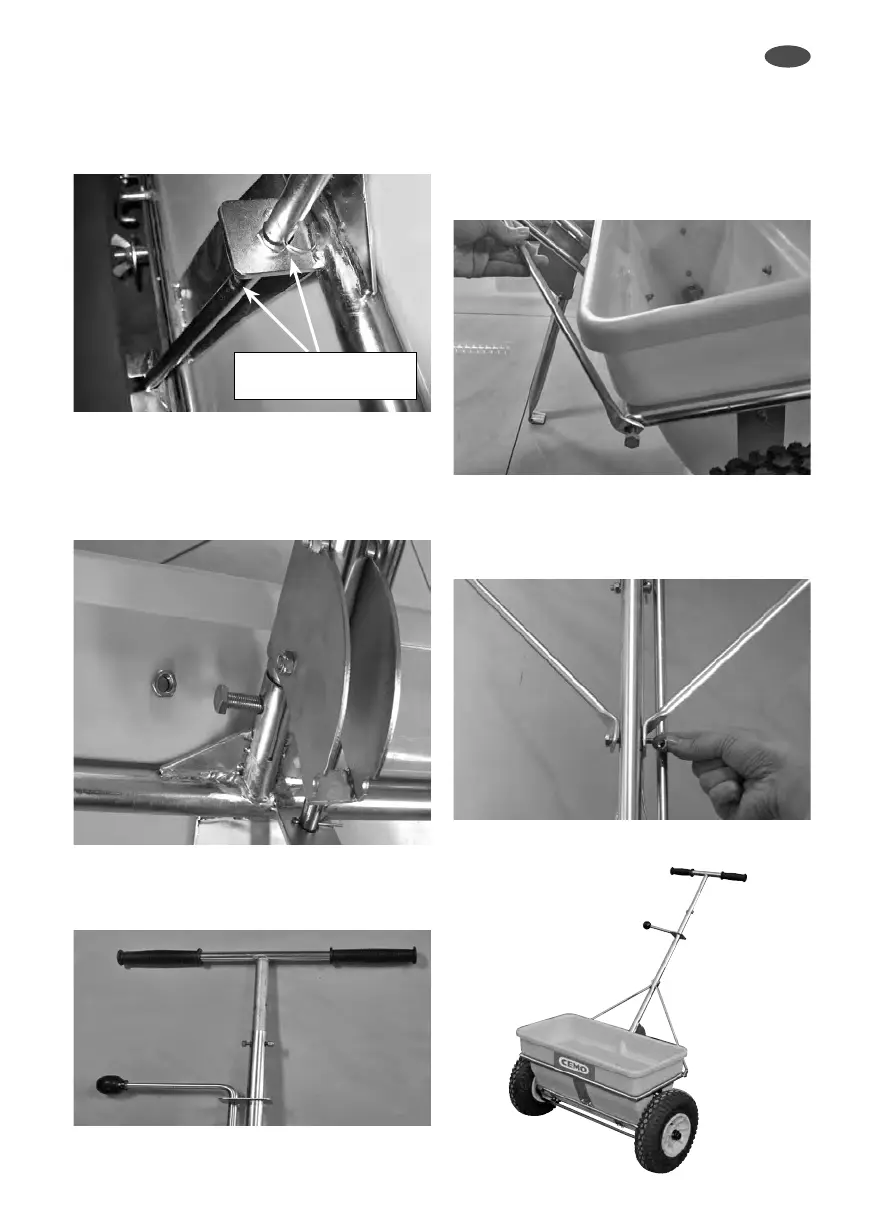

d. Fije la barra de la palanca de mandos al basti-
dor
de la tolva con dos pasadores de aletas
2.5 x 22 y dóblelos
como se indica en la foto
(¨gura 7).
Montaje de la empuñadura
a. Fije todo el reposapiés con palanca de mandos
en el bastidor de la tolva con un tornillo hexa-
gonal M8 x 30 y una tuerca M8 (¨gura 8).
b.
Introduzca la empuñadura en T en el tubo del
reposapiés y fíjelo con un tornillo hexagonal
M8 x 30 y una tuerca M8 (¨gura 9).
Fijación de ambas
barras de co nexión
a. Fije los extremos de ambas barras de conexión
(con un ori¨cio grande) al bastidor de la tolva
con un tornillo hexagonal M8 x 16 (¨gura 10).
b. Fije los otros dos extremos de las barras de co-
nexión (con un ori¨cio pequeño) al reposapiés
compl. con un tornillo hexagonal M6 x 40 y una
tuerca M6 (¨gura 11).
Listo
en cada caso 1 pasador
de aletas 2.5 x 22
g
h
i
j
k
21
E
