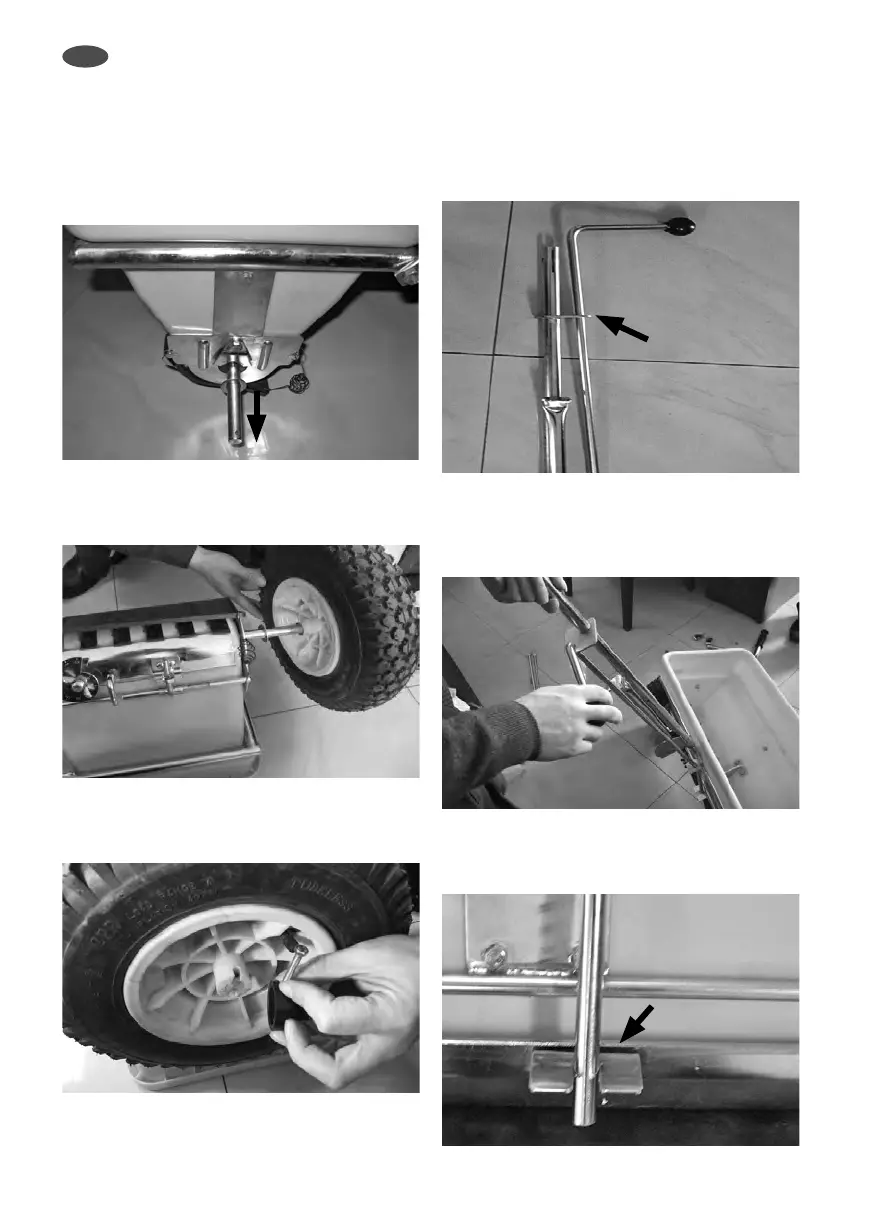

8. Montering
Montering av hjul
a. OBS: Sikre at aksene er trukket helt ut, før du
monterer hjulene (bilde 1).
b. Still trakten opp ned på gulvet. Skyv en skive
A17 over hver av aksen to ender. Fest deretter
begge hjulene til aksen (bilde 2).
c. Fikser hjul-endekappen og hjulet med hver sin
sekskantskrue M5 x 45 og en sekskantmutter
M5 over hullet på aksen (bilde 3).
Festing av koplingsspaken
på fotstøtten kompl.
a. Skyv koplingsspakstangen gjennom hullet i
platen til fotstøtten kompl. (bilde 4).
b. Still trakten på hjulene.
Stikk fotstøtten kompl. sammen med koplings-
spaken på rammen til den monterte trakten
(bilde 5).
c. Sikre at enden til koplingsspakstangen går
gjennom åpningen til den lille platen til traktens
innstillingsplate (bilde 6).
a
b
c
d
e
f
40
