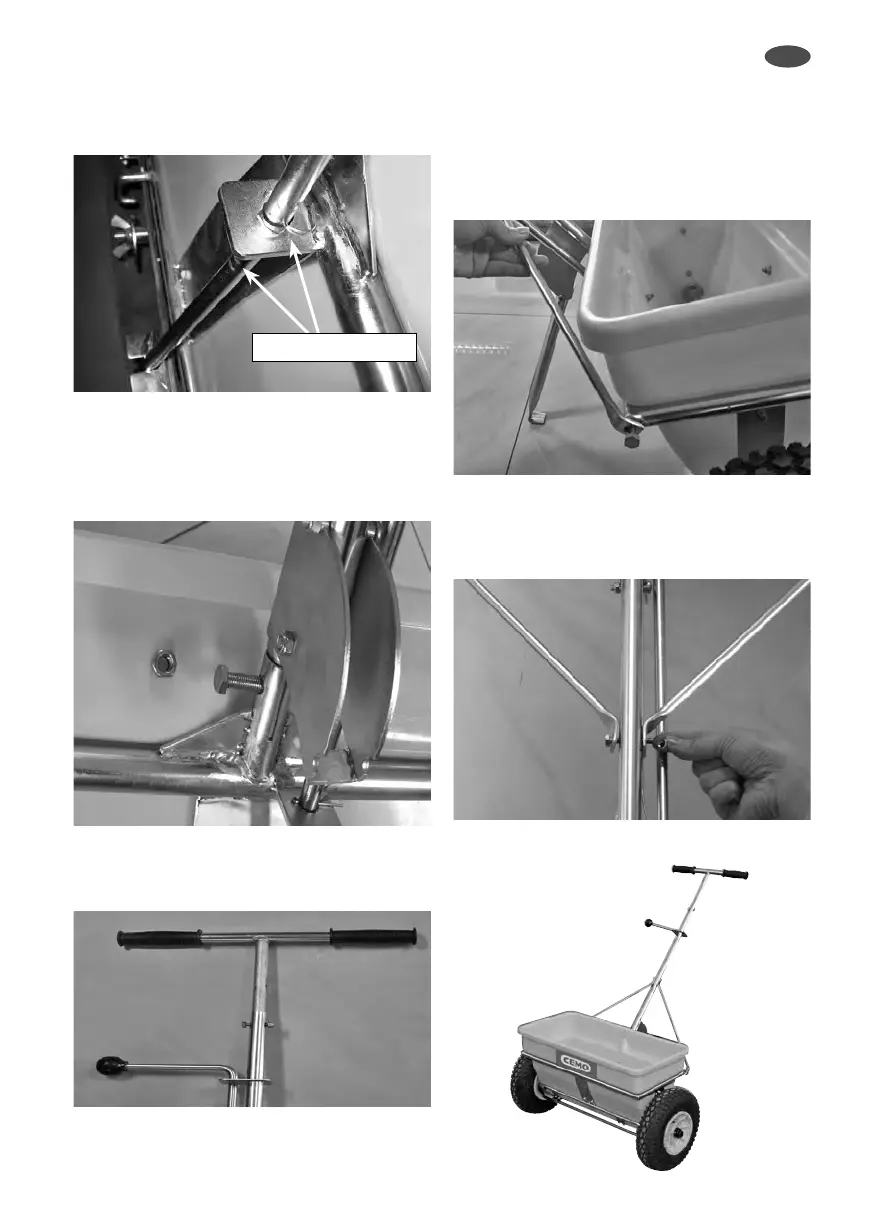

d. Fest koplingsskapstangen på rammen
til trakten
med to splinter 2.5 x 22 pg bøy
splinten som vist
på bildet (bilde 7).
Montering av håndtaket
a. Fest hele fotstøtten med koplingsspak på ram-
men til trakten med en sekskantskrue M8 x 30
og en mutter M8 (bilde 8).
b.
Stikk T-håndtaket inn i røret til fotstøtten og fest
det med en sekskantskrue M8 x 30 og en mutter
M8 (bilde 9).
Festing av begge
forbindelsesstengene
a. Fest endene til begge forbindelsesstengene
(med stort hull) på rammen til trakten med en
sekskantskrue M8 x 16 (bilde 10).
b. Fest begge de to andre endene til forbindelses-
stangen (med lite hull) med en sekskantskrue
M6 x 40 og mutter M6 på fotstøtten kompl.
(bilde 11).
Ferdig
hver 1 splint 2.5 x 22
g
h
i
j
k
41
N
