8. Montage

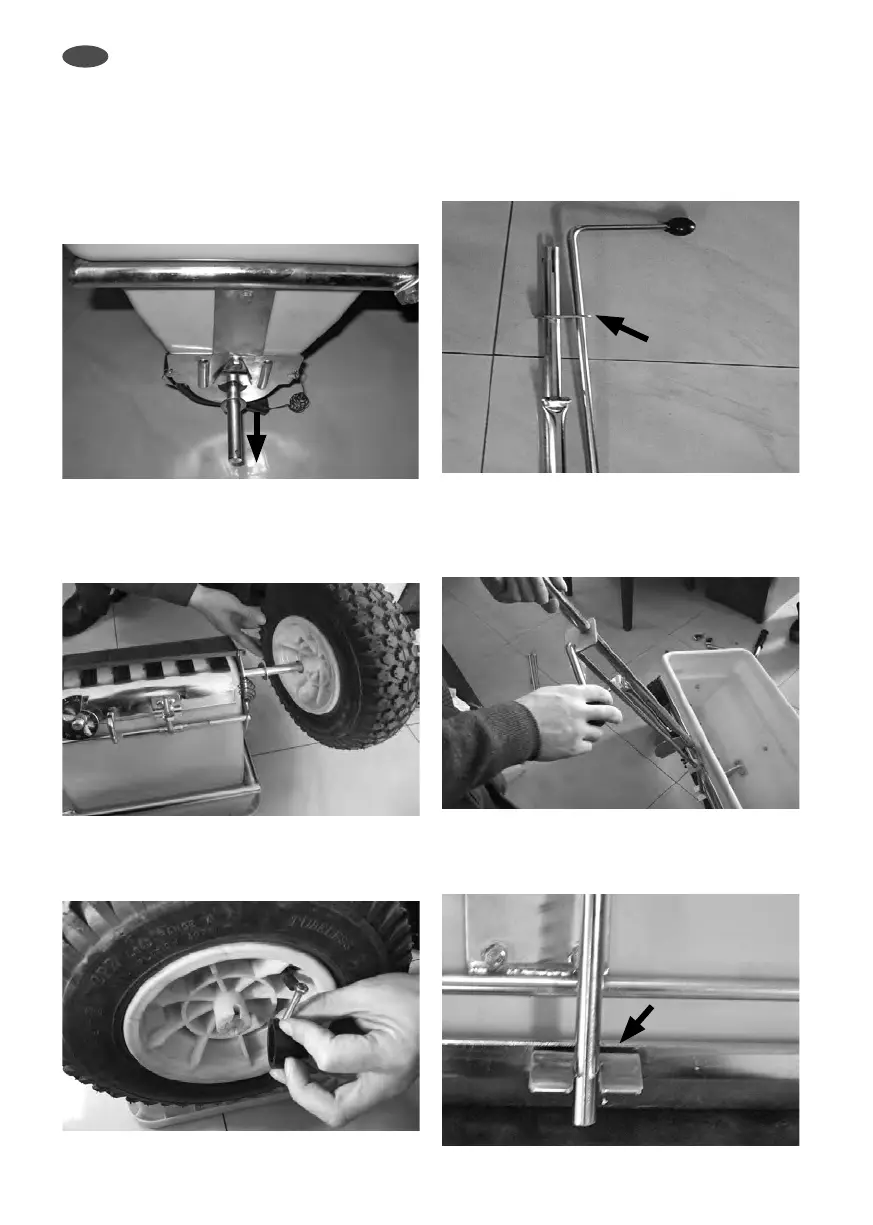

Montage van de wielen
a. Let op: controleer of de assen helemaal naar
buiten zijn getrokken voordat u de wielen
monteert (afb. 1).
b. Plaats de trechter omgekeerd op de grond.
Schuif telkens één plaatje A17 over de beide
uiteinden van de as. Plaats daarna de beiden
wielen op de assen (afb. 2).
c. Fixeer de wieleindkap en het wiel met telkens
één zeskantschroef M5 x 45 en een zeskant-
moer M5 over de boring van de as (afb. 3).
Bevestiging van de schakelhendel
aan de complete voet st oe n.
a. Schuif de schakelhendelstang door de boring in
de plaat van de voetsteun (afb. 4).
b. Plaats de trechter op de wielen.
Steek de complete voetsteun samen met de
schakelhendel op het frame van de gemon-
teerde trechter (afb. 5).
c. Controleer of het uiteinde van de schakelhen-
delstang door de opening van de kleine plaat
van de instelplaat van de trechter gaat (afb. 6).
