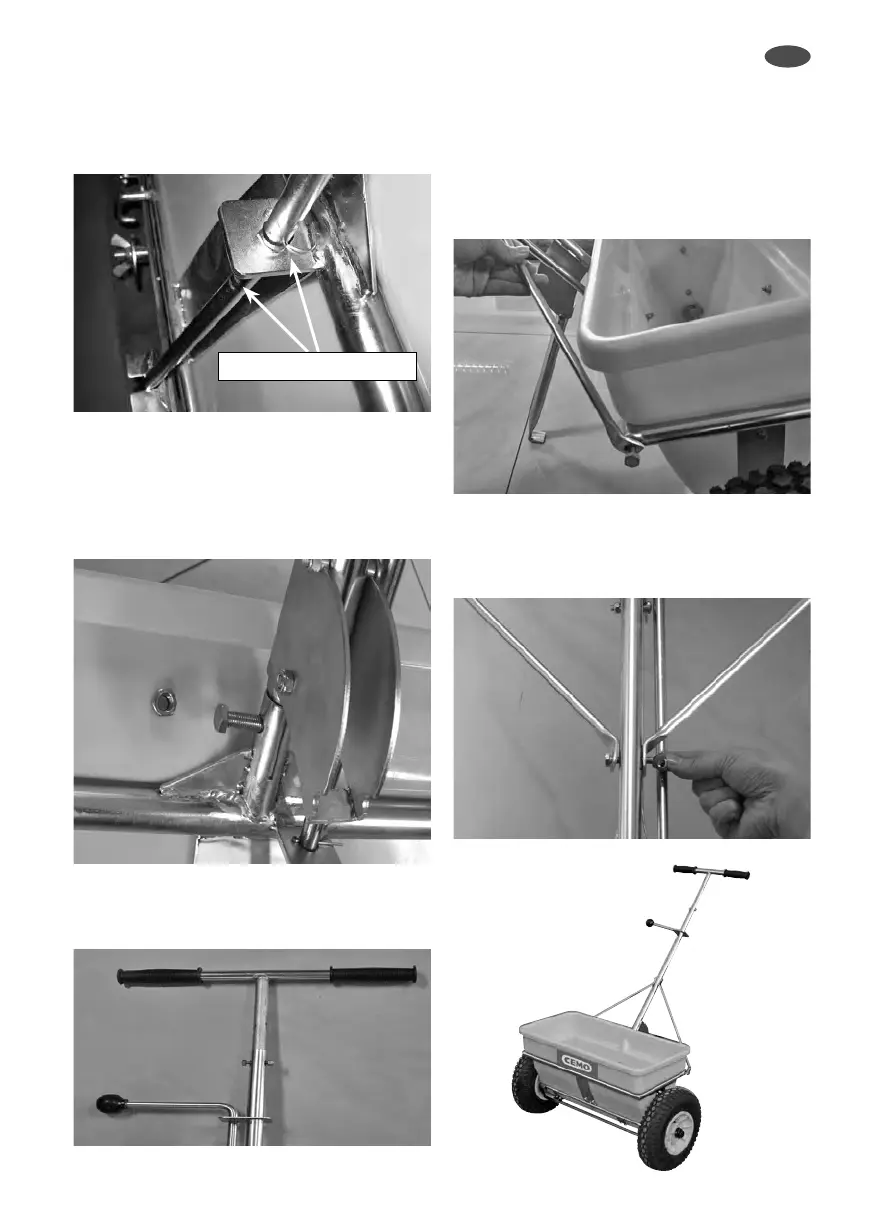

d. Bevestig de schakelhendelstang aan het frame
van de trechter met twee splitpennen 2.5 x 22
en buig
de splitpennen zoals op de foto weerge-
geven (afb. 7).
Montage van het handvat
a. Bevestig de complete voetsteun met schakel-
hendel aan het frame van de trechter met
een zeskantschroef M8 x 30 en een moer M8
(afb. 8).
b.
Steek het T-vormige handvat in de buis van de vo-
etsteun en bevestig deze met een zeskantschroef
M8 x 30 en een moer M8 (afb. 9).
Bevestiging van de beide
verbindingsstangen
a. Bevestig de uiteinden van de beide verbin-
dingsstangen (met grote boring) telkens
aan het frame van de trechter met een zes-
kantschroef M8 x 16 (afb. 10).
b. Bevestig de beide andere uiteinden van de
verbindingsstangen (met kleine boring) met een
zeskantschroef M6 x 40 en moer M6 aan de
voetsteun (afb. 11).
Klaar
telkens 1 splitpen 2.5 x 22
g
h
i
j
k
45
NL
