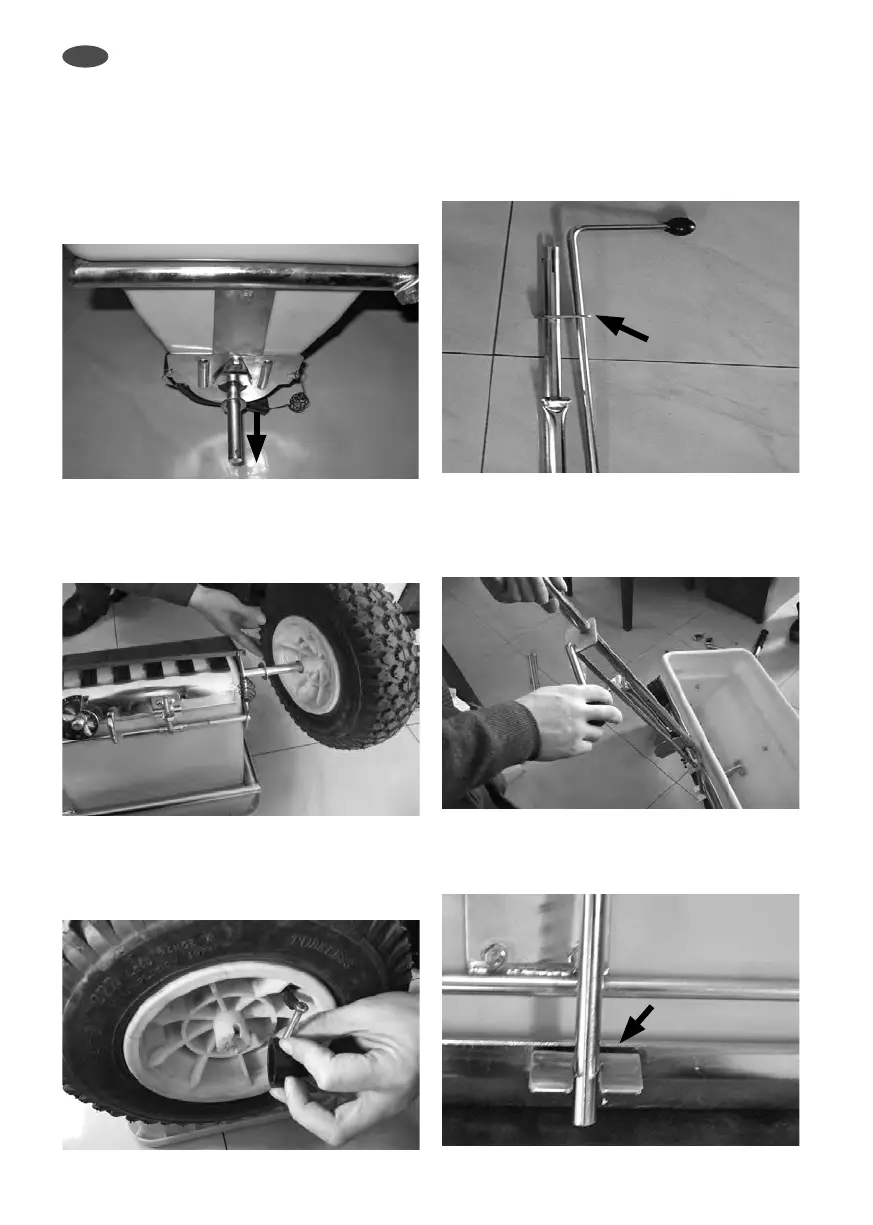

8. Montagem
Montagem so bre rodas
a. Atenção: Assegure-se que os eixos se encon-
tram completamente puxados para fora antes
de montar as rodas (Fig. 1).
b. Coloque no solo a tremonha voltada ao con-
trário . En¨e uma anilha A17 por cada uma das
extremidades do eixo, respectivamente. Monte
depois ambas as rodas no eixo (Fig. 2).
c. Proceda à ¨xação do tapa-cubo da roda e da
roda com um parafuso de cabeça sextavada
M5 x 45 e uma porca hexagonal M5, de cada
lado, através do orifício no eixo (Fig. 3).
Fixação da alavanca selectora
no apoio para os pés, compl.
a. En¨e oveio da alavanca selectora através do orifí-
cio na chapa de apoio para os pés, compl. (Fig. 4).
b. Coloque a tremonha sobre as rodas.
Coloque o apoio para os pés compl. junto
com a alavanca selectora sobre o chassis da
tremonha já montada (Fig. 5).
c. Assegure-se de que aextremidade do veio da
alavanca selectora passa pela abertura da peque-
na placa da chapa de ajuste da tremonha (Fig. 6).
a
b
c
d
e
f
48
