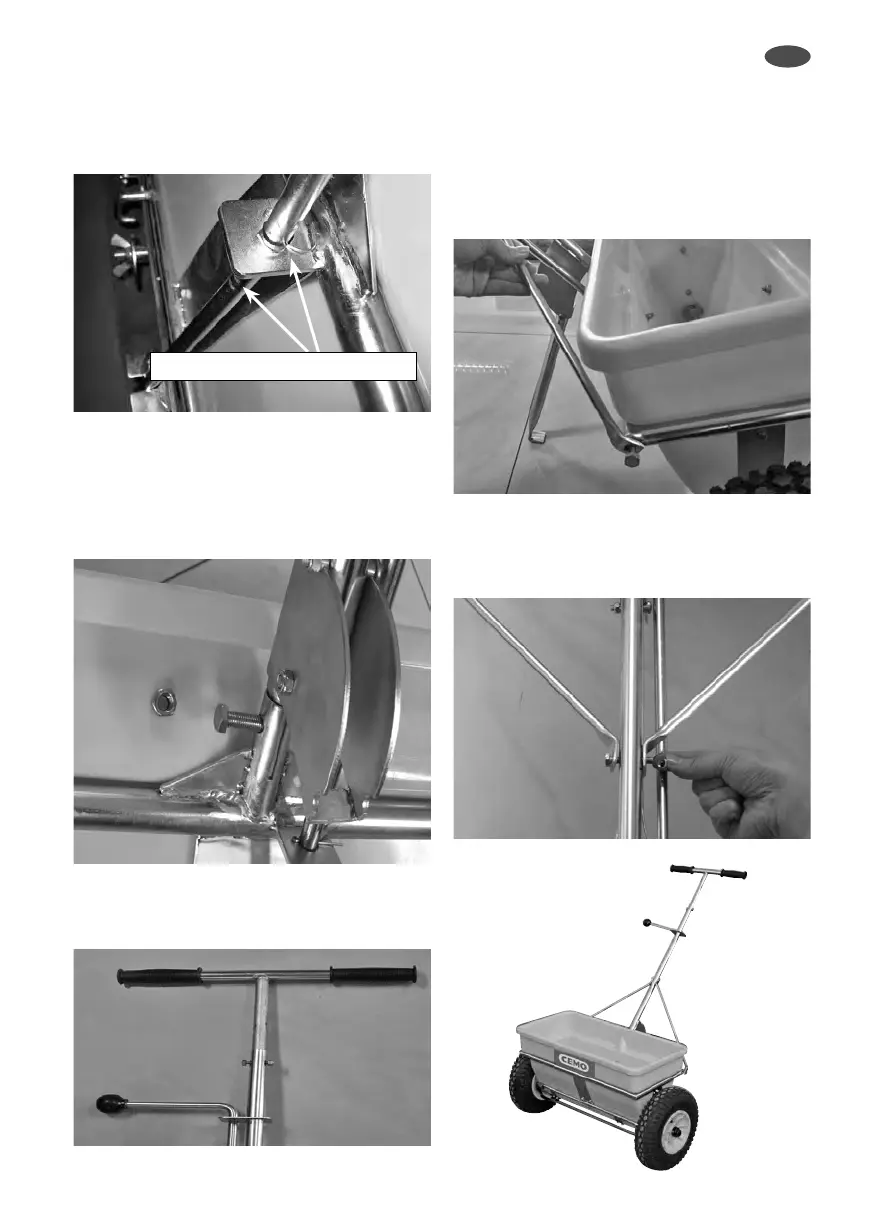

d. Fixe o veio da alavanca selectora ao chassis
da
tremonha com duas chavetas fendidas 2.5 x 22
e dobre-as
como pode ver representado no
fotogra¨a (Fig. 7).
Montagem da pega
a. Fixe o apoio para os pés completo com a
alavanca selectora ao chassis da tremonha
com um parafuso sextavado M8 x 30 e uma
porca M8 (Fig. 8).
b.
Introduza a pega em T no tubo do apoio para os
pés e ¨xe-a com um parafuso sextavado M8 x 30
e uma porca M8 (Fig. 9).
Fixação das duas
barras de conexão
a. Fixe as extremidades das duas barras de
conexão (orifício grande) ao chassis da
tremonha com um parafuso sextavado M8 x16,
respectivamente (Fig. 10).
b. Fixe as outras duas extremidades das barras
de conexão (orifício pequeno) ao apoio para
os pés, compl., com um parafuso sextavado
M6 x 40 e uma porca M6 (Fig. 11).
Pronto
1 cavilha fendida 2.5 x 22, cada um
g
h
i
j
k
49
