8. Montajul

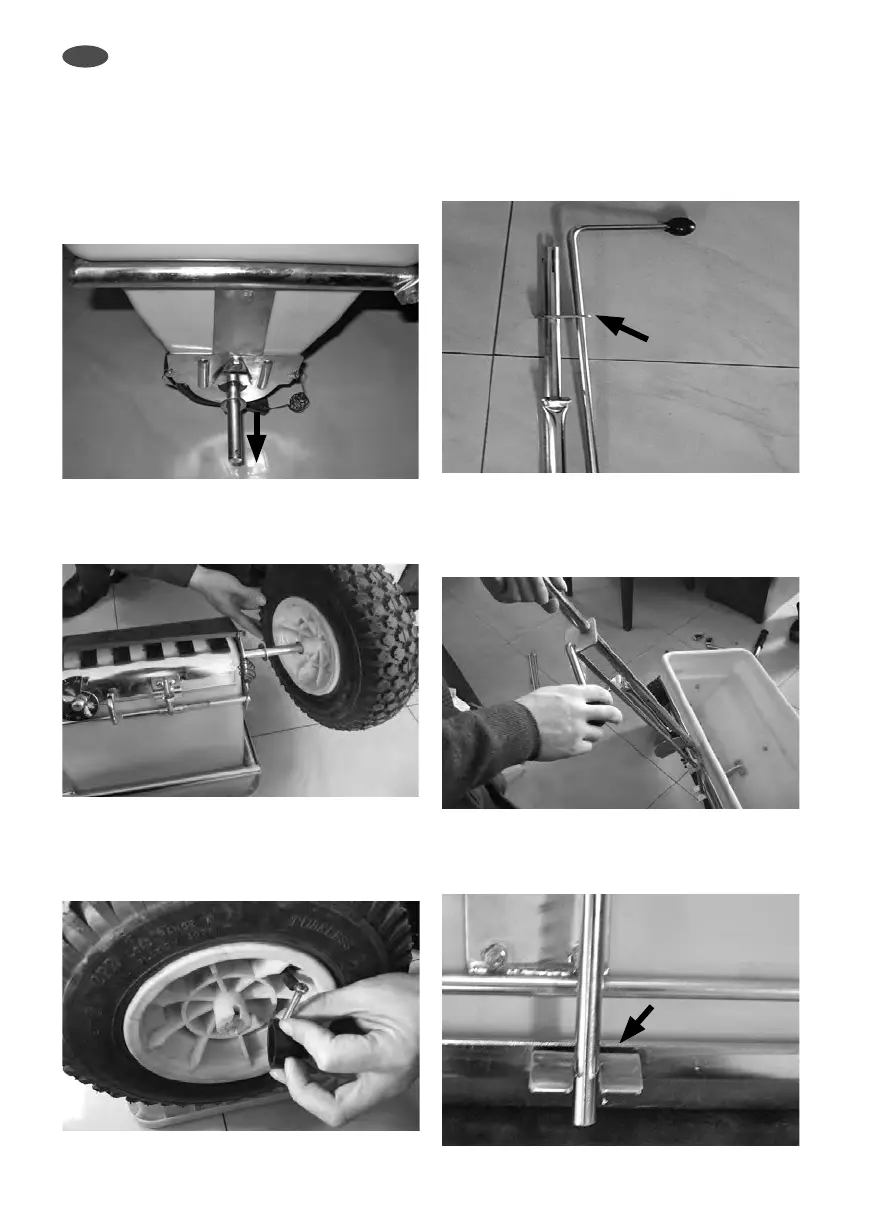

Montarea roţilor
a. Atenţie: Înainte de a monta roţile, asiguraţi-
vă că axele sunt complet trase spre exterior
(¨g. 1).
b. Aşezaţi pâlnia invers pe sol. Introduceţi câte-o
şaibă A17 pe cele două capete ale axului. Apoi
montaţi cele două roţi pe ax (¨g. 2).
c. Fixaţi prin ori¨ciu pe ax capacul de protecţie a
roţii, respectiv roata cu câte un şurub cu cap
hexagonal M5 x 45 şi o piuliţă hexagonală M5
(¨g. 3).
Fixarea manetei de co mandă în sub-
ansamblul de sprijin
a. Introduceţi tija manetei de comandă prin ori¨ciul
tablei subansamblului de sprijin (¨g. 4).
b. Aşezaţi pâlnia pe roţi.
Montaţi subansamblul de sprijin împreună cu
maneta de comandă pe cadrul pâlniei montate
(¨g. 5).
c. Asiguraţi-vă că, capătul tijei manetei de coman-
dă trece prin deschiderea plăcii mici a tablei de
reglare de la pâlnie (¨g. 6).
