RO
57

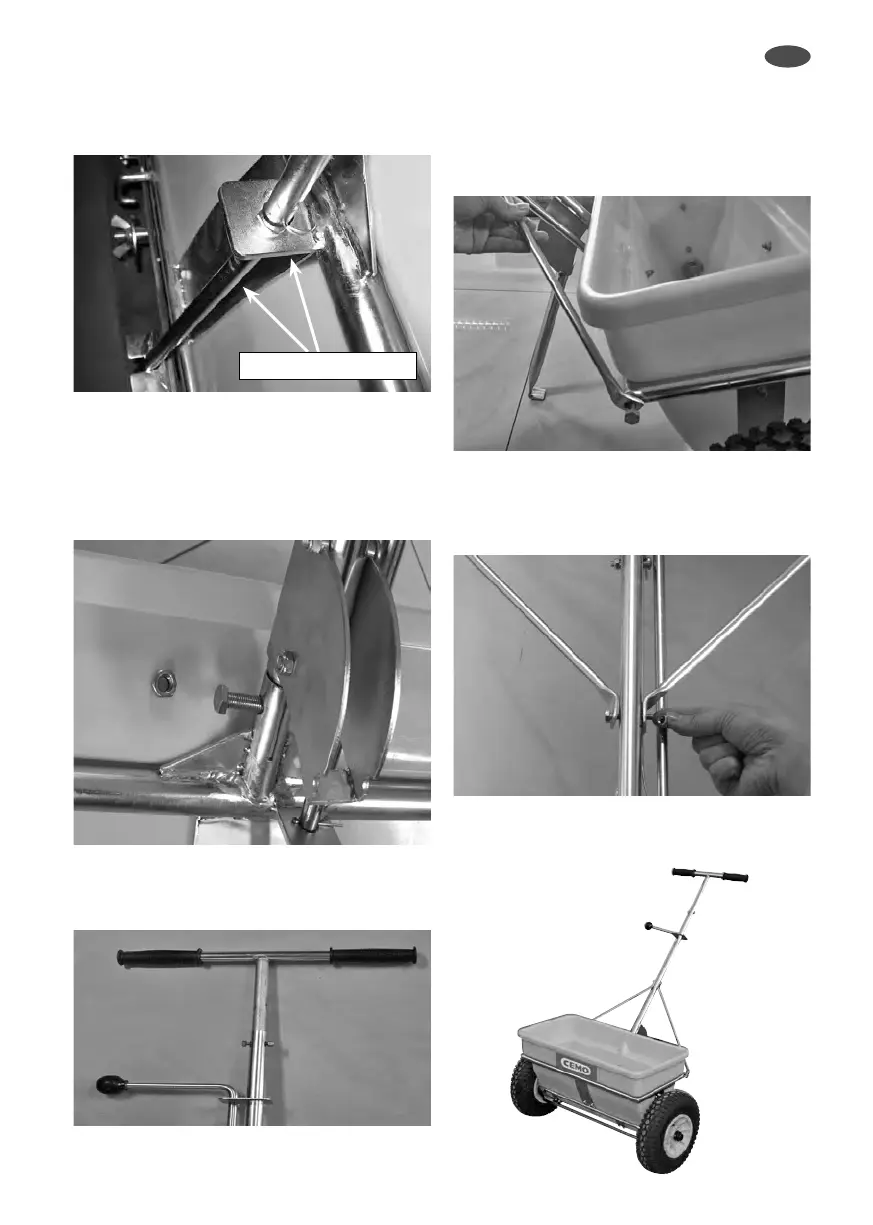

d. Fixaţi tija manetei de comandă de cadrul
pâlniei
cu două şplinturi 2.5 x 22 şi îndoiţi
şplinturile
conform reprezentării (¨g. 7).
Montajul mânerului
a. Fixaţi subansamblul de sprijin împreună cu
maneta de comandă de cadrul pâlniei cu un
şurub cu cap hexagonal M8 x 30 şi o piuliţă M8
(¨g. 8).
b.
Introduceţi mânerul T în ţeava subansamblului de
sprijin şi ¨xaţi-l cu un şurub cu cap hexagonal M8
x 30 şi o piuliţă M8 (¨g. 9).
Fixarea ce lor două tije de racord are
a. Fixaţi capetele celor două tije de racordare
(cu ori¨ciul mare) de cadrul pâlniei cu un şurub
cu cap hexagonal M8 x 16 (¨g. 10).
b. Fixaţi celălalt capăt al tijelor de racordare
(cu ori¨ciul mic) cu un şurub cu cap hexagonal
M6 x 40 şi o piuliţă M6 de subansamblul de
sprijin (¨g. 11).
Gata
câte 1 şplint 2.5 x 22
g
h
i
j
k
