8. Montáž

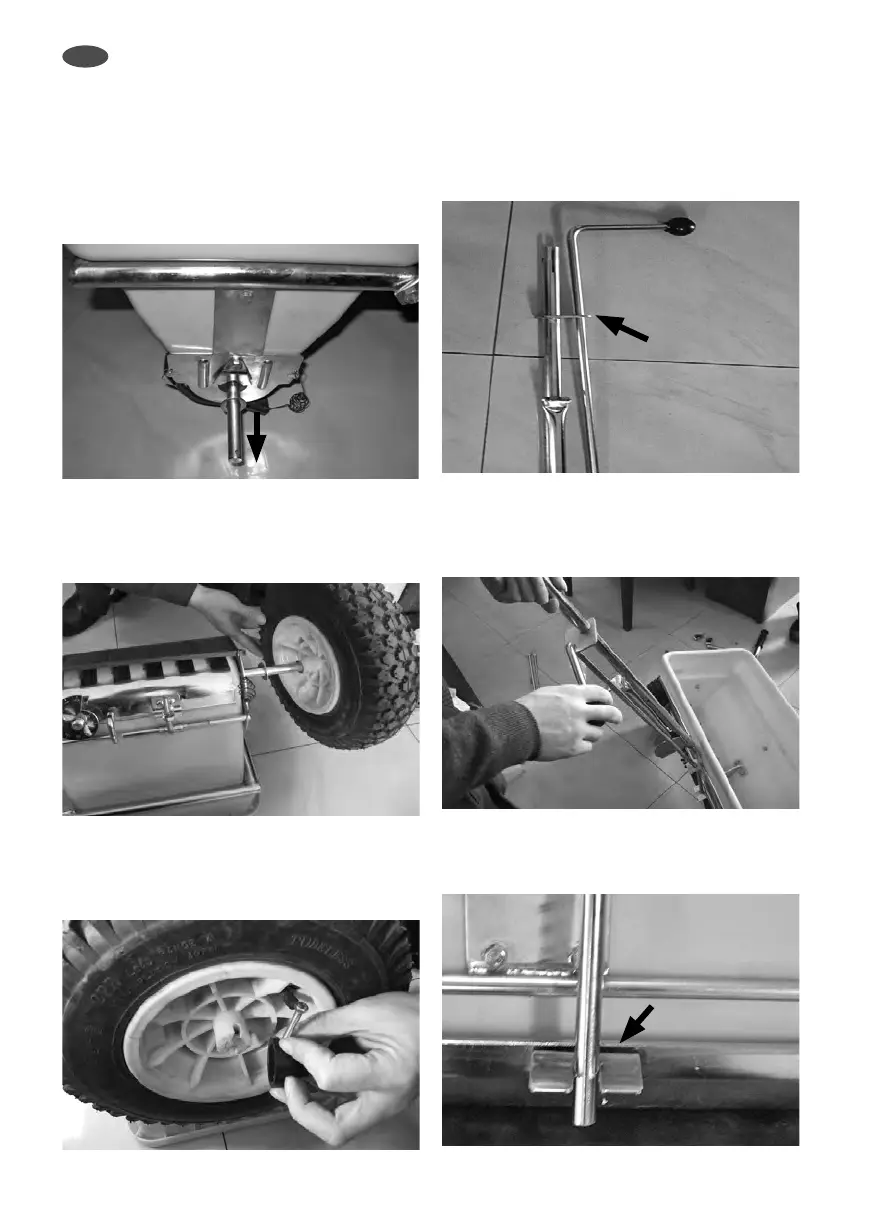

Montáž kolies
a. Upozornenie: Zaistite, aby boli osi vytiahnuté
celkom vonku predtým, než namontujete kolesá
(obrázok 1).
b. Postavte násypku obrátene na zem. Zasuňte
vždy jeden kotúč A17 cez dva konce
osi. Potom nastrčte obidve kolesá na os
(obrázok 2).
c. Upevnite kolesový koncový kryt akoleso vždy
pomocou jednej skrutky so šesťhrannou hlavou
M5 x 45 ajednej šesťhrannej matice M5 cez
vývrt na osi (obrázok 3).
Upevnenie radiacej páky na opierke
pätky komplet .
a. Posuňte tyč radiacej páky cez vývrt vplechu
opierky pätky komplet (obrázok 4).
b. Postavte násypku na kolesá.
Zasuňte opierku pätky komplet. spolu
sradiacou pákou na rám namontovanej
násypky (obrázok 5).
c. Zaistite, aby išiel koniec tyče radiacej páky cez
otvor malej platničky nastavovacieho plechu
znásypky (obrázok 6).
