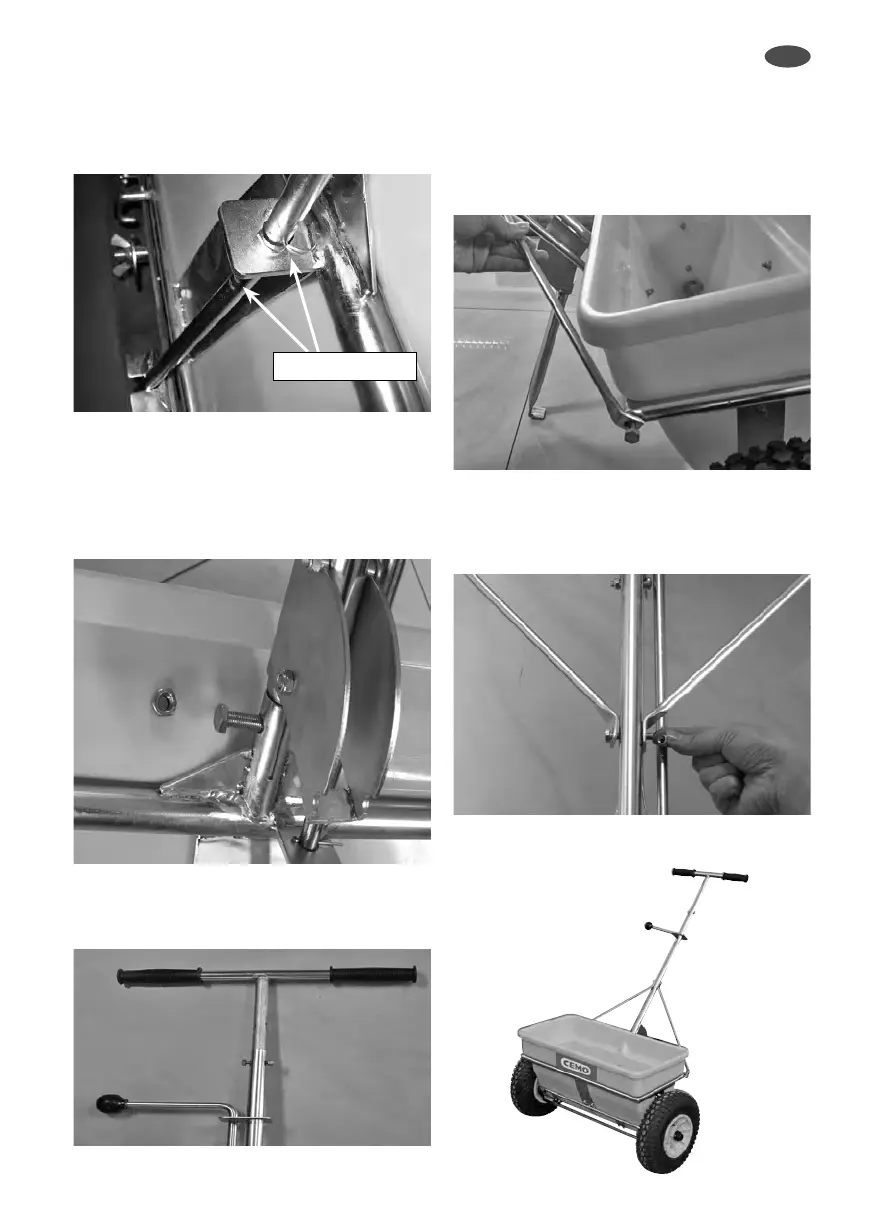

d. Upevnite tyč radiacej páky na rám
násypky sdvomi klinmi 2,5 x 22 a ohnite
klin tak, ako je to zobrazené na fotogra¨i
(obrázok 7).
Montáž dr žadla
a. Upevnite kompletnú opierku pätky sradiacou
pákou na rám násypky pomocou skrutky so
šesťhrannou hlavou M8 x 30 apomocou jednej
matice M8 (obrázok 8).
b.
Zasuňte držadlo T do rúrky opierky pätky aupev-
nite ho pomocou šesťhrannej skrutky M8 x 30
apomocou matice M8 (obrázok 9).
Upevnenie obidvoch spojovacích tyčí
a. Upevnite konce obidvoch spojovacích tyčí
(s veľkým vývrtom) vždy na rám násypky
pomocou šesťhrannej skrutky M8 x 16
(obrázok 10).
b. Upevnite obidve druhé konce spojovacích
tyčí (s malým vývrtom) pomocou šesťhrannej
skrutky M6 x 40 amatice M6 na opierke pätky
komplet (obrázok 11).
Hotovo
po 1 kline 2,5 x 22
g
h
i
j
k
