5
ВЫПОЛНЕНИЕ ОТВЕРСТИЯ В СТЕНЕ
Определите месторасположение отверстия в стене.
Перед выполнением отверстия убедитесь в отсутствии в стене скры-
тых электрических кабелей и трубопроводов.
Под небольшим углом в сторону наружного блока выполните отвер-
стие диаметром 60/80 мм. При необходимости установите гильзу.
ПОДКЛЮЧЕНИЕ МЕЖБЛОЧНОГО ЭЛЕКТРИЧЕСКОГО КАБЕЛЯ И КАБЕЛЯ
ЭЛЕКТРОПИТАНИЯ

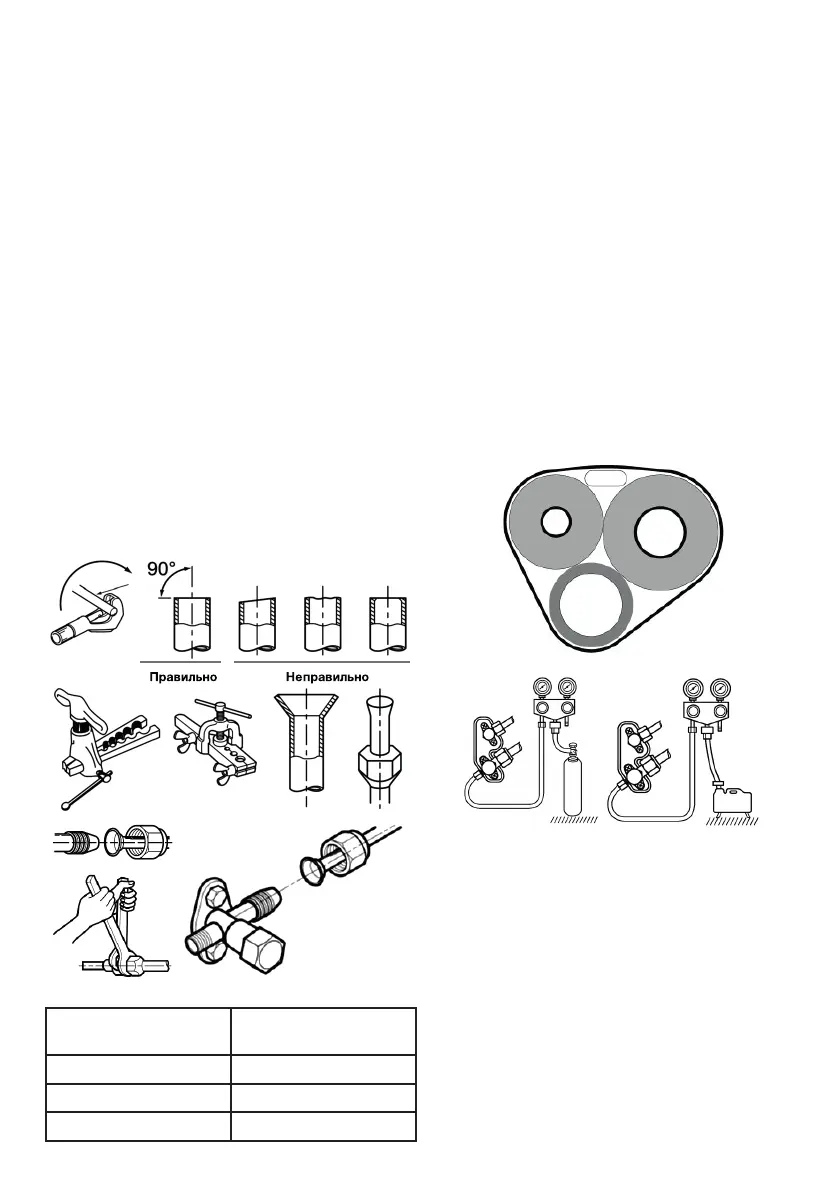

Развальцовка труб хладагента
Правильно отрежьте с помощью трубореза медную трубу необхо-
димой длины. Полностью удалите заусенцы с разрезанного по-
перечного сечения трубы. При удалении заусенцев наклоните трубу
срезом вниз, чтобы удаляемые заусенцы не попали внутрь трубы.
Наденьте на трубу конусную гайку соответствующего размера. Будь-
те внимательны, после развальцовки насадка гайки невозможна.
Выполните развальцовку при помощи специального инструмента,
с соблюдением всех правил выполнения данных работ. Проверьте
получившуюся развальцовку, она должна быть одинаковой длины
и с ровным краем по всему диаметру, с блестящей внутренней по-
верхностью без царапин. При обнаружении дефекта обрежьте раз-
вальцованный участок и выполните развальцовку повторно.
Подключение труб хладагента
Совместите центральные оси трубопроводов и вручную затяните до
упора накидную конусную гайку.
Зафиксировав штуцер гаечным ключом, затяните накидную конус-
ную гайку динамометрическим ключом, соблюдая крутящий момент,
указанный в таблице 2.
Таблица 2
Размер трубы
(мм)
Крутящий момент
(N. м)
φ 6.35 (1/4”) 15~25
φ 9.52 (3/8”) 35~40
φ 12.70 (1/2”) 45~60
Снимите защитные крышки сервисных панелей наружного и вну-
треннего блоков. Ослабьте винты клеммных колодок и подсоедините
соответствующим образом межблочный электрический кабель и
кабель электропитания (некоторые модели внутренних блоков могут
поставляться с уже подключенным к внутреннему блоку кабелем
электропитания с электрической вилкой).
Подключение заземляющего провода произведите винтами к от-
дельно расположенным на сервисных панелях резьбовым отвер-
стиям. Следите за правильностью подключения проводов. Плотно
затяните винты клеммных колодок для предотвращения их ослабле-
ния. Убедитесь в неподвижности закрепленных проводов, потянув
за них. Закрепите межблочный электрический кабель в проводные
зажимы. Установите защитные крышки сервисных панелей наруж-
ного и внутреннего блоков.
Изоляция трубопроводов и обмотка лентой
Трубы хладагента должны быть проложены в теплоизоляции. Места
соединения труб хладагента, включая клапаны наружного блока,
должны быть теплоизолированы. Дренажная труба, при расположе-
нии ее в помещении, должна быть проложена в теплоизоляции. Ис-
пользуя ленту, плотно оберните трубы хладагента, дренажную трубу
(шланг) и межблочный электрический кабель. Дренажная труба
(шланг) должна быть расположена в самом низу связки.
Процедуры проверки и вакуумирования
Убедитесь в правильности подключения трубопроводов хладагента
и электрических кабелей. Снимите заглушки с клапанов газового и
жидкостного трубопроводов хладагента наружного блока.
Подключите к манометрическому коллектору вакуумный насос.
Включите вакуумный насос. Создайте вакуум в системе до разре-
жения –0,101 МПа. По истечении 5-10 минут проверьте разрежения
в системе. В случае его уменьшения необходимо выяснить причину.
Отключите вакуумный насос от манометрического коллектора. Пра-
вильно используйте манометрический коллектор и вакуумный насос.
Для этого, перед их использованием, обратитесь к инструкции по
эксплуатации для каждого инструмента.
Полностью откройте клапаны трубопроводов хладагента наружного
блока, сначала жидкостного, а затем газового.
