- 6 -
4000 4 198 - 09/01

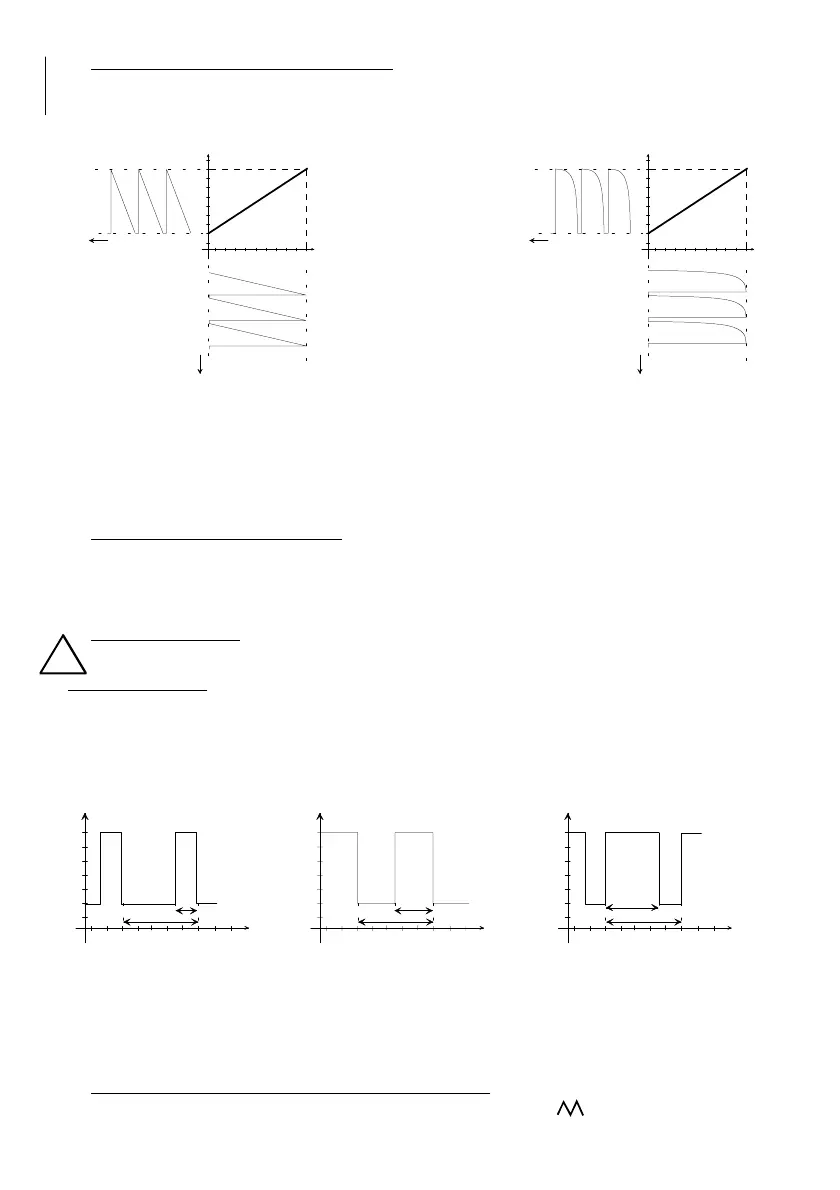

Balayage linéaire 'LIN' ou logarithmique 'LOG':
Le mode linéaire est actif lorsque le témoin [7] LIN est éclairé.
Le mode logarithmique lorsque le témoin [7] LOG est éclairé.
En interne, le GF 763AF génère une rampe ou un logarithme d'amplitude 10V. En appliquant cette rampe ou
ce logarithme sur la caractéristique précédente, on obtient les réponses en fréquence suivantes:
Ces deux formes de balayage ne fonctionnent que si f0 < fg.
Réglage de f0 : - désactiver tous les modes de balayage (témoins [7] éteints)
- régler f0 avec le bouton de réglage principal de fréquence [1]
- sélectionner le mode de balayage avec le sélecteur [8]
- ajuster la période de la rampe avec le réglage [6]
- ajuster l'amplitude de la rampe avec le réglage [9]
L'amplitude de la rampe donne la valeur de fg.
Fréquence contrôlée en tension ' VCF'
Lorsque le témoin [7] VCF est éclairé, la fréquence de sortie est contrôlée par la tension présente sur la fiche BNC [23].
Une variation de 0 à +10 volts sur l'entrée VCF fera varier la fréquence de sortie de f0 à f0 x 100. Cette excursion
de fréquence n'est possible que si le réglage principal [1] est réglé sur 0,02.
De même, une variation de 0 à -10 volts sur l'entrée VCF fera varier la fréquence de sortie de f0 à f0 /100.
Ce mode de balayage n'est possible que si le réglage principal [1]est réglé sur 2,0.
Equation caractéristique
F sortie = F0 x (1 +10 x Tension d'entrée VCF >0 ) ; F sortie = F0 / (1 - 10 x Tension d'entrée VCF <0)
La fiche BNC [23] est une entrée. La tension maximale admissible avant dégradation est de ± 30V.
Surcharge électrique : ne jamais appliquer sur les entrées, une tension qui excède les plages spécifiées.
[10] RAPPORT CYCLIQUE DU SIGNAL DE SORTIE 'SYMMETRY'
[11] Le sélecteur [12] permet de passer du mode calibré (témoin [11] éteint) en mode rapport cyclique variable et
[12] réglable par [10] (témoin [11] éclairé).
Il s'applique généralement aux signaux de type carré et permet de caractériser le temps à 'l'état haut' du signal
par rapport à sa période.
Lorsque le témoin[11] est éteint, le rapport cyclique est calibré à 50% (fig.2).
Le sélecteur [12] permet de passer du mode calibré au mode réglable (témoin [11] actif).
Lorsque le témoin [11] est actif, le rapport cyclique est réglable de 20% (butée gauche) à 80% (butée droite).
Il est donc possible de moduler la largeur du signal et ainsi générer des impulsions.
Les signaux des figures 1 et 3 ont respectivement des rapports cycliques de 30% et 70%.
Utilisation du rapport cyclique avec les signaux triangulaires
Lorsque le témoin [11] est actif et que le témoin [28] est en position Triangle
, le réglage de symétrie [10]
modifie le signal triangulaire en dent de scie ou en rampe.
0
Tension de balayag e (Volts)
Fréquence (Hz)
f
g
f
0
10
Temps
Temps
0
Tension de balayag e (Volts)
Fréquence (Hz)
f
g
f
0
10
Temps
Temps
RAMPE LINEAIRE RAMPE LOGARITHMIQUE
!
0
Temps (s)
Thaut
Période
Vsortie (V)
0.10.350.6
6V
2V
Rc = (
∆Τ
haut / Pé ri od e
)
= (0.6-0.35)/( 0.6 -0.1)x100
=
50%
0
Temps (s)
Tha ut
Période
Vsortie (V)
0.1 0.4 5 0.6
6V
2V
Rc = (
∆Τ
haut / Pé ri od e
)
= (0.6-0.45)/( 0.6 -0.1)x100
= 3
0%
0
Temps (s)
Thaut
Période
Vsortie (V)
0.1 0.45 0.6
6V
2V
Rc = (
∆Τ
haut / Pé ri od e
)
= (0.45 -0.1)/(0.6-0 .1) * 100
= 7
0%
fig. 1 fig. 2 fig. 3
