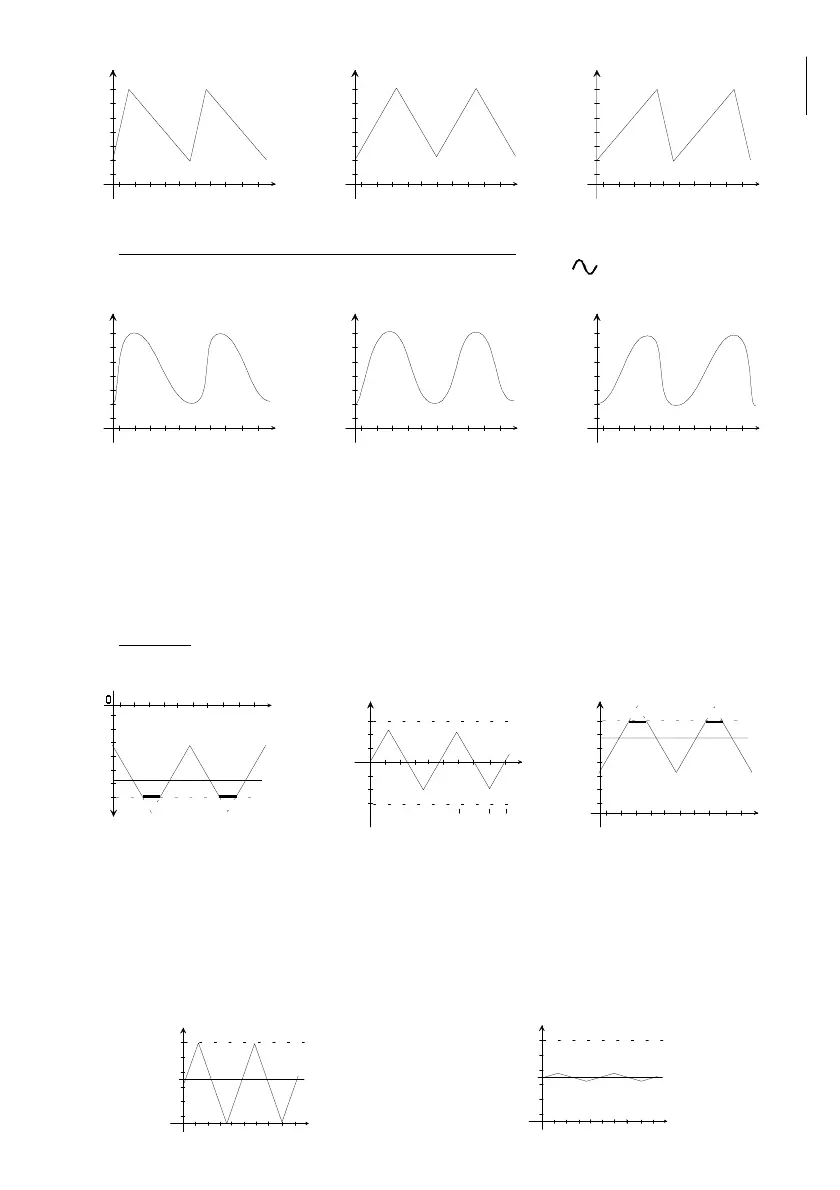

Utilisation du rapport cyclique avec les signaux sinusoïdaux
Lorsque le témoin [11] est actif et que le témoin [28] est en position Sinus
, le réglage de symétrie [10]
modifie le signal sinusoïdal comme indiqué ci-dessous.
[13] TENSION CONTINUE DE DECALAGE 'DC OFFSET'
[14] Le sélecteur [13] permet de passer du mode tension d'offset calibré (témoin [14] éteint), au mode tension
[15] d'offset réglable par [15] (témoin [14] éclairé). En mode tension d'offset calibré (témoin [14] éteint), le signal
alternatif en sortie du générateur est centré sur 0V. En mode tension d'offset réglable (témoin [14] éclairé), le
réglage [15] permet d'ajouter, au signal alternatif, une tension continue réglable de -10 volts à vide (en butée
gauche) à +10 volts à vide (en butée droite).
Cette tension est entièrement indépendante des atténuateurs fixe [16] et variable [18].
Remarques
La tension crête de sortie de l'amplificateur est de ±10 volts. A ±11 volts, l'amplificateur sature. Pour obtenir
un signal correct en sortie, il est nécessaire de ne pas dépasser 10 volts en valeur absolue (offset+signal).
L'impédance de sortie du GF 763AF est de 50Ω. Si cette sortie est chargée par 50Ω, la résistance interne et la
charge forment un diviseur par 2 : l'excursion en tension sera de -5volts à +5volts.
De même, l'impédance de la sortie amplificateur [30] du GF 763AF est de 1Ω. Si cette sortie est chargée par
4Ω, la résistance interne et la charge forme un diviseur par 1,25 : l'excursion en tension sera de -8volts à +8volts.
[16] AMPLITUDE DE SORTIE ET ATTENUATEURS
[17] Le GF 763AF dispose de deux atténuateurs du signal de sortie. Le sélecteur [16] permet de passer du mode
[18] atténuation fixe 0dB (témoin [17] éteint), au mode atténuation fixe -20dB, diviseur par 10 (témoin [17] éclairé).
Le réglage [18] permet d'atténuer le signal de -40dB, en butée gauche (diviseur par 100), à 0dB en butée droite
l'atténuation maximale est donc de -60dB (diviseur par 1000).
0
Temps (s)
Vsortie (V)
6V
2V
0
Temps (s)
Vsortie (V)
6V
2V
Réglage [10]
en butée gauche
Réglage [10]
en butée droite
0
Temps (s)
Vsortie (V)
6V
2V
Réglage [10]
au centre ou calibré
0
Temps (s)
Vsortie (V)
6V
2V
0
Temps (s)
Vsortie (V)
6V
2V
0
Temps (s)
Vsortie (V)
6V
2V
Réglage [10]
en butée gauche
Réglage [10]
en butée droite
Réglage [10]
au centre ou calibré
0
Temps (s)
Vsortie (V)
+11V
Temps (s)
Vsortie (V)
-11V
Réglage [14]
en butée gauche
0
Temps (s)
Vsortie (V)
+11V
-11V
Réglage [14]
au centre
Réglage [14]
en butée droite
0
Temps (s)
Vsort ie (V)
Atténuateur
fixe non activé
+10V
+5V
0
Temps (s)
Vsort ie (V)
Atténuateur
fixe activé
+10V
+5V
