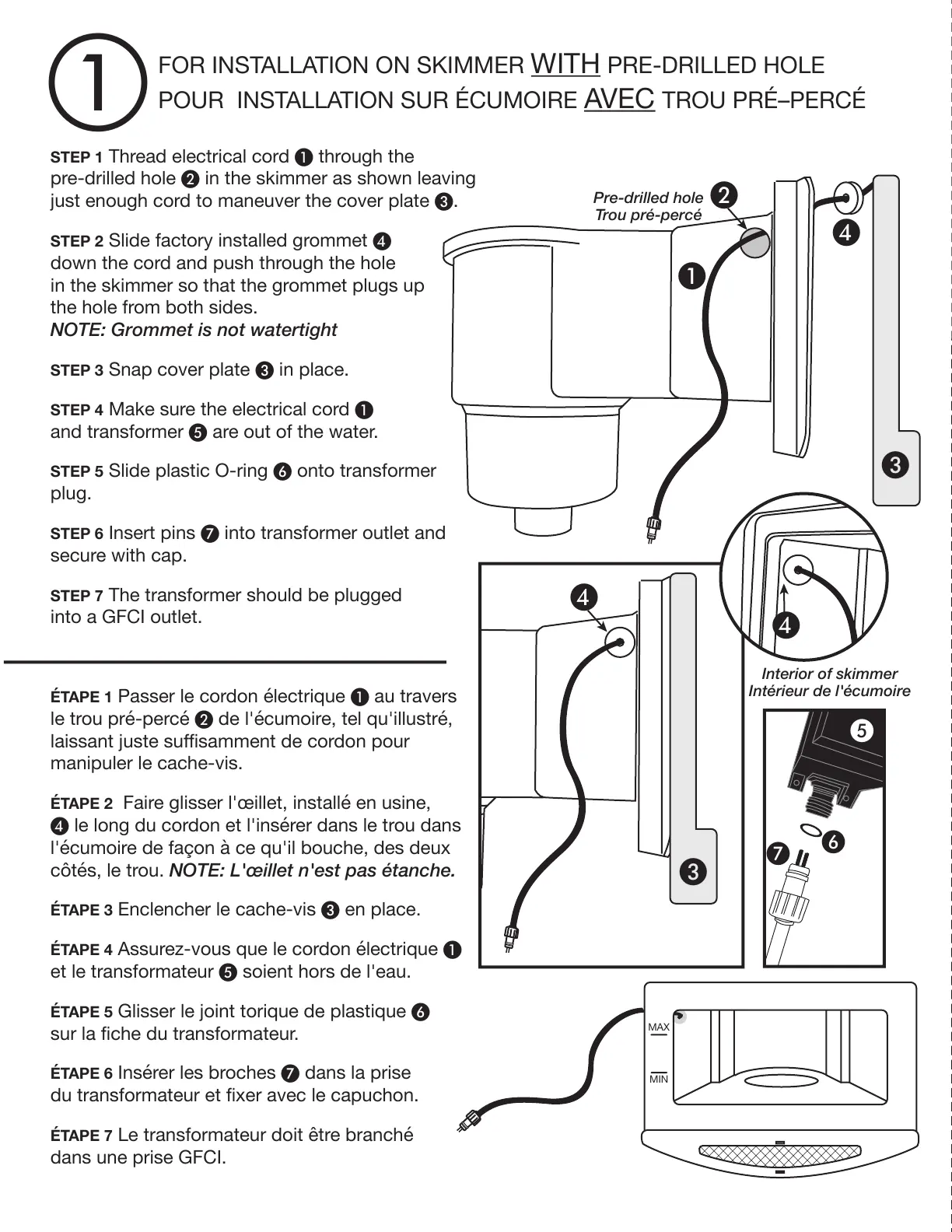

STEP 1 Thread electrical cord ! through the
pre-drilled hole " in the skimmer as shown leaving
just enough cord to maneuver the cover plate #.
STEP 2 Slide factory installed grommet $
down the cord and push through the hole
in the skimmer so that the grommet plugs up
the hole from both sides.
NOTE: Grommet is not watertight
STEP 3 Snap cover plate # in place.
STEP 4 Make sure the electrical cord !
and transformer % are out of the water.
STEP 5 Slide plastic O-ring & onto transformer
plug.
STEP 6 Insert pins ' into transformer outlet and
secure with cap.
STEP 7 The transformer should be plugged
into a GFCI outlet.
ÉTAPE 1 Passer le cordon électrique ! au travers
le trou pré-percé " de l'écumoire, tel qu'illustré,
laissant juste suffisamment de cordon pour
manipuler le cache-vis.
ÉTAPE 2 Faire glisser l'œillet, installé en usine,
$ le long du cordon et l'insérer dans le trou dans
l'écumoire de façon à ce qu'il bouche, des deux
côtés, le trou. NOTE: L'œillet n'est pas étanche.
ÉTAPE 3 Enclencher le cache-vis # en place.
ÉTAPE 4 Assurez-vous que le cordon électrique !
et le transformateur % soient hors de l'eau.
ÉTAPE 5 Glisser le joint torique de plastique &
sur la fiche du transformateur.
ÉTAPE 6 Insérer les broches ' dans la prise
du transformateur et fixer avec le capuchon.
ÉTAPE 7 Le transformateur doit être branché
dans une prise GFCI.
!
"
#
$
#
$
$
Pre-drilled hole
Trou pré-percé
Interior of skimmer
Intérieur de l'écumoire
MAX
MIN
&
'
%
FOR INSTALLATION ON SKIMMER WITH PRE-DRILLED HOLE
POUR INSTALLATION SUR ÉCUMOIRE AVEC TROU PRÉ–PERCÉ
(
FOR INSTALLATION ON SKIMMER WITHOUT PRE-DRILLED HOLE
POUR INSTALLATION SUR ÉCUMOIRE SANS TROU PRÉ–PERCÉ
)
STEP 1 On the backside of the cover
plate ! remove the screw " holding
the electrical cord # in place.
STEP 2 With the cord # well out of
the way, use an exacto knife to
carefully cut out the channel in the
upper lip of the cover plate !.
STEP 3 Pass the cord # through the
channel.
STEP 4 Snap cover plate ! in place.
STEP 5 Make sure the electrical cord # and
transformer $ are out of the water.
STEP 6 Slide plastic O-ring % onto transformer plug.
STEP 7 Insert pins & into transformer outlet and
secure with cap.
STEP 8 The transformer should be plugged
into a GFCI outlet.
ÉTAPE 1 Retirer la vis " derrière le cache-vis ! en
maintenant le cordon électrique # en place.
ÉTAPE 2 En tenant le cordon # à l'écart découper
minutieusement le canal situé sur le rebord supérieur
de l'écumoire !.
ÉTAPE 3 Passer le cordon # dans le canal.
ÉTAPE 4 Enclencher le cache-vis ! en place.
ÉTAPE 5 Assurez-vous que le cordon électrique #
et le transformateur $ soient hors de l'eau.
ÉTAPE 6 Glisser le joint torique de plastique % sur
la fiche du transformateur.
ÉTAPE 7 Insérer les broches & dans la prise
du transformateur et fixer avec le capuchon.
ÉTAPE 8 Le transformateur doit être branché dans
une prise GFCI.
%
&
$
MAX
MIN
#
"
!
#
!
#
!
#
!
Canal
