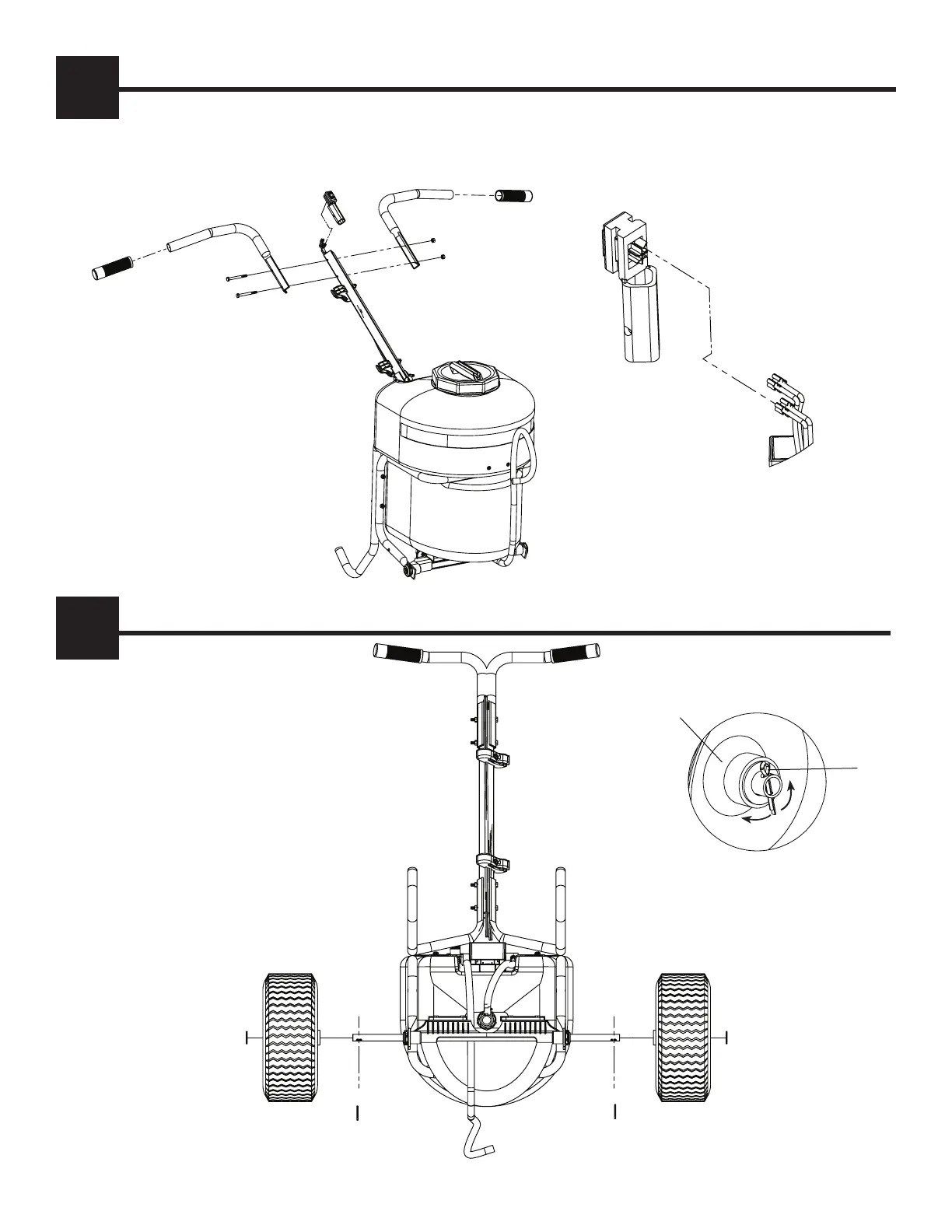

ENSAMBLE LOS MANILLARES Y EL INTERRUPTOR DE ENCENDIDO/APAGADO
4
Conecte el mazo de cables de encendido/apagado (C-4) al interruptor e inserte el soporte del interruptor (H-10) en el tubo del manillar
cuadrado (C-5). Atornille los mangos derecho (C-10) e izquierdo (C-11) al tubo del manillar usando tornillos (H-1). Por último, inserte las
agarraderas del manillar (H-11) en los manillares (C-10 y C-11).
C-10
C-11
H-1
H-1
H-1
H-1
H-10
H-11
H-11
H-10
C-5
C-4
INSTALACIÓN DEL EJE Y DE LA RUEDA
5
La chaveta se ja en la parte
externa de cada rueda
Bend
Voltee la unidad boca abajo para obtener un
acceso fácil. Inserte la varilla del eje (C-3) en la
horquilla del eje hasta centrarse; luego sujete cada
rueda con arandela (H-7) y chaveta (H-3) a través
del agujero más alejado en el eje. Doble cada
chaveta para garantizar una instalación segura.
H-3 H-3
H-7
H-7
C-1 C-1
C-3C-3
H-7
H-3
