Chapin 97902 - Page 21

7S

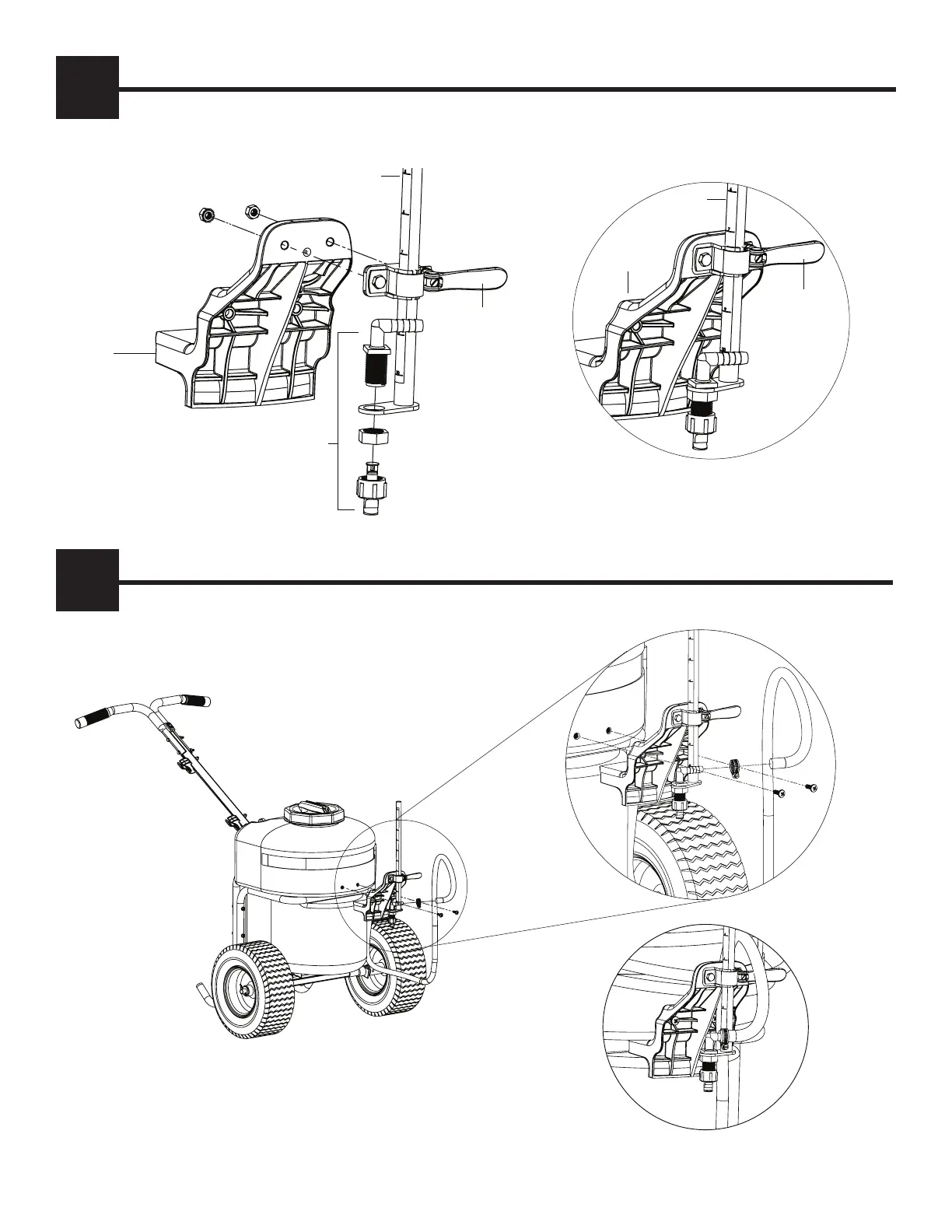

Usando los tornillos de máquina suministrados (H-6), je al tanque el conjunto del soporte de la boquilla ajustable. Ensamble la manguera
del tanque (C-2) al conjunto de la boquilla (H-2) con la abrazadera de tornillo sin n (H-5).
FIJE EL SOPORTE DE LA BOQUILLA Y LA BOQUILLA AJUSTABLE AL TANQUE
7
H-6
H-6
H-5
H-2
Ensamble el soporte del cerrojo de leva (H-4) con las tuercas y los tornillos suministrados de (H-4) al soporte de la boquilla (C-7).
Luego je el conjunto de la boquilla (H-2) a la barra de la boquilla (C-6) como se muestra.
ENSAMBLE EL SOPORTE DE LA BOQUILLA AJUSTABLE
6
Assembled
H-2
H-4
H-4
H-4
C-6
C-6
H-4
H-2
C-7
C-7
Assembled
