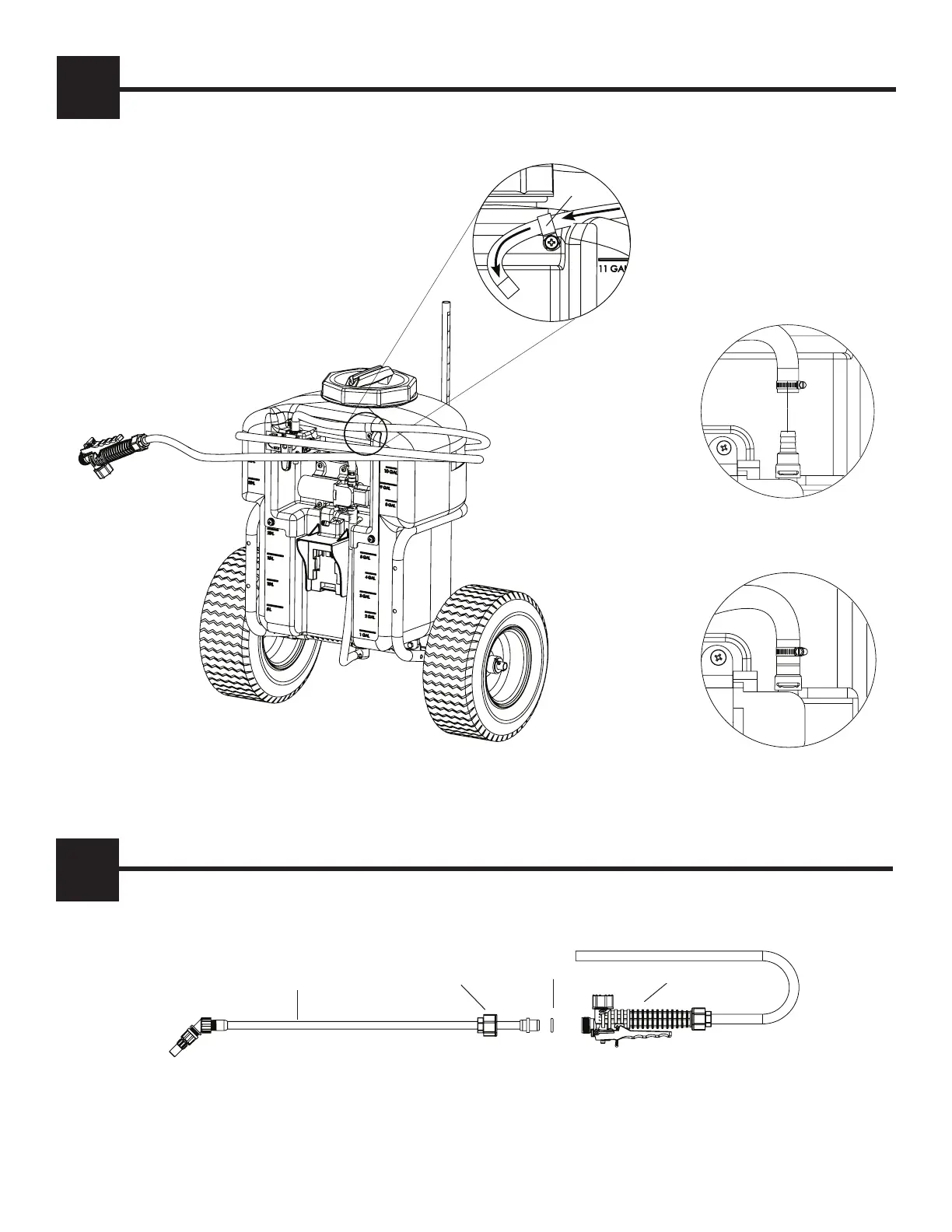

Conecte la descarga con la manguera (C-15) a la válvula derivadora como se muestra. Pase la manguera por la abrazadera (H-8) (Figura A).
Ensamble la abrazadera del tornillo sin n (H-5) a la manguera (Figura B). Ensamble la manguera a la válvula derivadora (Figura C). Apriete la
abrazadera del tornillo sin n y la abrazadera.
ENSAMBLE LA DESCARGA A LA VÁLVULA DERIVADORA
8
Asegúrese de que el anillo “O” esté instalado en el extremo de la varilla de extensión (C-14). Inserte la varilla en la descarga con manguera
(C-15) Gire y apriete la tuerca de retención sobre la válvula de cierre en el sentido de las manecillas del reloj.
COLOQUE LA VARILLA PULVERIZADORA EN LA UNIDAD DE CIERRE
9
Anillo “O”
Varilla (C-14)
Tuerca de
retención
Manguera de descarga (C-15)
C-15
H-8
H-5
H-8
Figure A
Figure B
Figure C
B
Imagen sin los pies del chasis ni
el manillar para mayor claridad
